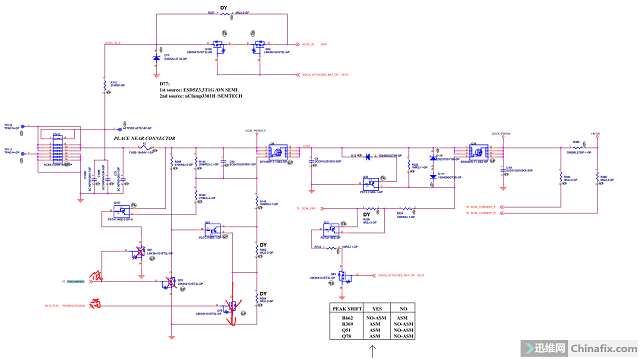

　　前天接一台T530工作站笔记本，故障是不开机，和客户沟通好价格后拆机，过程就不赘述了（修过的都知道IBM的难受劲），拆机测各电感没有短路，公共点阻值也正常，插可调无电流 ，量公共点也没有电压，不过保护隔离测Q9的S级是有20伏电压的，Q9是P沟道场管，要导通G级要为低   参考以前画的T420上电时序要过第一个隔离。

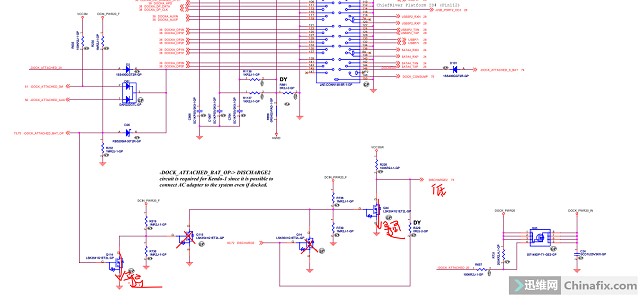

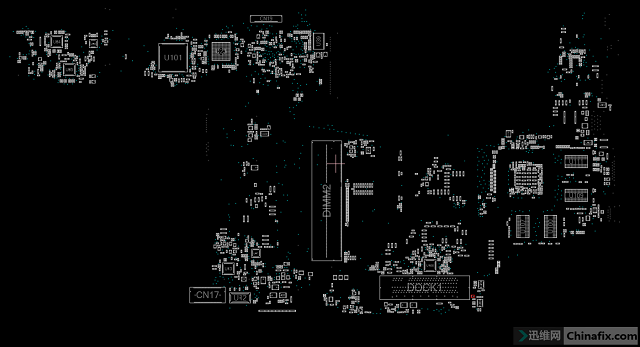

　　首先， -PWRSHUTDOWN在待机时要为高电平，测量此信号电压正常，DISCHARGE2为低电平才能通过转换电路实现Q9 G级（R143和R145）串联分压为6.7伏低电平，实测此信号为3.3伏高电平，故障原因找到了，那就查此信号怎么会为高的，反追此信号到扩展坞旁边的小型MOS场管。


　　Q14一脚为0伏，拆除此管再上电电流直接飞起，保护隔离已过，为保险找了料板上相同的元件换上，测过好多次都没问题以为完事 了，第二天客户来说触摸板原先能用的，拆开重装还能开机，连续两次后又不开了。

　　拆开测量第一个隔离管导通了，公共点测量电压只有19.4，明显不是完全导通后的电流，再测3.5伏也是电压不稳来回跳变。 测Q36 G级才2.4伏左右，此管是N管  G级（DCIN_DRV）要25伏才能完全导通。

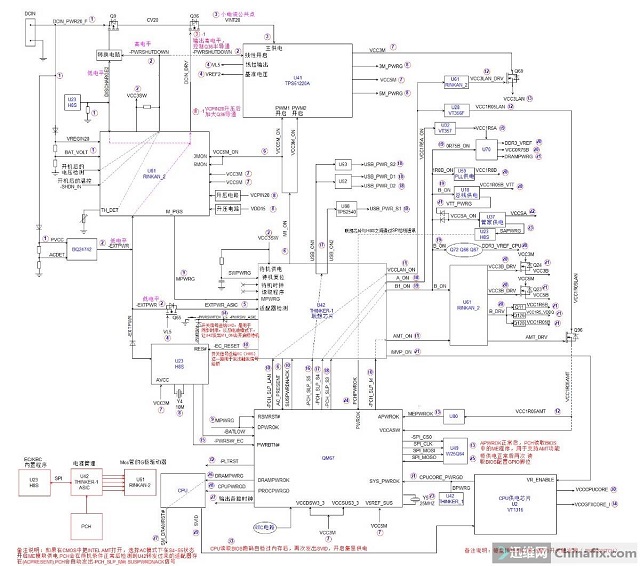

　　追其来源只有三个去处，THINK芯片74脚测阻值正常，反推电路发现是Q83场管坏，拆掉再插电电流正常，装机把原先没装好的触摸板排线装好，维修结束，顺便把T420时序图奉上：
