迅维实地学员分享：华为X550JX笔记本无待机板层短路维修
本文为迅维实地学员二月花原创，迅维论坛ID：1219280
原文链接：https://www.chinafix.com/thread-1288416-1-1.html

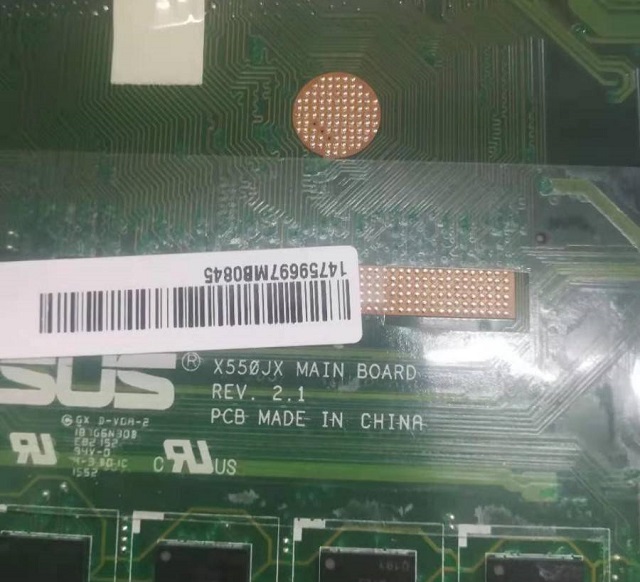

版号：X550JX 2.1
维修过程：待机电流0.02，拆出主板动过2个地方。

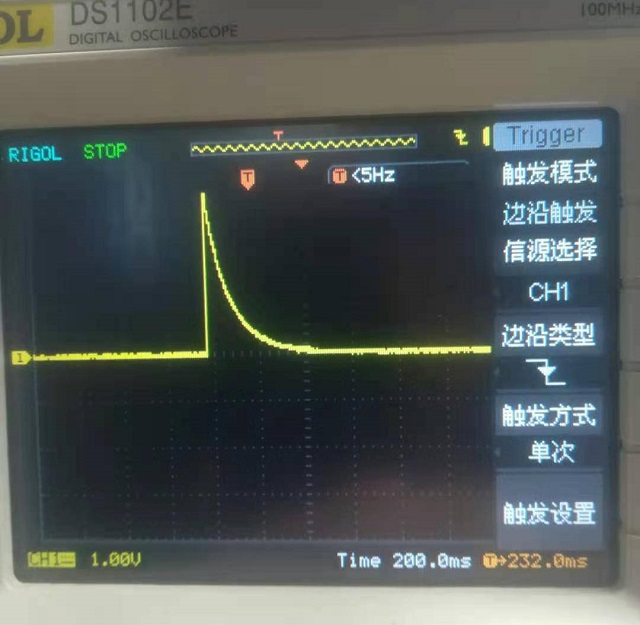

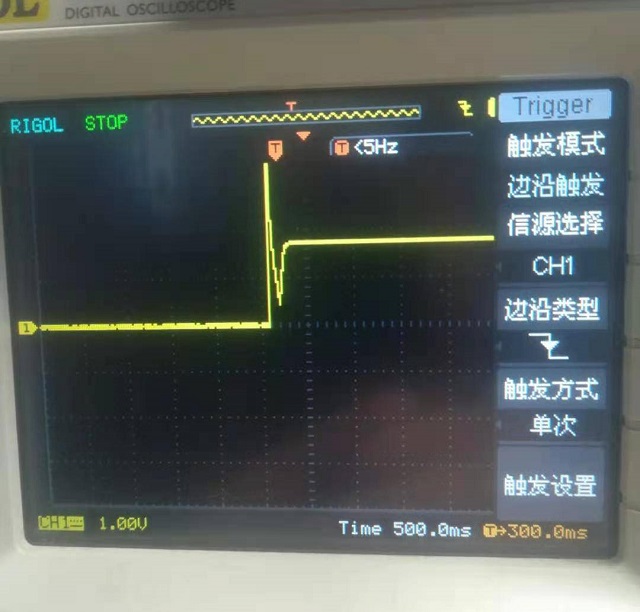

测3V电感有1V多，待机5V没有，打下波形。

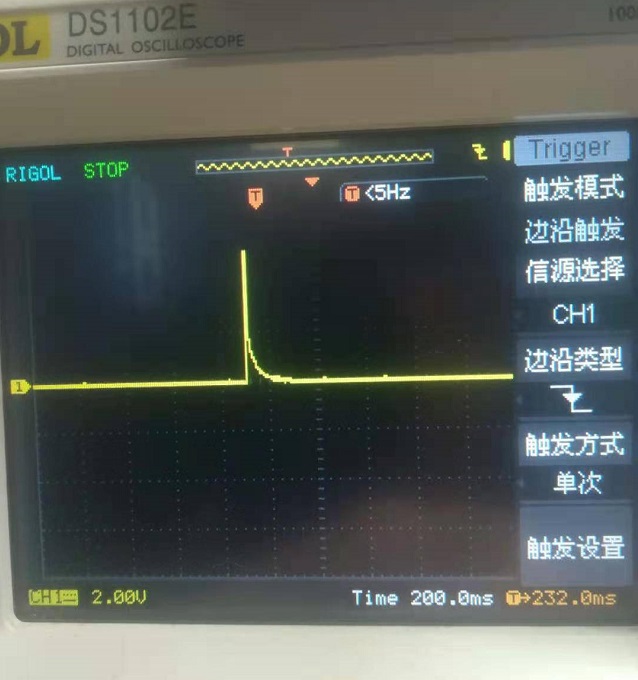

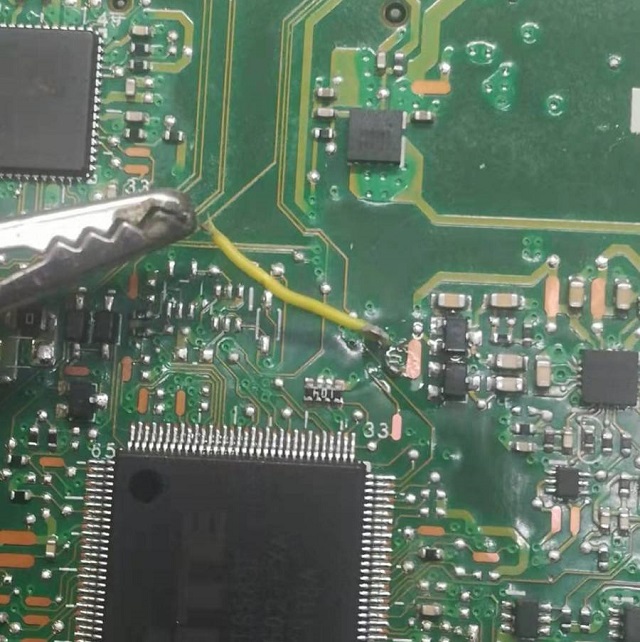

5V有出来过3V出来一下又被拉低了，断开3V节点再测。

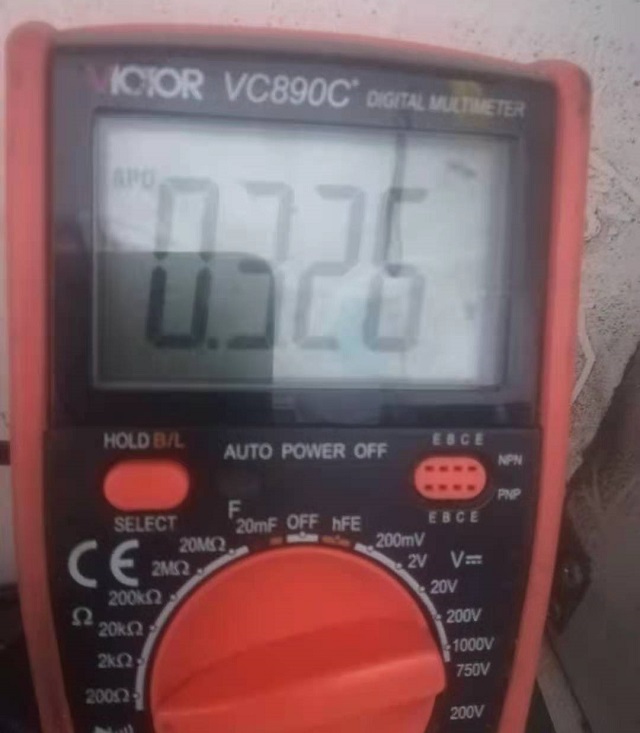

3V已经有了，打值节点后端有300多不像短路，烧机烧不出来，量了一下后端有0.45V这就不对了，节点都断开了还有电压，研究一会还是从待机芯片下手，因为芯片发烫。

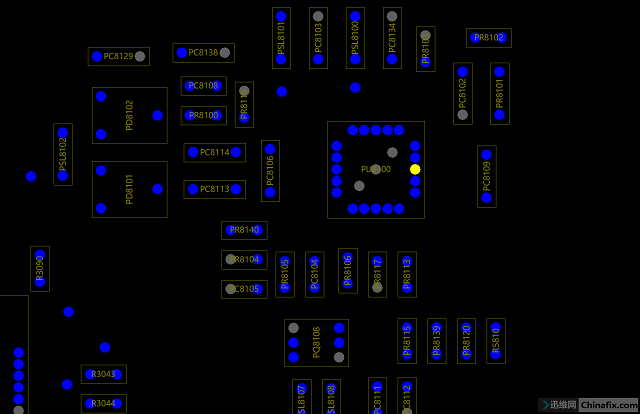

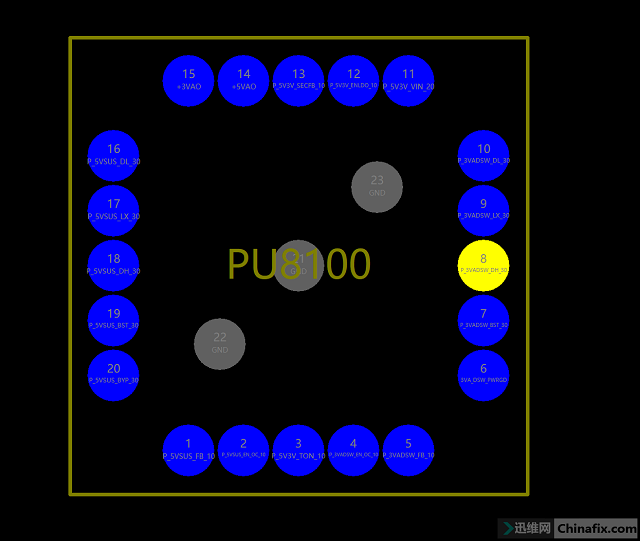

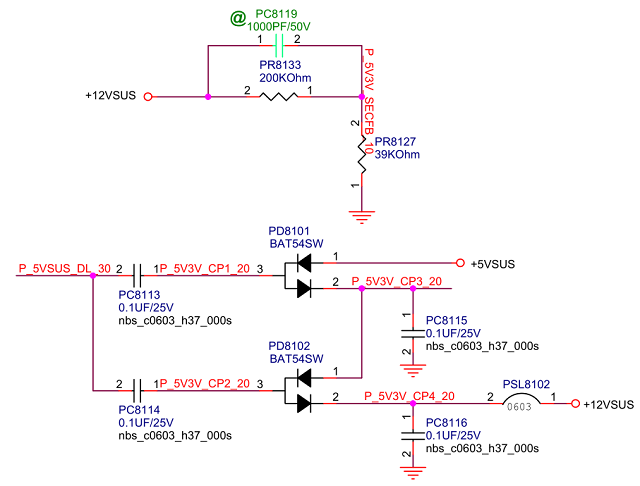

线性3V5V开启反馈等等全正常，一个脚一个脚的挨个打波形终于发现异常，13脚0.7V不对，这是12V的反馈脚，按分压计算应该是1.95V才对，找个参照图纸方便看。

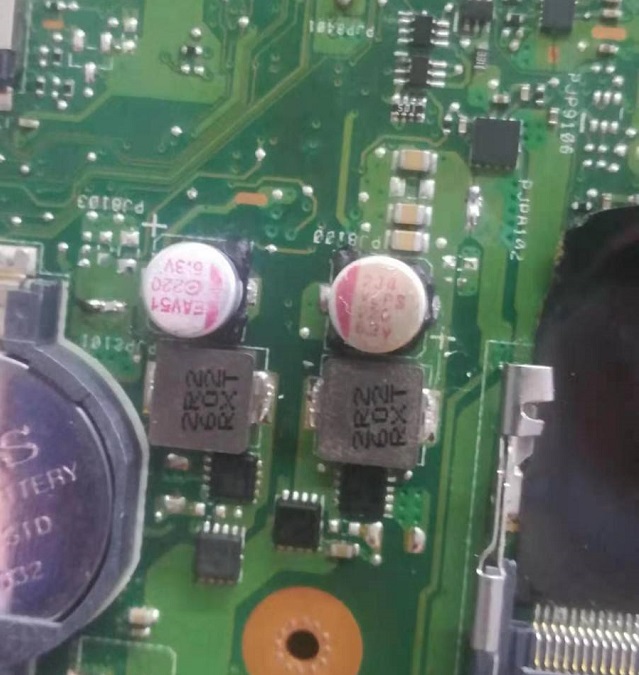

这是5V经过2次升压起来的，分压电阻测量阻值正常，2个管子及升压电容也正常，PL8102早打过值了有300多，不像短路但没有12V出来。

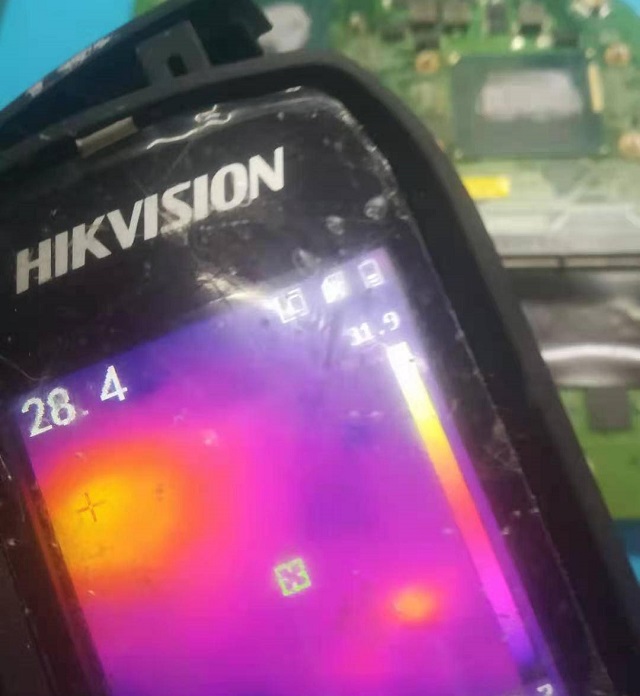

5V既然正常瞬间出来过那就再烧烧12V看咋样，这芯片也没找到，小电流烧机。

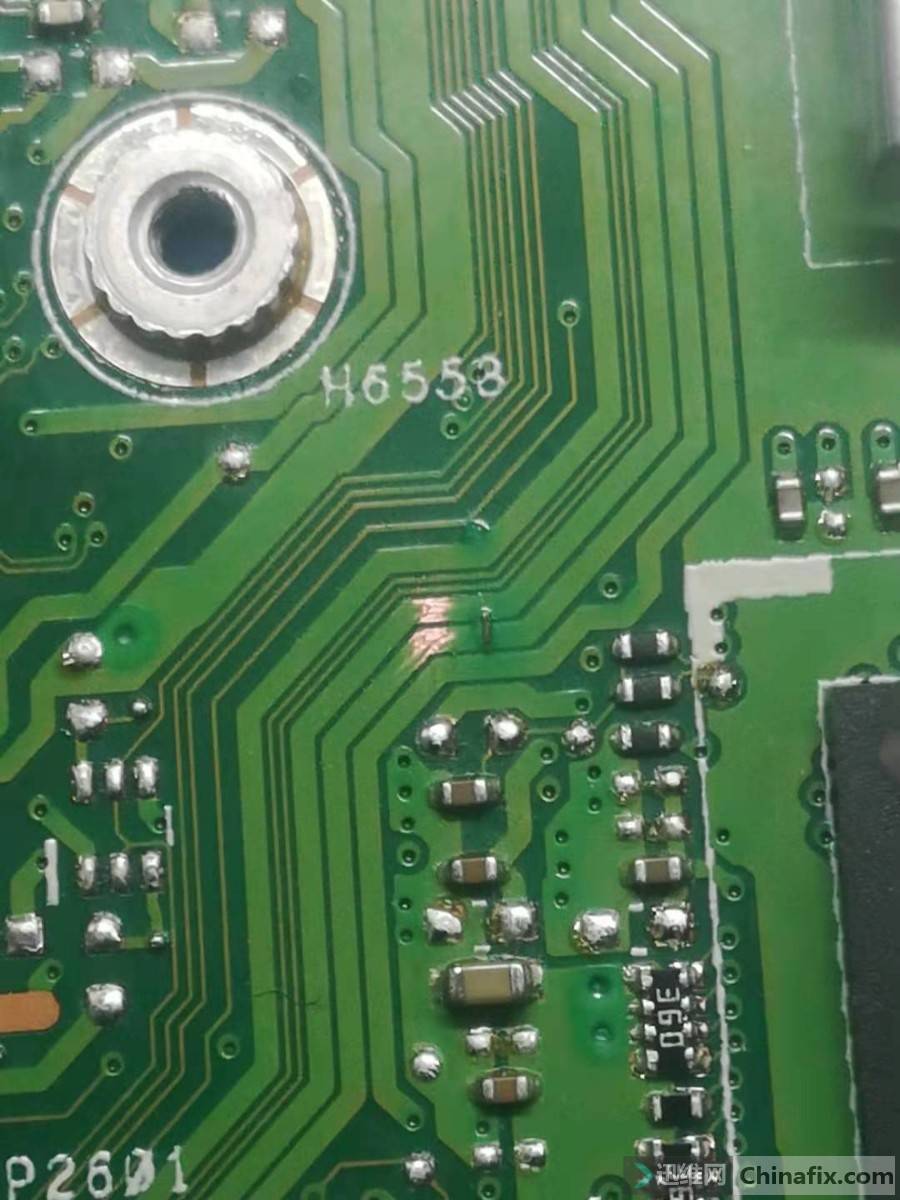

大点是桥因为动过先不管他，小点是板层。

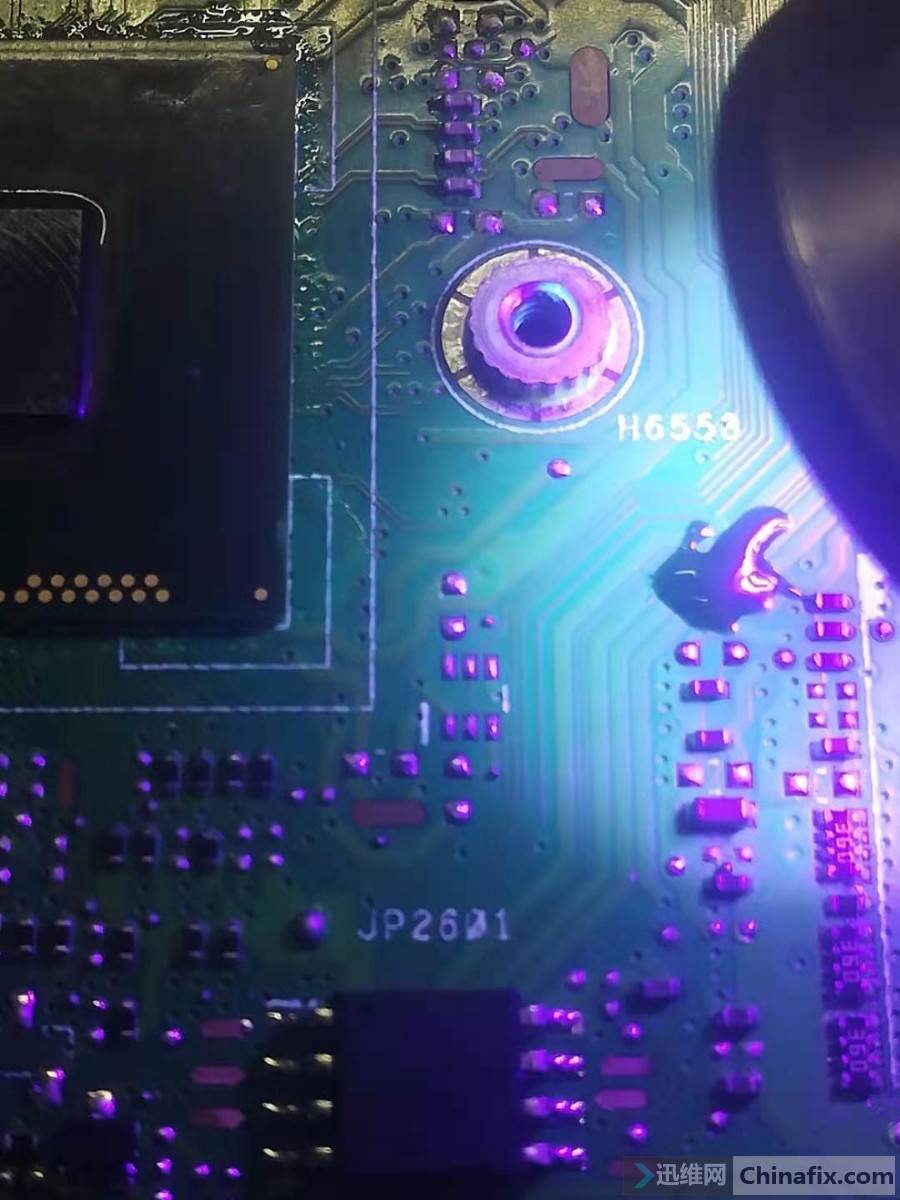

找个短路点就简单了，把碳化的杂质清理干净打上绿油固化好 。

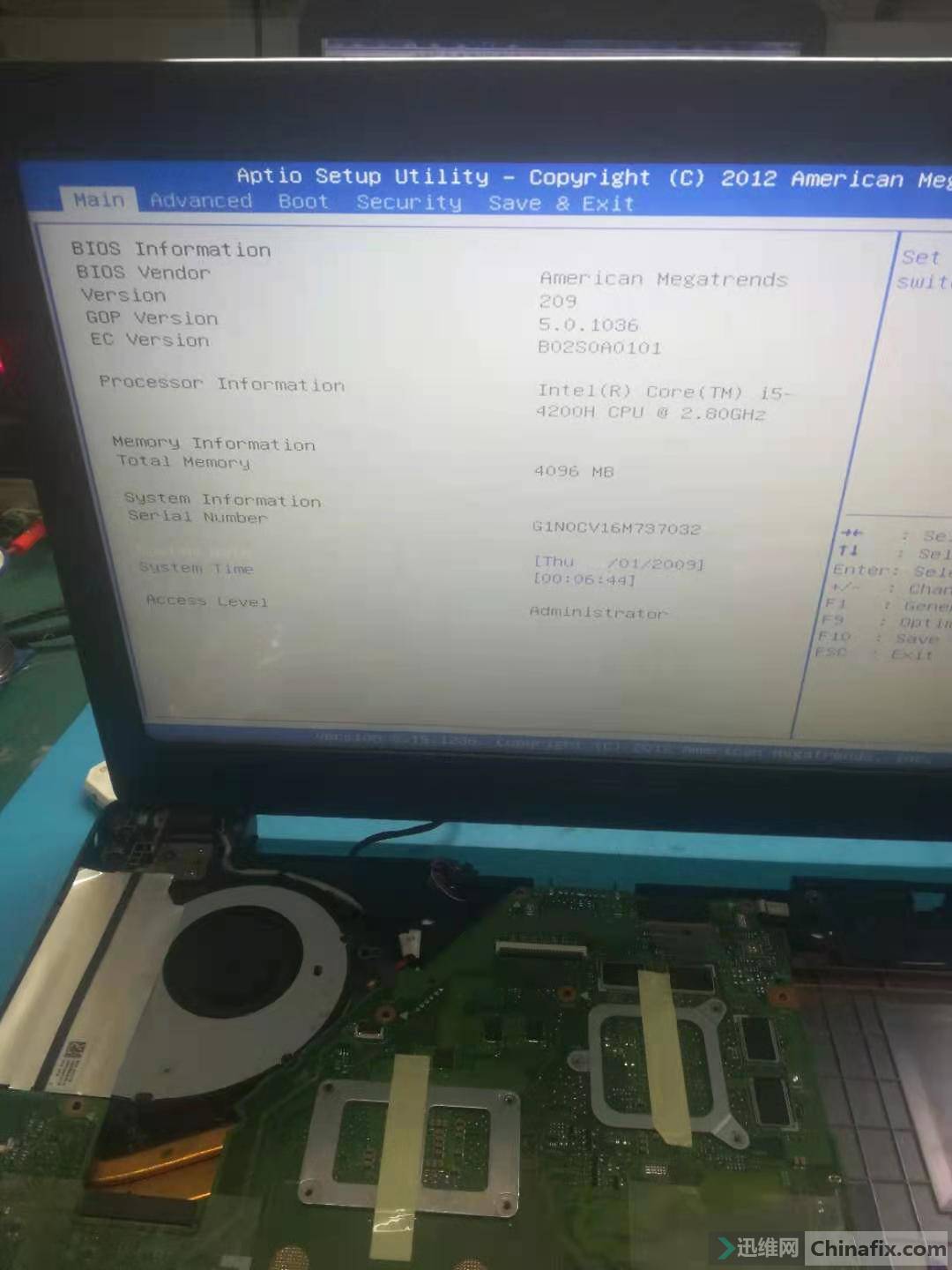

一切弄好后再上电，可以开机了，桥也是好的，维修结束。
