　　本文为迅维学员严晓海原创，迅维论坛ID：593547

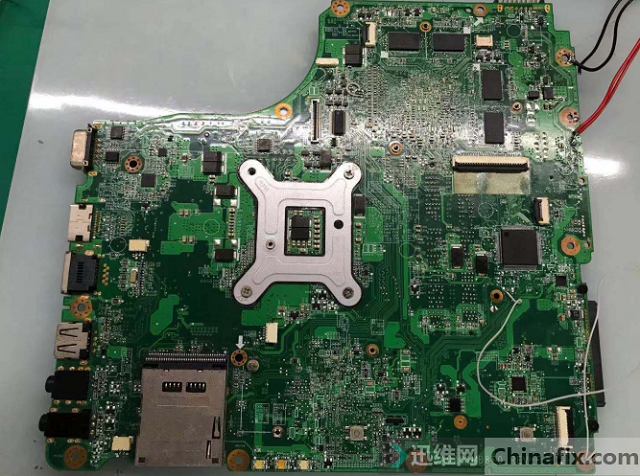

　　机器型号：ACER E4745独显板

　　版号：DA0ZQ1MB8F0 REV:F

　　维修过程：拿到板先打公共点、电感、公共点和电感之间的二级体值看是否短路。测量后不短路。随即上电，发现电流跳变，万用表测量公共点电压也有跳变，并有哒、哒、哒的声音，以为充电芯片有问题，型号是ISL88731，换了故障依旧。

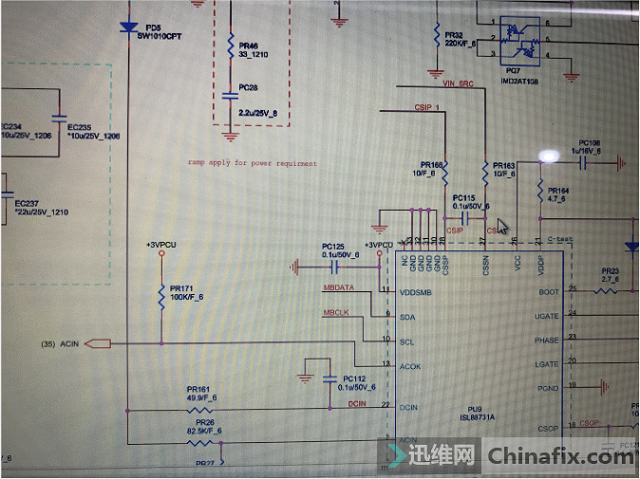

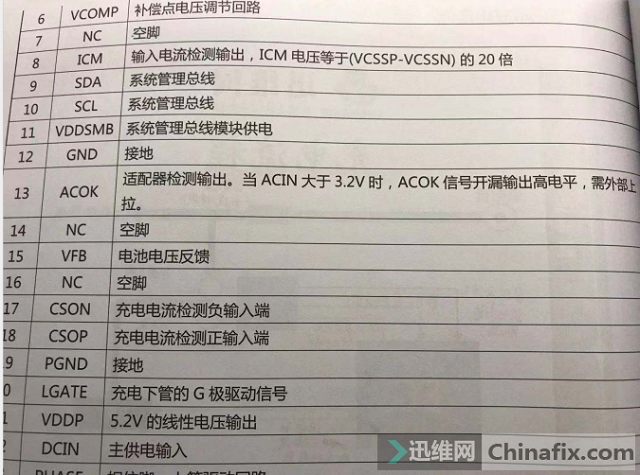

　　查看ISL88731芯片引脚定义，发现2脚的ACIN电压要大于3.2V时，ACOK信号才能开漏输出高电平，见下图。

　　测量ACIN脚电压只有2V左右，小于3.2V，随即网上查，发现PD5二极管两端电压不一样，拆掉短接，ACIN电压4V正常了。

　　上电电流跳到1.4A，按理说应该亮机了，外接显示器缺不亮。跳到1.4A后反复掉电至0.002，测量各大供电都正常，PLTRST、CPU复位都正常，刷BIOS故障依旧，再测了SMBUS、DDR3_DRAMRST#都正常，EDID没有，怀疑是显卡问题。

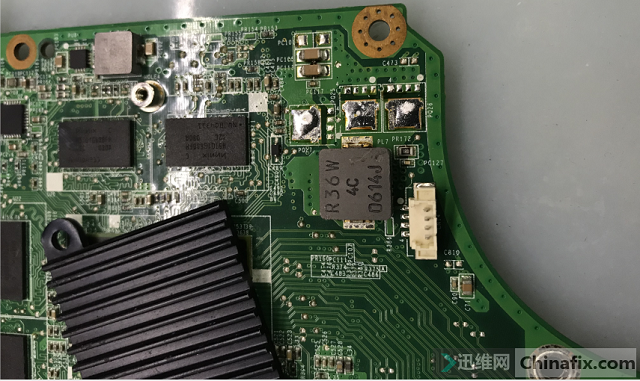

　　型号为ATI 216-0772000，加焊后故障一样，手上没有此型号显卡，就想着改集显试下。把独显的供电芯片和上下管拆掉，见下图。

迅维学员分享：ACER E4745笔记本不开机修复一例图5

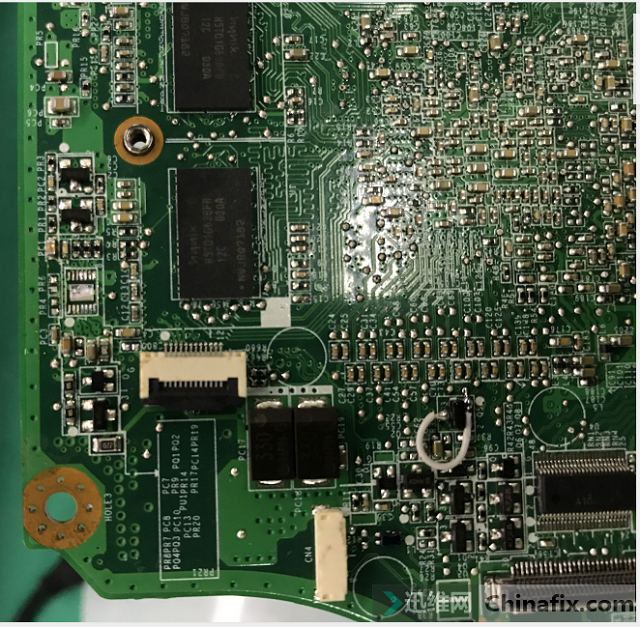

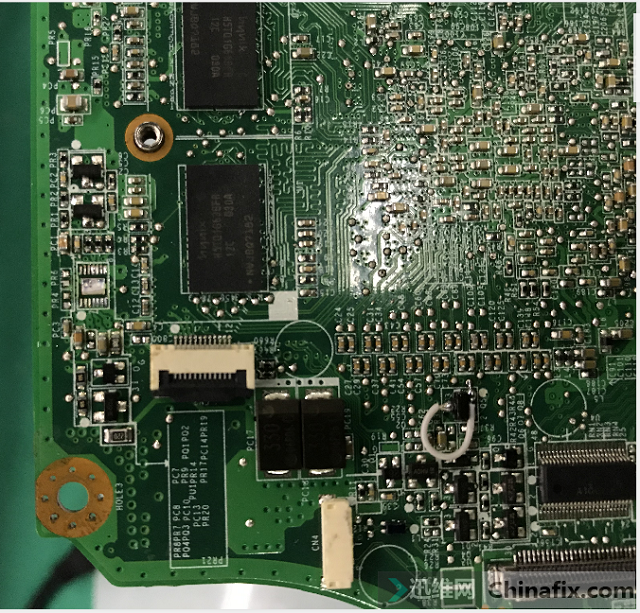

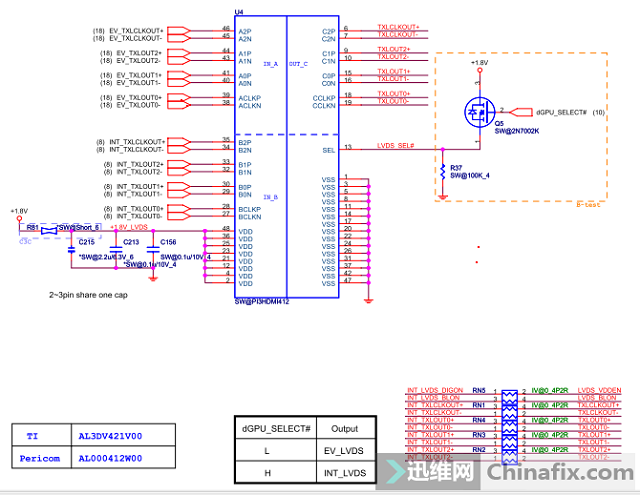

　　查dGPU_SELECT#，高电平是集显，低电平时是独显。查到Q5管子，把1脚和3脚飞线直连，让他一直处于高电平。见图：

迅维学员分享：ACER E4745笔记本不开机修复一例图7

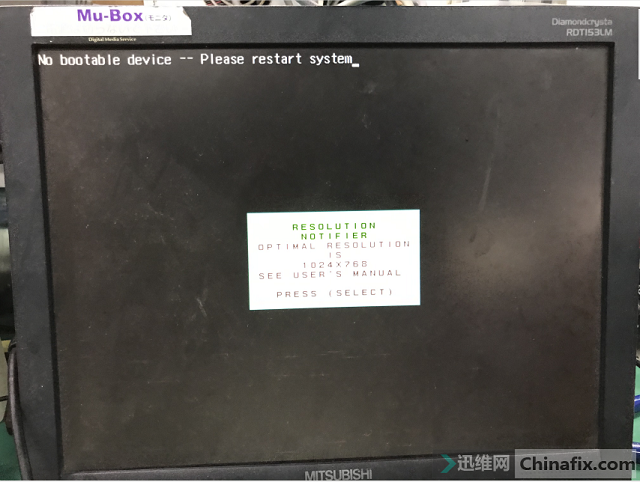

　　上电触发，电流跳变到1.1A，外接显示器亮机。
