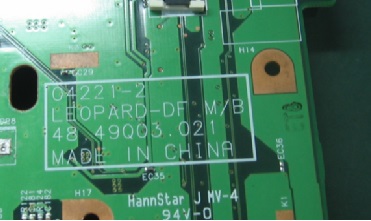

首先，观察一下板子正反面，看有没有维修过的痕迹及掉件、缺件，再看下有没有烧灼痕迹，粗略看了下，没有什么大问题。

   第二步，开始打公共点对地阻值，各大电感对地阻值，公共点对地阻值475 CPU供电电感对地459，总线供电电感030，2.5V电感对地124，1.5V电感对地342，5V电感478，3V电感342，都正常，基本可以判断没有大的问题，准备上电。

   第三步，上电，稳压电源电压调到19V，插上插头，电流纹丝不动，基本可以判断保护隔离没过，找到图纸上保护隔离部分，进行分析。

电流为0，没有反应

   查U1的G极,应小于S极4.5V才可导通,S极为18.9V,G极也为18.9V,没有导通,要想G极小于S极,R14与R13要形成分压,查R14与R13,发现R13阻值无穷大,更换个同样阻值的电阻上去,再上电,电流还是纹丝不动,G极电压已经低于S极了,为6.25V,U1已经导通,下一个条件就是U40了,查下U40是否导通.

    U40由充电芯片MAX1909驱动开启,MAX1909的工作条件为DCIN、ACIN、SRC，正常情况下会输出SRC－10V的的电平控制U40导通，上电量一下，U40场管G极约为8.8V左右，满足导通U40条件，U40应该已经导通，再查下隔离电池的U43，U43S极为0V，G极为18.9V，有问题，应该是从U40到U43之间断线，之间的元件就是R236检流电阻和L28了，检查R236正常，再查L28不通，看来是L28损坏了，换一个相同的电感上去。再上电，电流出来了，上到0.011A左右停止。

   正常这台机器待机应该为0.022A左右，现在停在这里说明待机条件不满足，打下3V电感后端没有输出，说明U52 MAX1999待机芯片条件不满足，未成功开启3V待机电压，着手检查MAX1999工作条件，如下图。

   再查U11的2脚，为3.3V高电平，与门输出1999_S5ENABLE为3.3V高电平了，再查3.3V待机输出，已经正常了。

现在电流上到0.08A又停住，再测下内存供电2.5V正常、内存负载供电1.25V正常，桥供电1.5V正常，总线供电1.05V正常，就只剩CPU供电了，测下CPU供电电感为0V，继续维修CPU供电，下为CPU供电部分电路图

   供电芯片MAX1907的工作条件是V+、VCC、SHDN#、VID、SYSPOK都正常，在量到BST脚升压脚时发现电压不对，再追查它的电压由二极管D1送来，而二极管D1呢？又缺件了，找到相同二极管换上，上电CPU供电出来了，电流跳到0.357A。
