今天下午月饼老师拿30个主板都是故障板子，分给同学们检查故障，2人一块，发到我手里一块杂牌主板，NVIDIA单桥芯片组，检修思路如下与大家分享不对的地方指出：

1：拿到板子先看下什么牌子，杂牌主板，NVIDA芯片组。外观无破损，无烧焦，等明显损坏。

2：打CPU，桥，内存，总线，USB数据线，各电感，无明显显短路。OK上电吧

3：插诊断卡，上假负载745。 然后ATX上电，短接PW_SW,无反应，诊断卡3VSB灯亮，其他灯全部亮。ATX14 为高电平，14若为低电平为主板短路。判断为不上电。

现在开始检测:

按不上电5步曲：1  VCCRTC及CMOS跳冒上有待机3VSB没，此板 有。

                           2  桥旁边32.768晶振2脚电压NV电压参考1-1.6，此板 1.45–1.54正常。

                           3  检查3VSB待机电压，一在A14测量。 此板 有3VSB。

                           4  检查RSMRST#。本来改检查这个，因为没图纸只好，跳过此步。

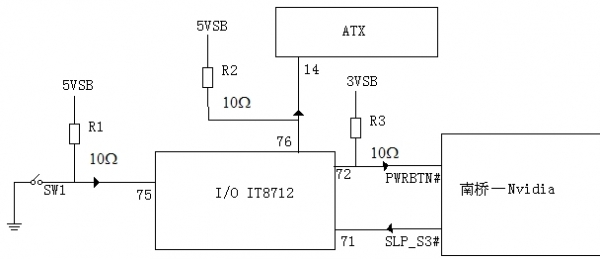

                           5  检查触发电路了，NVIDIA芯片组触发方框图如上，，，解释下：I/O67脚供电，72为PWRBTN#为3vsb，71脚为南桥返回I/O SPL_S3#为3vsb，按下SW后I/O75脚高-低-高变化76脚也会高-低-高变化送到ATX14脚， 但是我手上的主板I/O76脚无高电平，也没变化，OK故障锁定在I/O这。。。首先判断断路，再判断I/O坏。于是拿出手电，万用表，挂到，放大镜，由于I/O76脚被元件挡住只好从ATX绿线跑，眼睛不好使的那个累啊终于跑到PCI插槽旁边，绿线断了，   再从断口测另一端 到I/O76是通的，老师说了不能烙铁只好用铁片短接断线处，按PW_SW上电了
