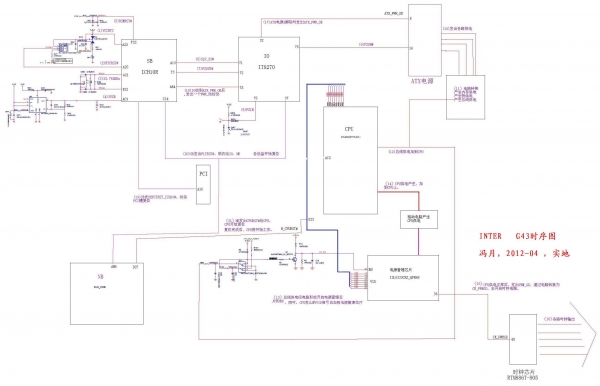

INTER时序讲完，饼哥让画时序图。花了整个上午的时间，终于还是画完了。小弟美术功底欠佳，这个时序图可能看起来有点累。不过，每一步都有标上号，应该还是勉强能看明白……呵呵。

   上电时序的具体步骤，图上都有，这里我就不再多说什么了。接下来，我想跟大家聊聊我对时序的理解。

一、如何绘制时序图。

    理论上讲，只要我们理论基础足够，拿块板跑线也能把时序图画出来。不过，小弟可没那个本事，上面这个时序图是对着电路图画出来的。呵呵。

   要画时序图，首先要对上电时序中出现的信号名称有个最基本的概念。VCCRTC、RTCRST#、RSMRST等等，明白这些信号 都是什么意思，有什么作用。

   其次，是要明白这些信号产生的条件和产生的时间顺序。比如说，CPURST#，这是整个时序中最后使用的信号，CPU收到这个信号后，CPU将会复位，然后就会开始工作，通过总线去与NB通信。那么，CPURST#是在什么情况下产生的呢？它在NB收到自身完成复位，并且自检正常的时候，由NB发出来的。其实，所有的信号都有它的产生条件。而这些，是我们在做时序图的时候需要注意的。

   最后，绘制时序图时，我们可以在电路图中逐一查找这些信号的来源和去向。最终把这些信号合并在同一张图纸上。标出顺序。这样，整个时序图，也就完成了。

二、绘制时序图的目的。

   在我看来，绘制时序图，是为了让我们在绘制的过程中去熟悉这些信号。同时，通过对不同芯片组的时序绘制。我们也可以了解各芯片组的不同之处，比如名称的不同，触发脚位的不同，控制方式的不同等。

三、关于绘制时序图的两个疑问。

   1、在绘制过程中，我发现，有的时候，同一个信号点会连接到不同的位置。做时序图，当然我们可以不管它，只查起点与终点即可。但，假设现在有一张没有图纸的板，要去找个信号的测量点，具体应该找哪些点呢？还是说，反正是连在一起的，测哪里都可以？没有图纸，找信号自然就只能靠跑线了……在跑线的时候，我们需要对不同的去进行逐一的排除吗？还是说，它会有一个整体的方向之类的？

   2、关于绘图软件，我绘这个图的时候，用的是XP系统上带的那个画图软件。但用起来的时候，相当的不方便。这也是这张图画出来不好看的其中一个原因吧。有前辈说过，可以用AUTOCAD之类的专业设计软件，或者是multisim之类的电路仿真软件。但，这两个软件都用过之后，我发现都存在着不便之处。CAD是专业机械软件，里面有很多东西，我们画电路图或时序图是用不到的。偏就这些东西，大量占用磁盘空间。我的电脑又不太好。所以，这个PASS。而multisim是一个电路仿真设计软件。如果用这个软件来设计电路图，当然还是不错的。但，如果我要用它画一个方框表示为IO芯片，再引一几根线出来作成上图的那个样子，好像不行了。所以，这个也PASS。各位，你们都用的是什么软件呢？

    以上发言，纯属个人理解，也许会有错误的地方，希望各位前辈指正一下……
