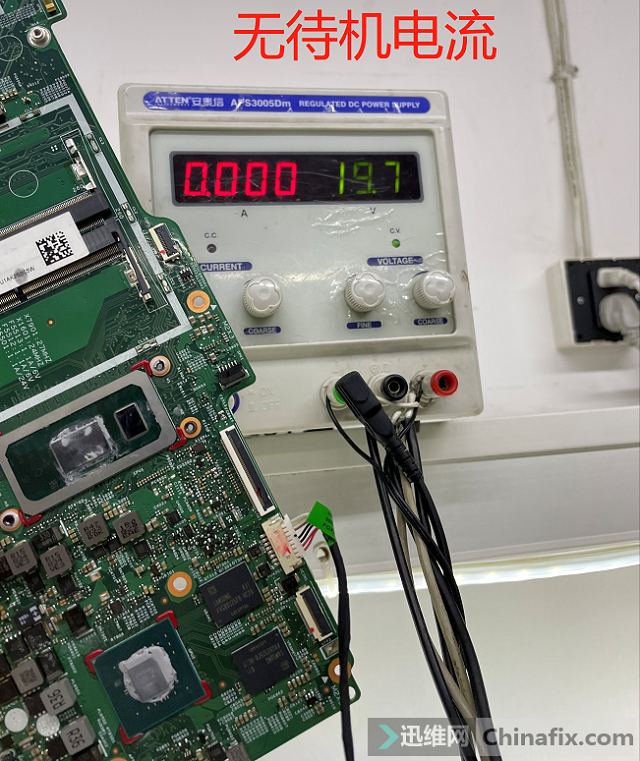

　　前阵子送来一台惠普envy x360 15寸高端商务本配置是8代i5，故障描述不上电，通电无待机且电源口指示灯也不闪，经验告诉我这是短路，迅速拆开版号是18709-1纬创代工，先去查找资料，绝望的是全网没有任何资料，就代表只能盲修，这就很考验一个维修师傅的基本功了。不过看着板子无待机当时觉得这应该是个可以秒杀的机器，可谓信心满满，谁知这板子后续就给了当头好几棒。


　　先用万用表测量各个电感以及公共点的对地值都没问题，这个情况对于主板运气不错，对于我就没那么好运了，因为没有图，接下来的就是折磨的开始。

　　

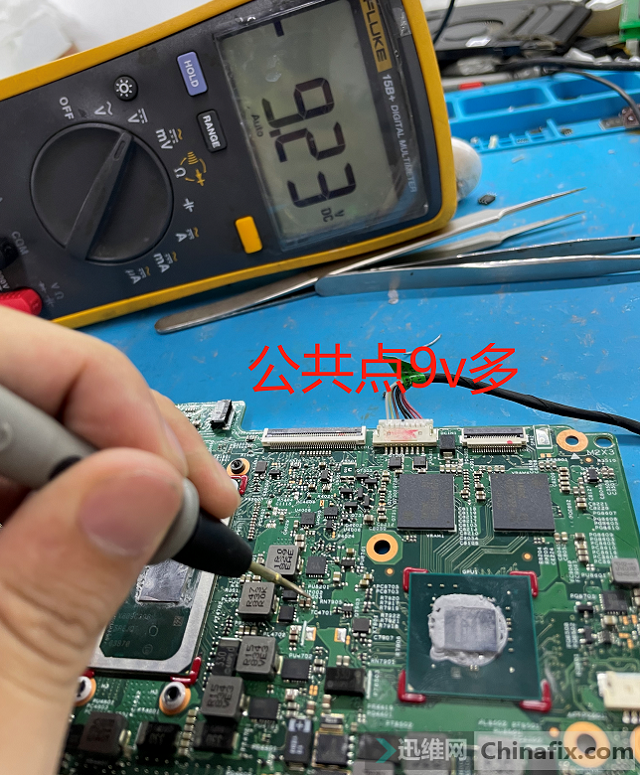

　　先来测量公共点有没有正常产生，这款机器采用的充电芯片是BQ25708，不仅可以支持传统充电方式还支持Type-c功能，还是很强大的。首先测量公共点9V多这个是正常的，因为这款本子是PWM方式产生公共点和Apple一样，但是为什么通电指示灯会不闪也不充电呢？

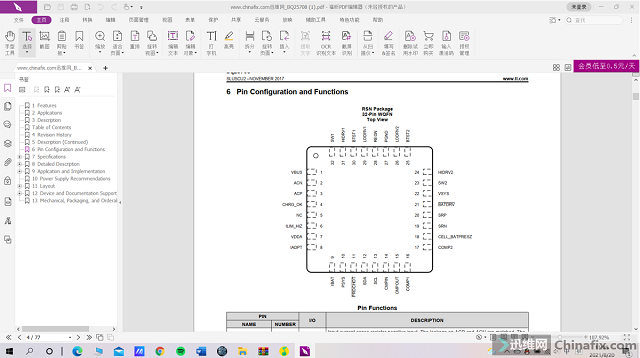

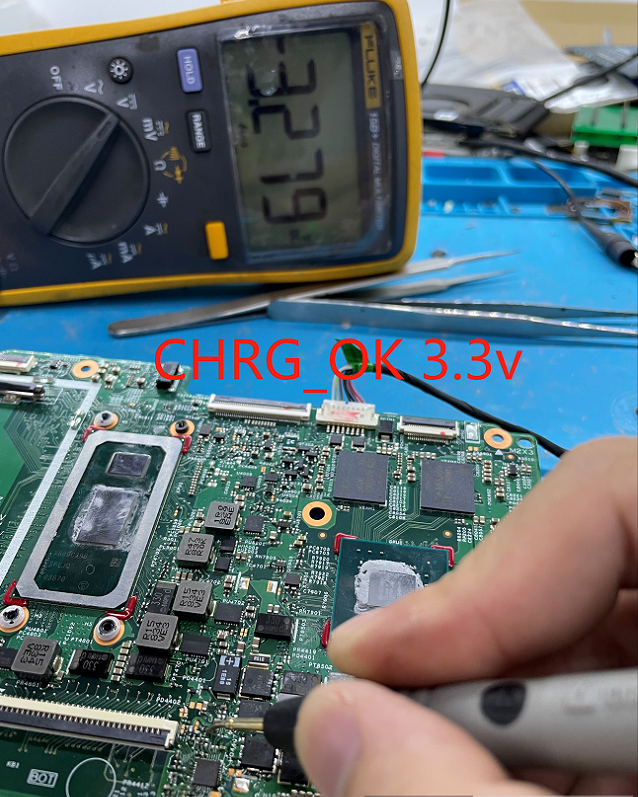

　　没有图纸只能寻找芯片的技术手册，先看了第四脚CHRG_OK-3.3V看来没什么问题。

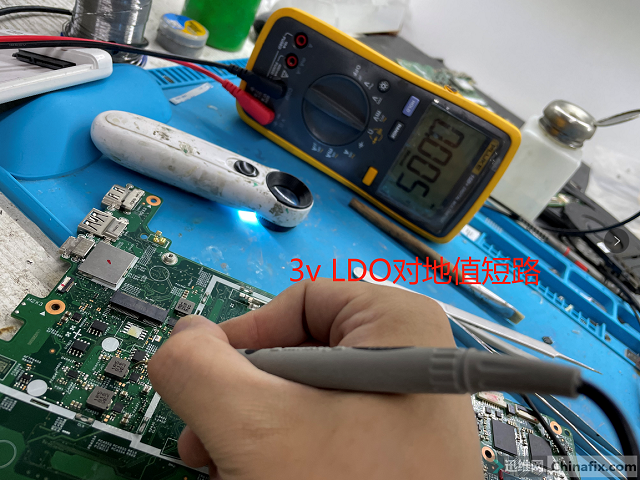

　　充电芯片就先放一边，先解决不上电的问题，先去找待机芯片，这款待机芯片是3V-5V分开的，代号分别是BAB（SY8288BRAC）和BAC(SY8288CRAC)，  经测量没产生待机，先测量下待机芯片的线性5V是有的但是3V没有，但是开启都正常，这就好解决了，直接入手3V线性量了对地值为4——短路。

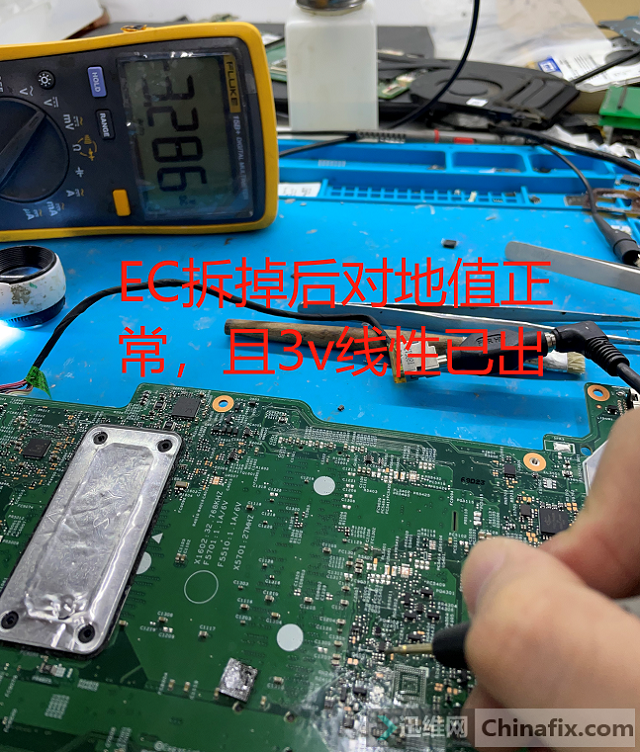

　　像发现了新大陆，看来这就是这片板子的问题根本所在了，这个是3V线性通常是给EC供电和RTC供电，先找到EC在周围找了一圈电容，一般来讲应该就是EC的供电滤波电容了，经测量也为4，先把EC拆了再说。拆了后量了对地值300多，3V也产生了 。

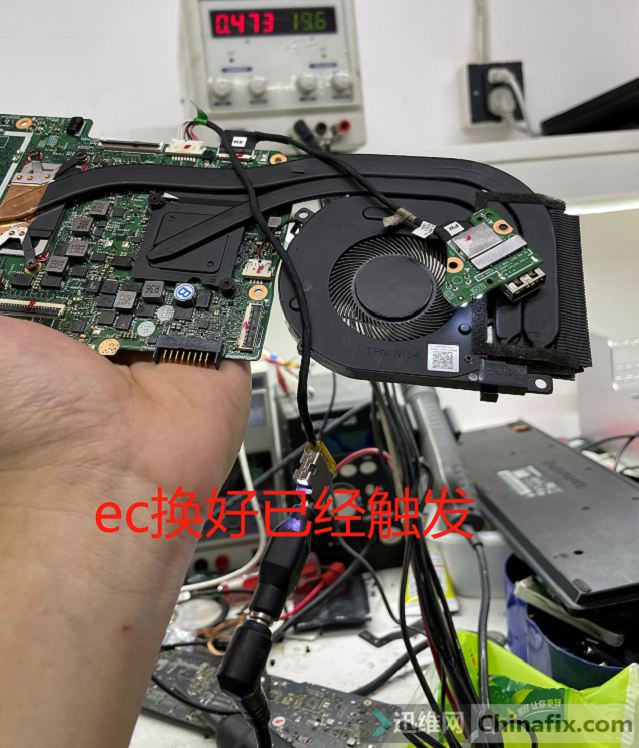

　　看来真找到问题了，直接买EC，EC带程序直接买了同款料板。过了几天到了迅速植球装上，确认对地值没问题后直接插电，指示灯量了，按下开关触发了，接上屏亮了！

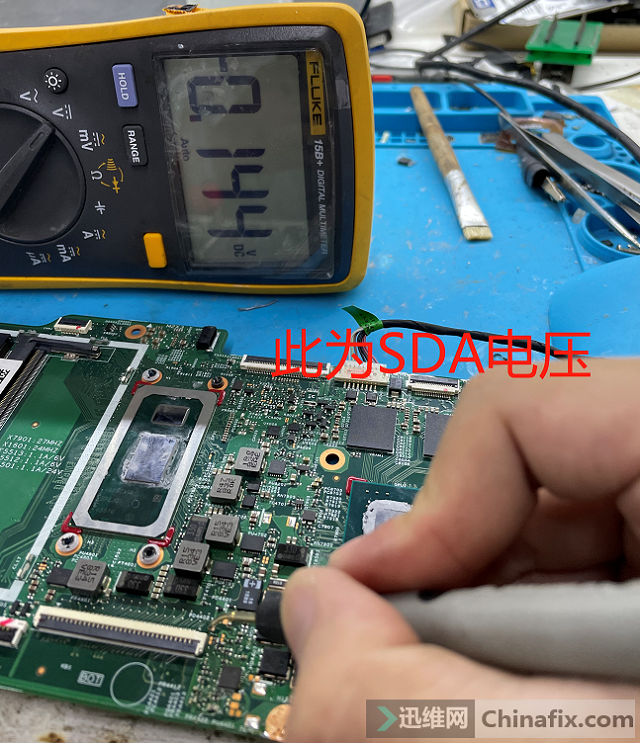

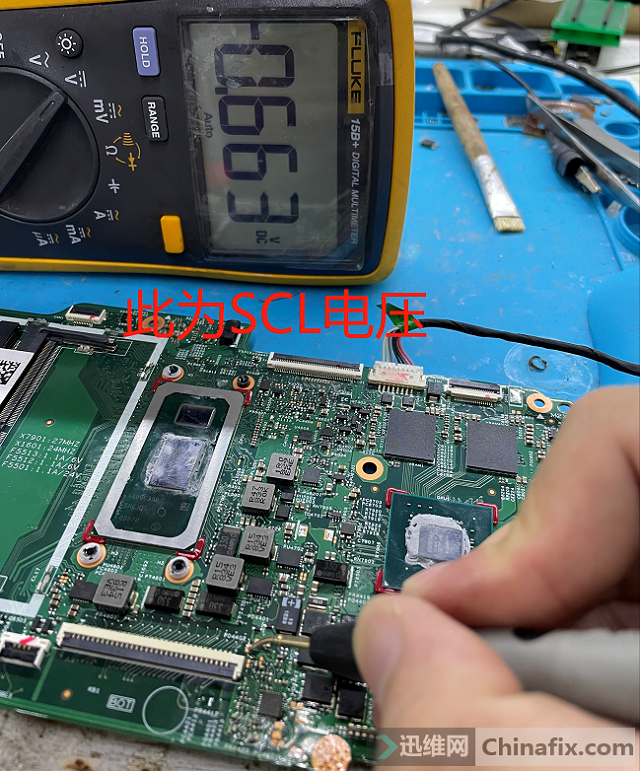

　　直接装机（痛苦的还在后面）放在那先测试会儿，但是过了会儿我们的前台说怎么这台机子不认电池也不充电，我过去看了下，左下角电池栏显示为空有时候还显示无法识别，但是电池可以放电。高兴的太早了看来主板还有问题，算了还是拆吧！这下子得从充电芯片入手了，没图纸是真的难受，翻开数据手册，查找到电池的两根数据线分别为12-13脚，测量得SDA为0.1V，SCL为0.6V。

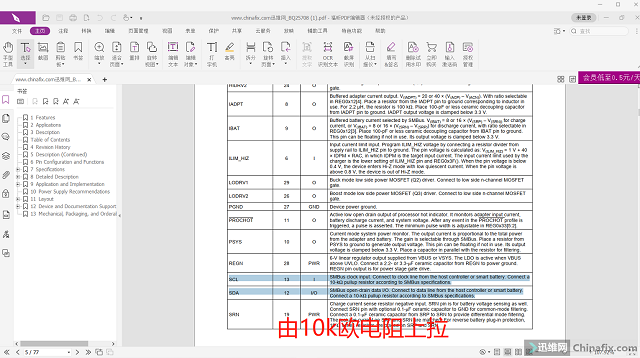

　　这下子问题又浮现出来了，根据手册得知这两根数据线都是由10K欧电阻上拉而来的。




　　这下子痛苦了找到问题却无从下手，只能跑线路了，找到背面的一个复合MOS管离得比较近，应该这个就是负责电池数据信号导通的，但是这个又不管上拉，偏偏我的小钢刷又不见了跑线路难上加难，花了几个小时都下班了还没找到问题所在，绝望了先下班明天再说。

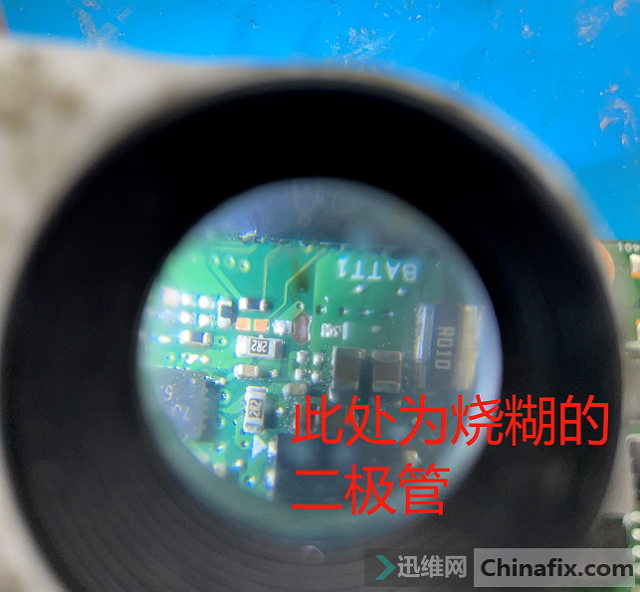

　　第二天一早继续研究，研究了十几分钟后再一次插电突然一股糊味，完了板子烧了，立马断电看看哪里出了问题，还好问题不大，一个二极管和一个复合MOS管烧成炭了。

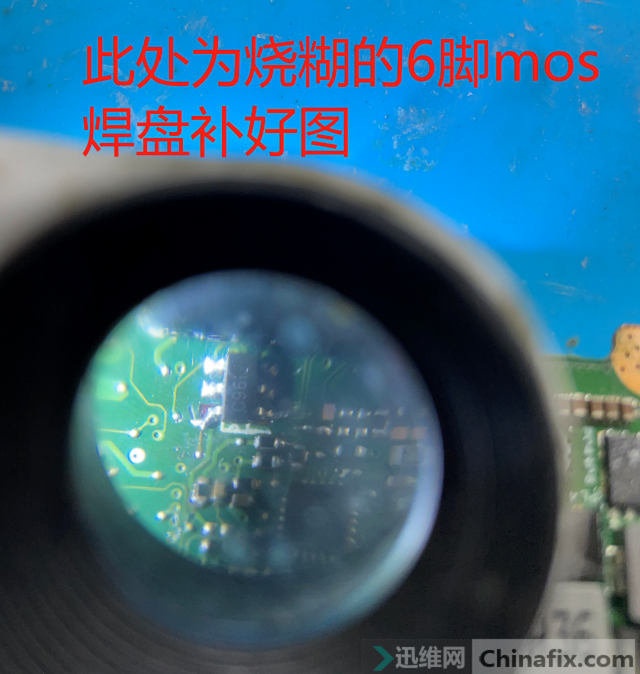

　　二极管那个位置不要紧，直接敲掉清理好焊盘就行，就是那个电池接口处的MOS管有点严重被烧成炭了，并且MOS管的1脚和6脚和焊盘因为高温熔在一起了板层的线也被烧断了，观察得知1脚和6脚在主板当中是相连的，拆掉坏件清理好焊盘通电测量了下，6脚是有一个3V的，会不会这个管子就是负责电池数据线信号上拉的呢？赶紧找了个MOS飞好1-6两脚的线补好焊盘。

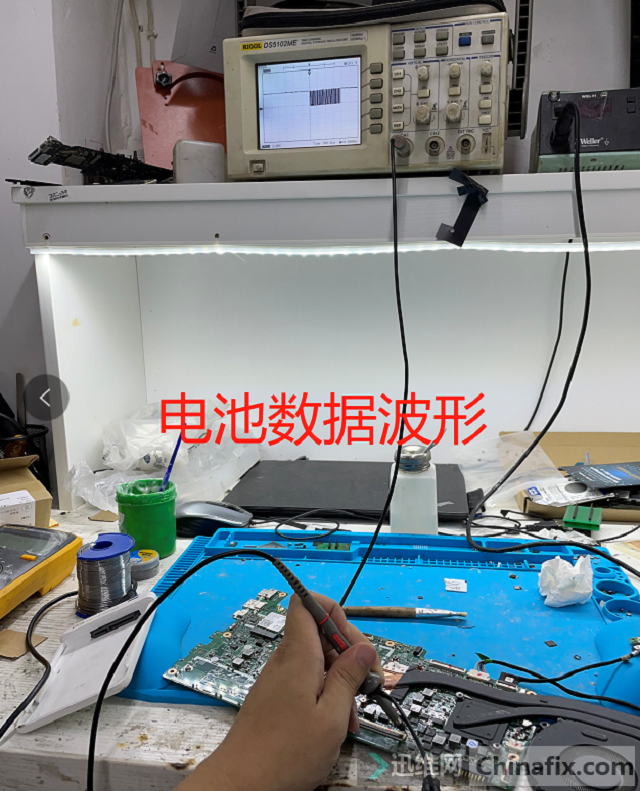

         重新上电，果然不出所料电池的DAT和CLK 3V有了，赶紧上示波器，有波形输出。

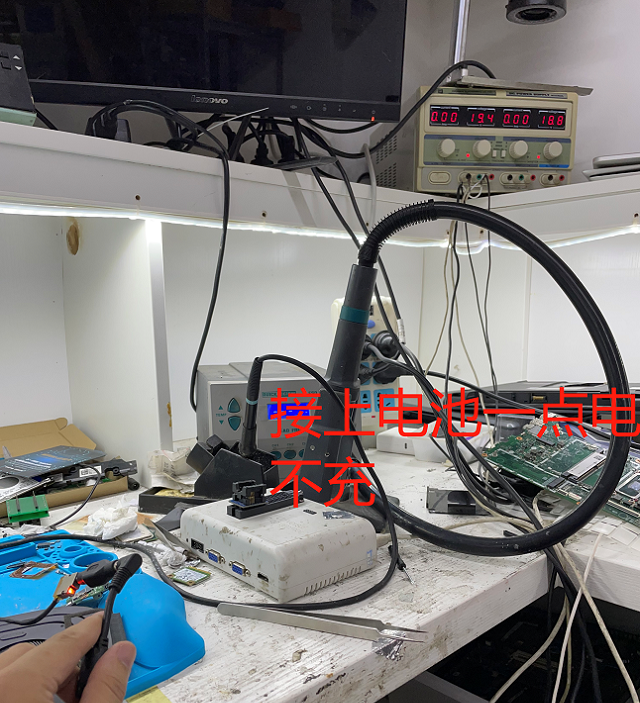

           大功告成 ，重新装机，插上电池，左下角已经认到电池了，显示电量45%，之前显示一个×，接着插上可调，怪的是还是不充电，但是系统已经显示电源已接通，可调也没有任何电流，上电发现用的还是电池里的电而不是外接电源，连上type-c也还是一样，正好看到客户电池也有些鼓包，先换块电池吧，电池到了，换上故障依旧，再换充电芯片试试吧，换了还是故障依旧 。




       崩溃了已经，再去翻翻芯片数据手册，  看了几十分钟也没什么头。

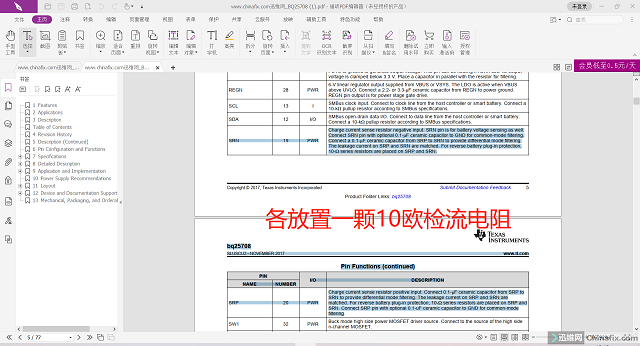

　　这时候看了眼SRN和SRP，这个是负责充电电流电压检测的，数据手册告知分别放置了一颗10欧电阻用于电流电压检测， 先从这边入手看看吧！谁知真有收获，第十九脚连着的一颗电阻有些不正常，高达250多欧，正常该为10欧左右。




　　可能问题真的找到了，煞费苦心，找到一颗电阻换上，再次接上电池和可调充了！修了好几天的板子终于搞定，如果有图纸，其实这些都是小问题。

　　总结一下：

　　1.待机芯片3V线性短路，EC坏。

　　2.电池CLK和DAT数据线不正常不认电池，6脚MOS坏。

　　3.充电芯片SRN脚检流电阻阻值偏移造成不充电。

　　这篇帖子已经帮大家总结了不认电池和不充电的经典故障，我觉得还挺有参考意义。
