机器型号：联想G510

　　版号：LA-9641P REV:1.0

　　故障现象：无待机电流

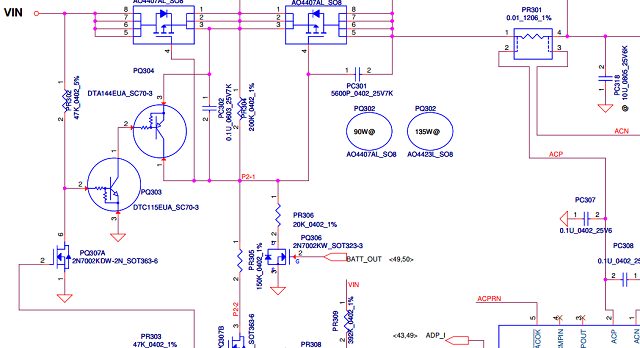

　　维修过程：拆开检查发现不过保护隔离，PQ301两端都有电压，PQ302的1、2、3脚有电压，5、6、7、8脚没电压，4脚为19V，锁定故障在G级没分压。测量G级分压条件，测量PQ307B发现5脚电压3.2V应该正常。

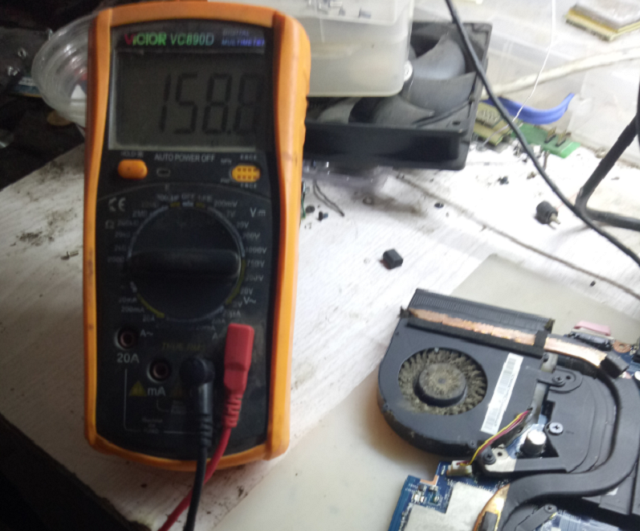

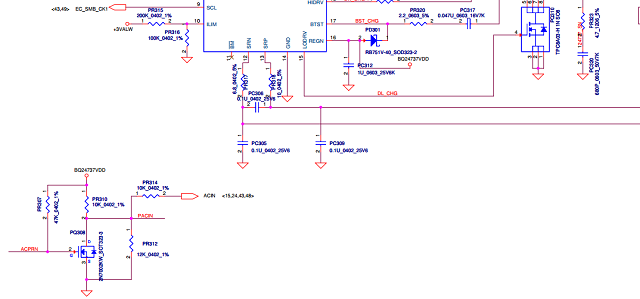

　　确定了下ACPRN为低电平，PQ308不会导通，BQ24737是5.9V，经过两个电阻分压之后得出PACIN和ACIN 3.2V，看到这确定是正常的，不考虑这个了，继续往下查。查分压电阻，量PR305为150K正常，PR304没阻值，把档位减小到200欧的时候有值了，居然是158欧。




　　明显不正常，正常位200K，这样19V经过150K和200K才会分压出10V左右的电压来控制PQ301和PQ302导通，输出公共点电压。果断换掉电阻，插电还不出公共点，测量发现还没分压，但是电阻阻值已经正常了。

　　PQ307B导通条件已经满足，分压电阻也都正常了，为啥还不形成分压，莫非是PQ307B有问题？换掉还不行。第二天又拿来看看，无意间万用表量了下保护隔离管发现PQ301是通的，DGS全部通了，瞬间明白为啥不分压了，原来是MOS管八个角都通了之后VIN经过PQ301的第4脚

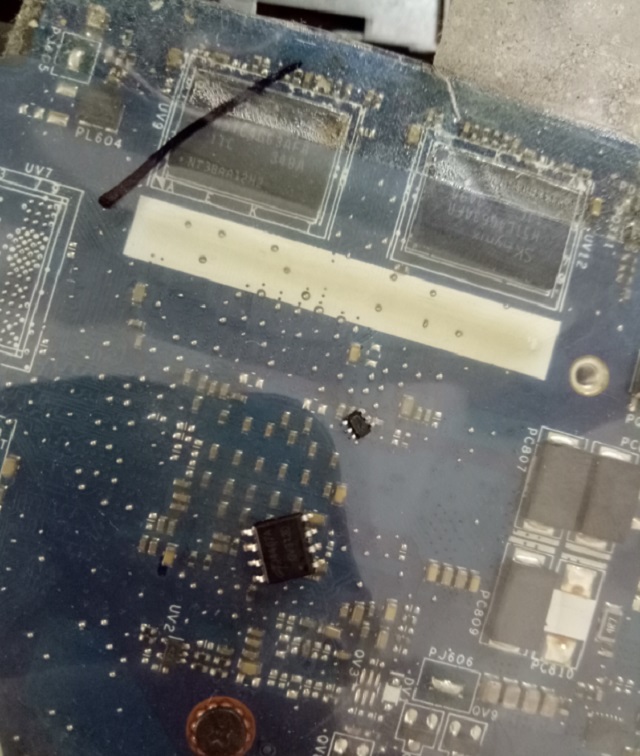

直接加到分压电阻的中间了。这是换下来的元件。

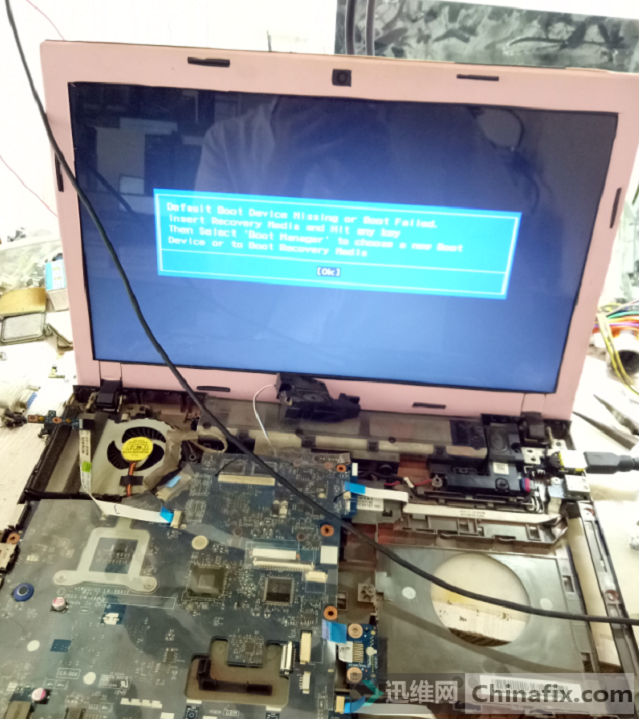

　　换掉PQ301，插电公共点过了，待机也出来了，接屏亮机，维修结束。
