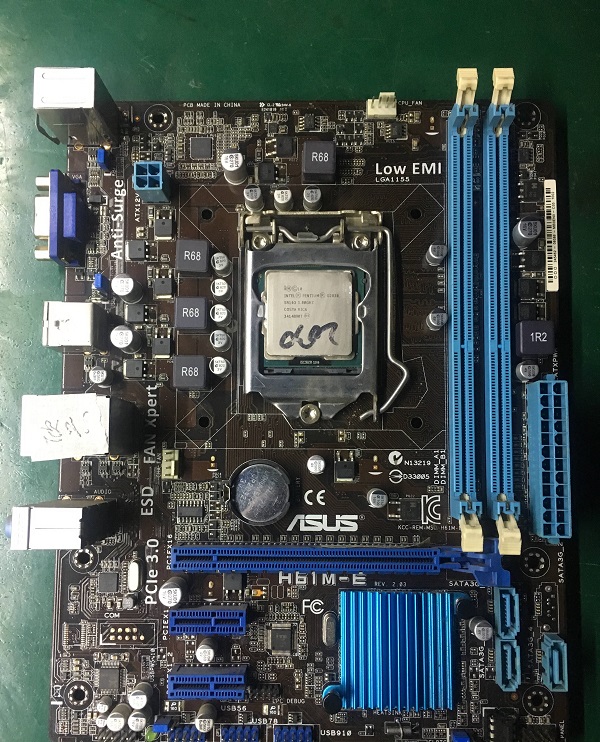

【故障现象】主板进水不开机

【维修过程】

　　板子进水后RTC电路相关元件都有白渍（桥也有白渍在缝隙处），清理后测量，发现电池跳帽电压低，ATX待机跳帽电压正常。当时真的感到很奇怪，平常电池跳帽电压低不是这样的。把所有相关元件都拆了，电池还是低，最后用洗板水刷桥缝隙解决电压被拉低问题。

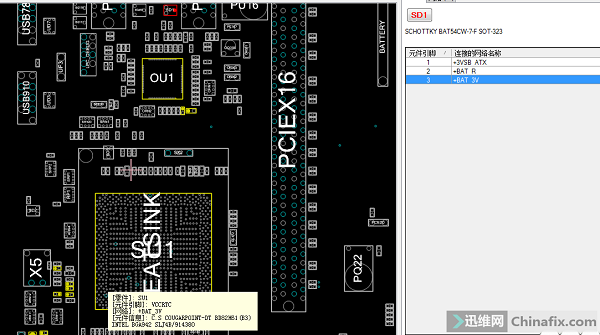

　　注意的点位图位置，如图：




　　首先按照正常的方法处理电池跳帽电压低：

1.电池座接触不良；
2.RB小电阻腐蚀；
3.肖特基双二极管有问题。

　　都看过和更换了，故障依旧，肖特基双二极管正极降低电池电压的0.2V，负极降低电池电压的0.7V，这肯定是不正常的（这个时候没有插ATX电源），把后级相连电容拆了，无果。

　　插ATX电源会不会还这样，意料之外：插ATX一点问题都没有。

　　拆元件号如下：

1.OU1C232\OU1C32\IO电池供电脚位抬起；
2.SC169；
3.晶振及谐振电容；
4.SR1930；
5.SR106\SR107；
6.MR106；
7.SR3\SR4

这些都拆了量，电池跳帽电压还是被拉低。

再查看点位图，发现还有一个电池经过肖特基二极管直接给桥供电，想起桥缝隙也有白渍，虽然之前擦了擦但是可能不彻底。拿出牙刷，粘上洗板水猛劲刷，让桥里边全是洗板水，然后用风枪吹，重复一次动作，用万用表量电池跳帽，OK，恢复正常压差了，故障排除，维修到此结束。
