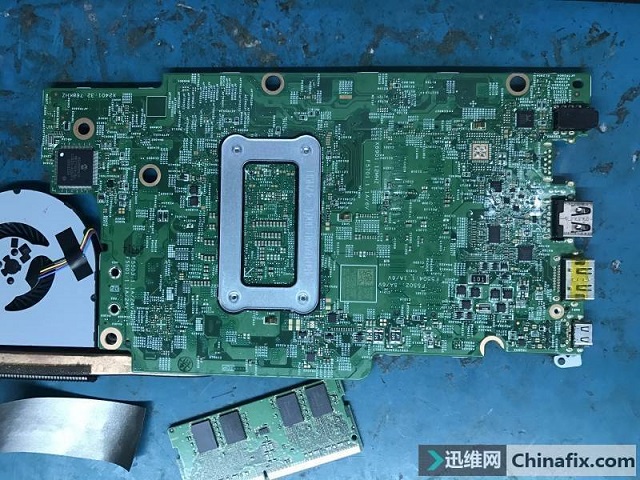

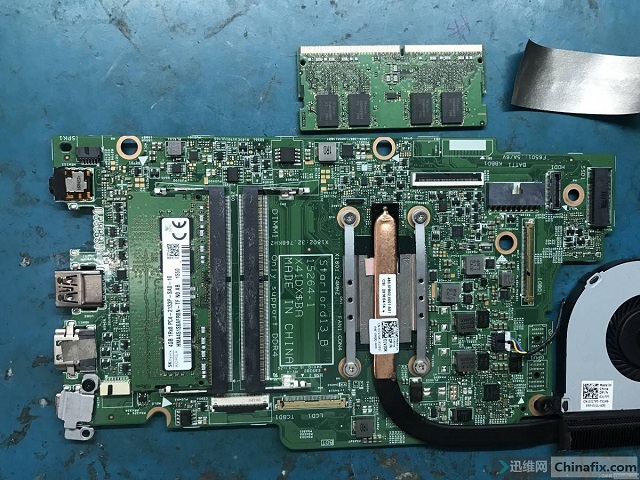

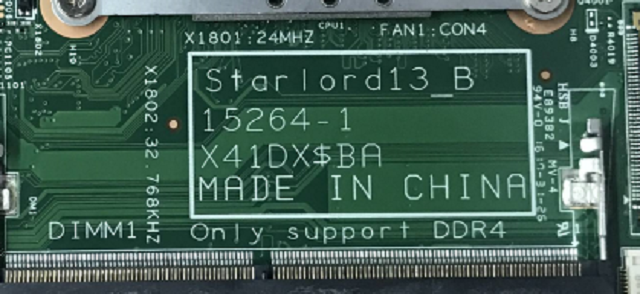

　　此机型号为DELL 13-7378，版号15264-1 7代单U，D壳螺丝上有同行贴的维修易碎标，但是已经破损，显然已经被人拆过。客户之前说换过键盘，也就并未多想。




　　通电触发，上电电流0.13左右掉电，此机为内置电池，拔掉电池后裸板测试电流一样，也不知道是不是电池饿死了（此机单适配器可以触发亮机）。翻看主板无意中看到CPU底座上粘着一个少了一脚已经损坏的三极管，天天修机，工作台上有时会散落一些换下来的小元器件，这应该是在工作台上粘上来的，随手抖掉。


　　眼看快下班了，管他三七二十一，先刷个BIOS看看吧！别问我为什么，谁让现在的板子BIOS导致问题那么多，直接论坛搜索，没想到此型号只有一个亮机慢的，其他有版号一样、型号不一样的亮机快的BIOS，版号一样应该问题不大（后来证明此机版号一样型号不一样的BIOS不能通用），找到一个评论比较靠谱的刷完上电，依旧电流0.13掉电，故障一样，想省事是省不了了，看来还是得一步步测。

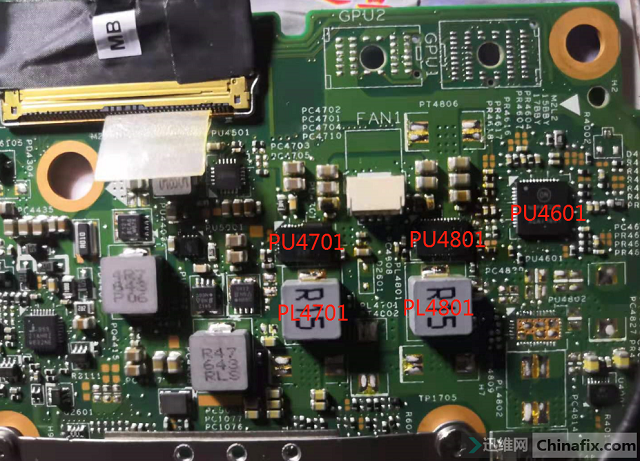

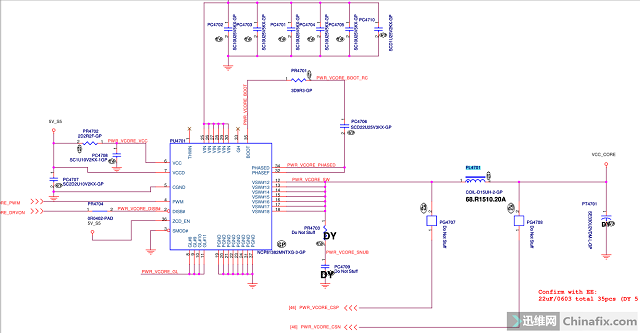

　　看此电流怀疑缺少供电，万用表实测PL4701 VCC_CORE和PL4801 +VCCGT没有供电，示波器瞬间也没有波形，电压没出来，供电问题一般比较好修，难道要秒？根据图纸测试PU4701 NCP81382基本条件正常，有很多人说此芯片比较爱坏，正好此机PU4701和PU4801型号一样，调换芯片后故障一样，难道CPU挂了？

　　单U的主板无奈，测CPU供电电感对地阻值10几欧左右，单U对地阻值都比较低，这也说明不了什么。此时无情的下班铃声响起，板子带回家继续搞吧！万一真是CPU问题，也不浪费白天有限的工作时间不是，随手打包好这台机子和一台待修的苹果A1466老机子一起回家。



　　秒完A1466不触发再来看看这个板子，可能有很多新手遇到单U的板子测完供电刷完BIOS，甚至BGA干一炮CPU就无计可施了，可是维修的依据是时序！时序！还是时序！！！重要的事情说三遍，建议新手不要一开始就蹂躏那可怜的CPU，按时序走一遍或许你会有新发现。虽然麻烦，但我们维修做的不就是去伪存真、寻找故障真相的“麻烦”事嘛（话说回来，有时候面对看到我们换一个电阻电容小芯片就对收费撇嘴的客户也很无奈，结果虽然很简单，可是谁又知道过程的复杂呢？台上一分钟，台下十年功，我们背后的努力谁又看得见）。

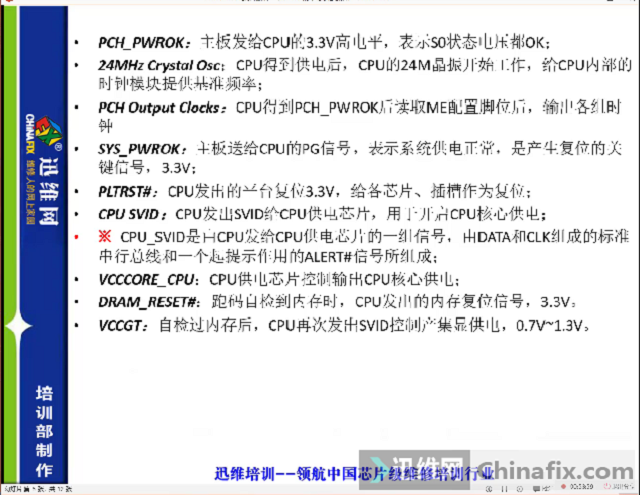

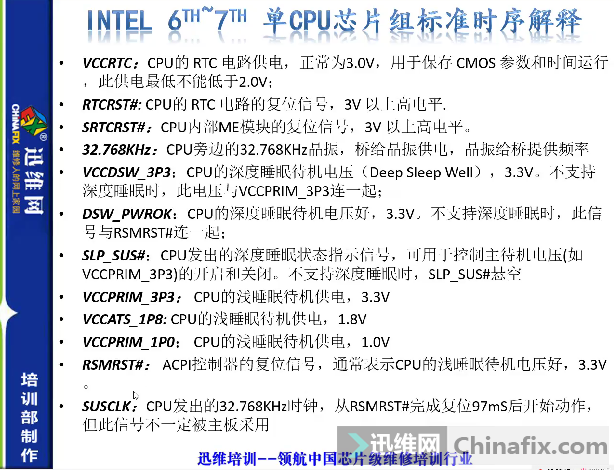

　　说到时序，一起看看船长葵花宝典，会发现CPU供电之前还是有很多东西可查的：




　　根据时序，当测到VCCST_PWRGD的时候发现问题，图纸上U1701 U1703未装，VCCST_PWRGD是由ALL_SYS_PWRGD通过两个电阻分压得到的。

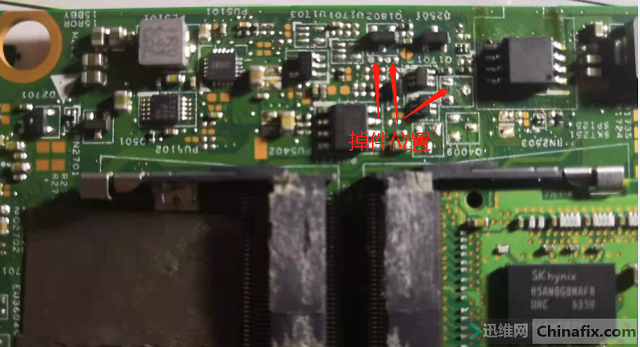

　　而当在主板上找到U1701位置时发现有两个电阻大小的焊盘疑似掉件，又发现附近芯片引脚有类似万用表表针点过或挤压的痕迹，旁边一个三极管焊盘有明显掉件痕迹，猛然想起开始抖掉的三极管，莫不是就是这个？

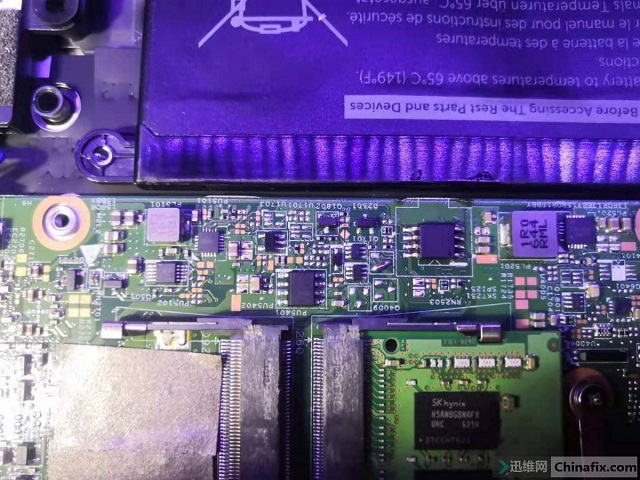

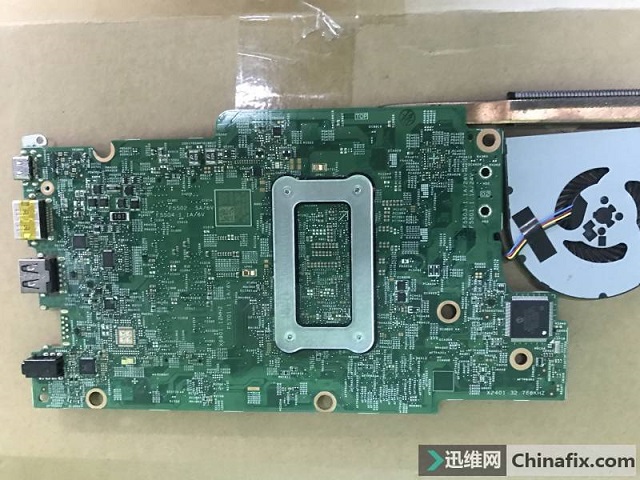

　　正好搜索到论坛上有一个此版号的实物图（https://www.chinafix.com/thread-1160698-1-1.html，感谢楼住提供的实物图，已经留言借图，放大还是看的很清楚的，但是BIOS不是13-7378的，有需要的可以去看下）。




　　于是对比下自己的板子，确定这三个掉件的位置。也不知道是什么原因，恰巧这附近几个元器件主板上找不到印刷标记，跑线路过程不提，标记下确定好的元件号。

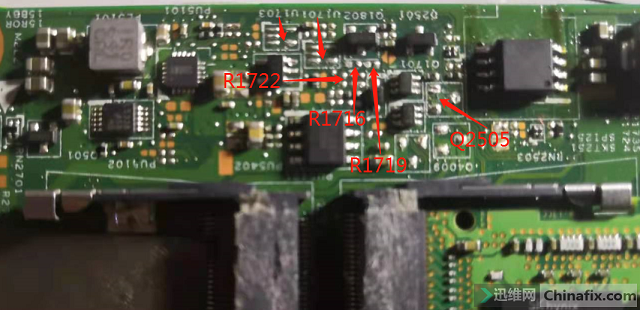

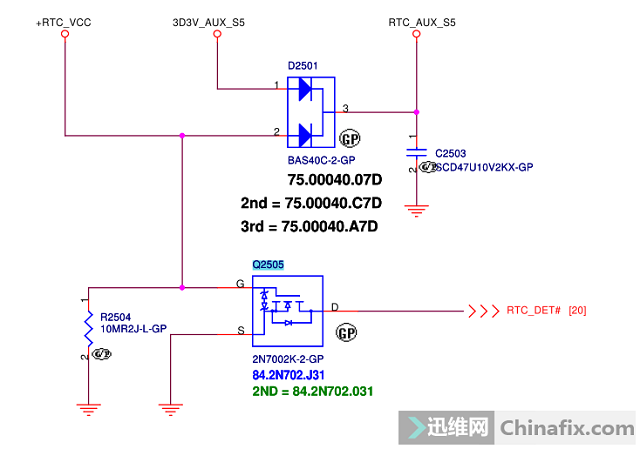

　　由于没有合适的料板，维修条件受限，根据图纸Q2505掉件，只能一坨锡直连，而那两个小点的掉件焊盘正好是VCCST_PWRGD由ALL_SYS_PWRGD串联分压的两个电阻R1716、R1719。看图纸，VCCST_PWRGD由+VCCSTG上拉，上拉电阻R1722 100K未装，直接又一坨锡上去。




　　通电测试依然触发掉电，但是电流可以达到0.15左右，有些许改变，万用表测CPU供电依然没有明显变化。继续按时序测试VCCST_PWRGD、DDR_VTT_CNTL、VCCSA、PCH_PWROK、SYS_PWROK、PLTRST#瞬间都已经产生。难道是VCCST_PWRGD直连不行？条件受限，维修到此暂时结束。


　　第二天上班，断开R1722直连焊点，找到100K47K电阻分别装在R1716、R1719位置（对于不常用的电阻，个人习惯保留几个常用的有图纸和点位的料板，对照图纸和点位可以很方便找到）。装好上电，电流依然到0.15左右掉电，看来问题不在这。



　　继续测PU4601 NCP81208，供电、VR_EN开启信号等条件基本满足，会不会CPU供电已经发出？直接上示波器，测电感后级。

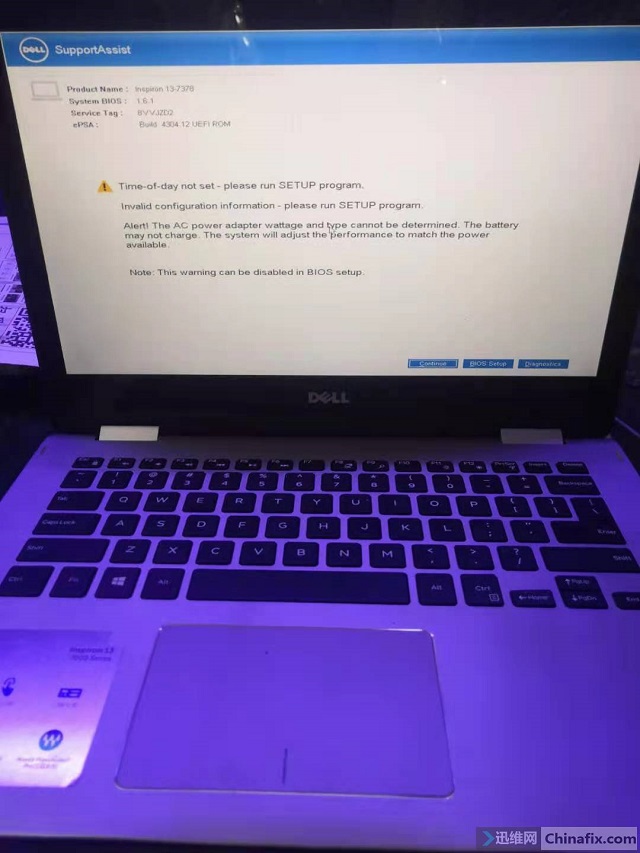

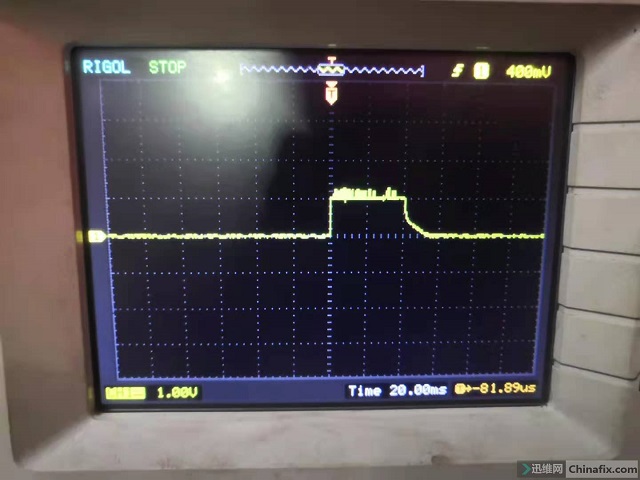

　　果然CPU供电瞬间已经发出，难道最终还是CPU挂了吗？不急，时序中还有一条：CPU内部完成复位后，CPU通过SPI总线读取BIOS，开始自检（跑码）。把BIOS重新刷回原机备份的，电流一路小跑，正常上电亮机了。




　　事实证明这机子版号一样，机器型号不一样的BIOS还是不能乱刷，大家应该遇到过即使能亮机，网卡、显卡驱动打不上或者有其他问题的情况吧！


　　至于这个掉件，后来和客户说，客户坚持说没有拿其他地方修过，而开始看易碎标却损坏了，掉件的位置也很巧妙，是上家的手段还是确确实实是巧合，谁又能知道呢！
