本文来自迅维实地培训学员于松华原创，迅维ID：江南复苏。



　　原稿链接：http://www.chinafix.com/thread-1060570-1-1.html



　　于松华，2016.7月迅维实地面授培训主板、笔记本班学员，于松华自述：我的经历是这样的，我老婆在家是开化妆品店的，我爸妈是卖大米的，化妆品我插不上手，大米店是父母管着，我就寻思着出来学门技术吧，然后好像除了手机电脑都没什么好选，就开始在网上看一些相关的培训信息，也点过一些视频，看到有个视频下面有条评论说这个视频跟月饼讲的差远了，然后我就搜“月饼”，出来一堆各种月饼销售广告，然后在优酷上搜“月饼笔记本”“月饼维修视频”之类的关键字，就找到迅维了，来之前我不是干这一行的，所以来之前什么是风枪、烙铁都不知道，什么电子基础也没有，直到学会发帖子的程度。即将毕业的时候就找到工作了，而且那边那个老板帮我把房子都租好了，所以毕业后就要去报到了，算是开始新的征程吧。我先积累一下经验，未来打算自己开店当老板。


　　在迅维实地面授培训短短的两个月中，成绩优秀，以下是他发自迅维论坛一篇惠普LA3262P无大电流公共点维修案例，我们一起看看吧。



　　来迅维实地面授培训基础班上了一个月，高级班也上了三周后，终于要修板了，讲讲我们第一波故障板交换维修时，遇到的两片板，对入门级的小白来说，理论与实物结合理解分晰比较有意义的板吧。

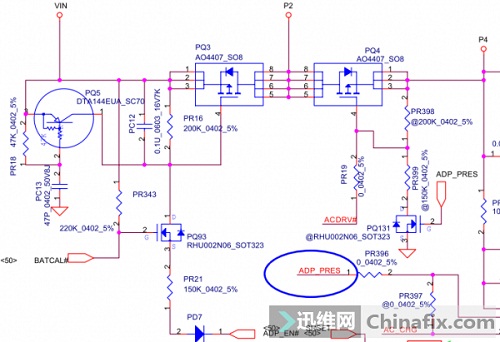

　　第一波两片板，先说说第二片板吧，这两片板的故障非常有针对性，先讲了第二片，第一片就好理解多了。也好梳理我的思路，第二片，这是一片惠普LA3262P的板，VIN电压过了第一个隔离点，公共点死活不出，更别说无3/5V，老套路从第一个VIN进来，第一个隔离管查起，如图：







　　空CPU上电，PQ3的S极有19V，D极也有19V；PQ4 D有19V，S极也有19V，但PQ4的G极也是18V,PQ4是P管，G极S极几乎没压差，说明沟道根本没导通，流到PQ4 S极的19V根本就只是个从PQ4体二极管过去的虚电压，按理说PQ4的G极的电压要被下面的ACDRV#拉低，可事实并没有，而ACDRV# 来自哪里呢，经追查ACDRV#来自于PU2充电芯片BQ24703的第25脚，而ACDRV#是在什么情况下才发出来的呢，经查BQ24703的数据手册，ACDRV#是在26脚ACDET电压大于27脚ACPRES的时候，才发出低电平的ACDRV#。而当我去测26脚的时候根本就没电压，跟27脚根本就没得比，于是追查26脚电压信号到底来自于谁呢，它外部名字叫ADP_PRES，于是就紧追ADP_PRES来源，发现它来自于这里。





　　来张它来源的完整图。

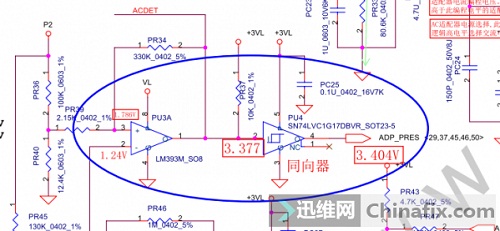

　　可以看到ADP_PRES由PU5、PU3、PU4共同合作比较产生，下面插实物图。

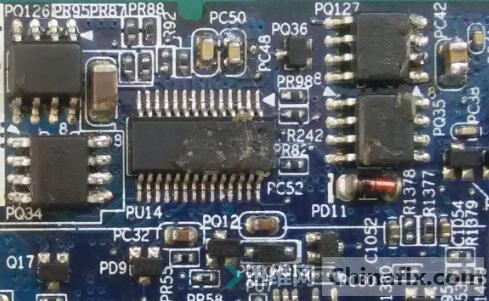

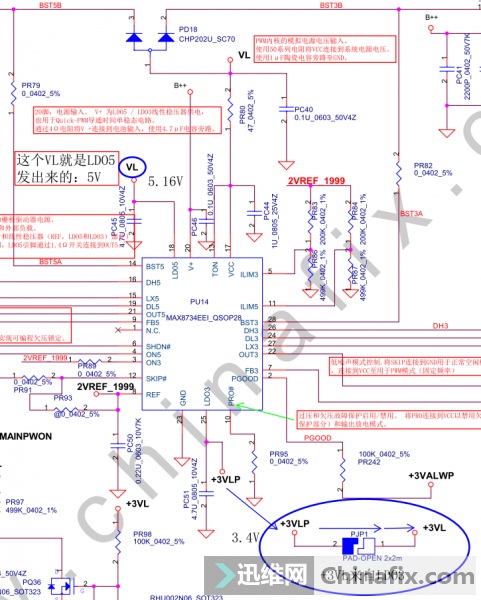

　　而PU3、PU4、PU5这三个芯片的启动电压从哪来呢，P2是VIN进主板来的一个节点可以测得是和VIN一样的19V,而启动PU3的和PU5的VL，和启动PU4的+3VL来自哪呢，经跑图追查它们来自于这片板上的3/5V待机芯片PU14，看下图：







　　而要有VL和+3VL，PU14就得启动起来，PU14怎么启动起来呢，这片板公共点都没有，它怎么启动呢，看它20脚的供电脚，外面是什么，是B++,这片板现在的故障没公共点，没错，可这里说的没公共点是指没大电流公共点，前面说了，从PQ3的体二极管，会有个虚电压过来，这就是传说中的假公共点电压，电流很小，它是带不起负载的，也叫小电流公共点，实际上是个虚电压，但是注意，这个19V的虚电压B++来到PU14的20脚，足以让这个芯片RUN起来，产生线性5V，也就是VL，和线性+3VLP。



　　5V的VL和3V的+3VL足以让PU3,PU5,PU4启动最终产生ADP_PRES，这个ADP_PRES去往了好多个地方，其中之一就去往了PU2的第26脚，跟PU2的27脚比较，大于27脚，它的25脚就可以输出低电平的ACDRV#，把PQ4的G极拉低到8.8V(实测)，让PQ3完全导通，产生大电流公共点。

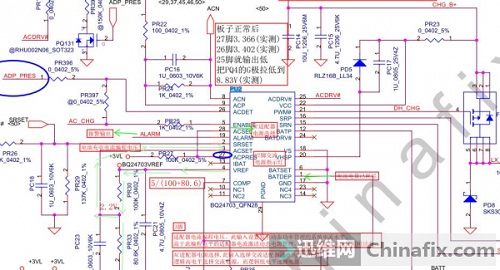

　　这片板的其实是坐在我斜对面的一个同学的，他说他还没修出来，我就分析了一通，情况就是VIN过了第一个隔离管，过到第二个隔离管后一直是个虚电压，PQ4的G极一直是18.8V，测PU2的26脚电压一直是接近0V，PU2的26脚看下图：

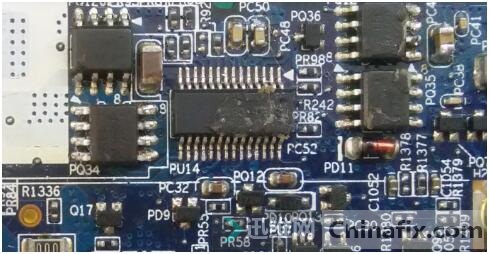

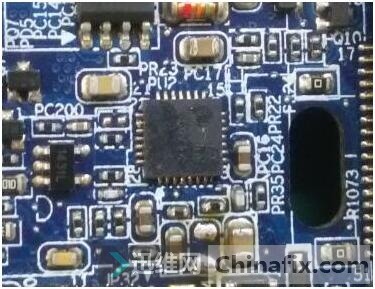

　　PU2实物图。





　　而26脚的电平信号在电路图上向外看去，可以看到来自于ADP_PRES,而ADP_PRES来自于，如图：



　

　　前面已经分晰了，ADP_PRES由PU5、PU3、PU4共同产生，而PU5、PU3的启动电压5V的VL，和启动PU4的+3VL来自3/5V待机芯片PU14。





　　当时测得是PU14的20脚主供电都没有，就是经过PQ4体二极管送过来的19V，应该有这个19V送过来，但是却没有，最后我同桌也分晰了一通，说PQ4到PU14的20脚之间断线，他说断线就断线吧，（我也不确定是哪个变态的节点是不是被拖没了），他手痒直接将这片板从PQ4的S极飞了根线过来飞到PU14的20脚，一上电，再去测PQ4的G极，已经正常被拉低到8.8V，完全导通，后面的3/5V也出来了。



　　现在再说第一片板，这片板就是我要修的啦，也是片惠普的LA3262P，这片板的故障是VIN连第一个隔离管都没过。







　　追查ADP_EN#信号追到这里。

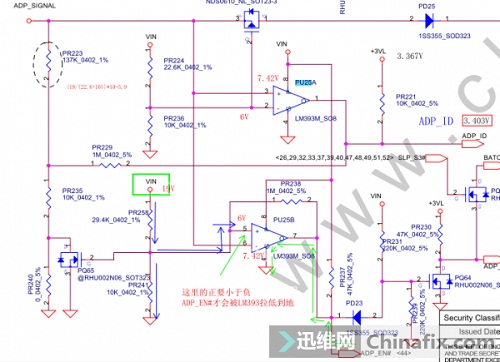

　　可以看到ADP_EN#由PU25这个LM393比较器内部拉低，来个PU25完整图。





　　当时实测这个电源头中间针电压有7V左右，送PU25的3脚和6脚，5脚电压由VIN19V经PR258和PR241串联分压后送来，正常这个串联分压送到PU25的5脚的电压要小于6脚，正小于负，ADP_EN#才会被拉低到地，实测5脚居然的12.9V，说明分压不对，查分压电阻，发现这里这两个分压电阻居然一样大，于是从别的板上找了个0402的30K代替258，再找了个0402的10K电阻代替241，啪啪啪，公共点电压出来了。



　　PR258和PR241实物位置，当时找了好久。

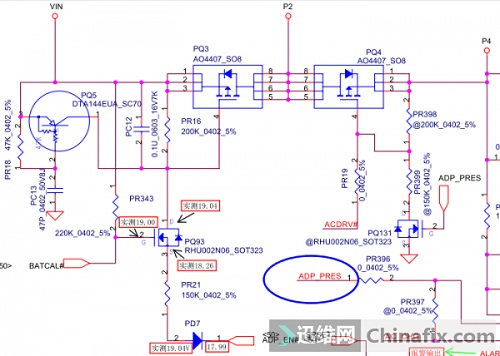

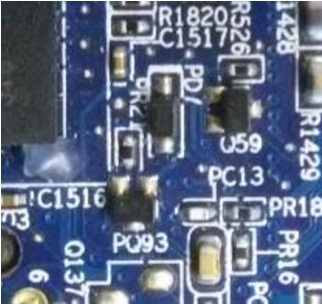

　　修这片板的时候，第一个隔离管的时候，还有一个细节，很值得注意，PQ93和PD7这两个是串联在这唯一一条拉低PQ3 G极的线上的，不能缺件，缺件相当于断路。



　　而前面那片板修好后送回去给那个同学又玩两天，PQ93和PD7都玩没了，PD7的焊盘也掉了一个，我表示已无能为力。



　　总结一下，对于这片板，控制PQ3和PQ4导通的分别是两个独立的模块。



　　第一个隔离管PQ3关联的是PU25；



　　第二个隔离管PQ4关联的是PU5、PU3、PU4。



　　插曲：

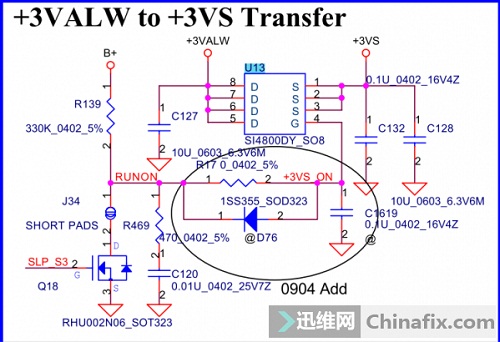

　　这片板修出3/5V后，PL8电感后端的+3VALWP会经过节点PJP5改名成+3VALW 再经U13转换成+3VS如下图：

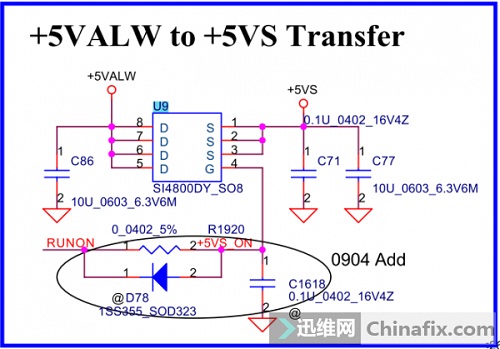

　　而PL8电感后端的+5VALWP会经过节点PJP3改名成+5VALWG再U9转换成+5VS。







　　注意这里两个转换节点PJP5和PJP3容易烙铁不小心碰到拖没了，会造成3/5V电感后面的+3VALWP和+5VALWP无法送到U13和U9的D极，造成无法完成3/5V的二级电压转换。



　　我当时就是这样，那个PJP3节点不知怎么的被我手贱拖掉了，造成5V的二级转换管U9D极只有2.8V，而S极0V，我同桌又说是5V电感后面过来的路上断线，叫我直接从5V电感后端飞根线过来，没卵用，看了好久才发还现还经过个节点才送到转换管U9的D极，而这个节点上只剩下一点点锡了，把这节点的锡补上，后面果然OK了。
