　　板号：K53SV REV3.0

　　故障现象：拿到机器时不开机

　　维修过程：HM65二代CPU说是不开机，拿到机器时上电源供应器测下自动上电，然后电流卡1.1A附近，感觉是不过内存，内存拿下来刷一下无果，换上自己内存再试还是一样，判断不是内存条的问题，只好老实的拆机把板拿出来测。


　　机器有两个问题：自动上电和不过内存。论坛有点位图下载下来看一下，先搞自动上电吧！COMS电池只有1.7V左右，换上个新的，测了几下还是接上电源就自动上电，看点位图测VCCRTC#，RTSRST#都有进桥，初步感觉桥有问题。为求慎重，再找点位图查一下PWRSW和PWRBTN有没问题。PWRSW有3.3V，按开关强制关机也有拉低，PWRBTN也为高，但强制关机后用示波器测下，自动拉低又为高，看来问题出在这，到此桥应该是出问题了。


　　再来测一下自动上电后不过内存，打波SMBUS200，202脚无波型，依照点位图测下，CPU供电芯片PG、PLTRST有了，那就干桥。当然干桥前还是下载个BIOS刷一下，期盼有奇迹，但是没有，那就上BGA，换桥后接上电源不自动上电了，有点窃喜搞定了。上电怎么电流还是1.1A不过内存？有点怀疑是不是自己BGA没做好，或者是换上的桥是坏的。

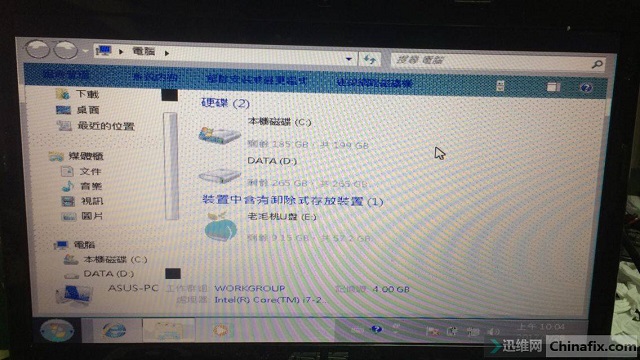

　　又依照点位图再测了下各供电，PG都是正常的，心想不可能2个桥都是坏的，应该是BIOS或者有什么小元器件坏了，条件没满足问题。逛下论坛发现有人上传一个K53SV不过内存的BIOS，下载下来试试，刷上去了，上电后刷刷刷电流上去了，应该是亮机的节奏，接外屏看看，果然看到进BIOS设定画面，看来是搞定了，客人说要修好要把I3CPU换成I7，换上I7装上机器进系统看下，怎么进系统花屏？

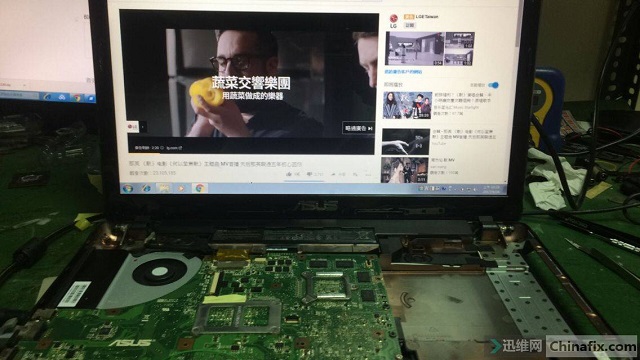

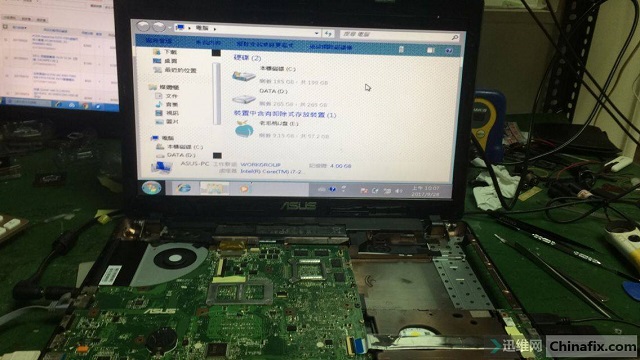

　　隔天觉得这机器没修过，不太可能桥跟显卡或显存都坏吧？偷看过一点点迅维迪拜工程师BIOS教学，华硕的机器BIOS认型号外也认显卡型号跟显存数量，既然能亮机表示桥没错杀，猜想可能是下载的BIOS没完全符合，进华硕官网下载原厂BIOS刷看，不会分离合成，直接进BIOS设定用ASUS EASY FLASH刷，刷完后OK了。
