迅维培训学员分享：技嘉GA-P61-USB3主板上电不触发维修

　　本文为迅维培训学员 hehaishu 原创，迅维论坛UID：1049436

　　原文链接：https://www.chinafix.com/thread-1141089-1-1.html

https://www.chinafix.com/space-uid-1049436&do=thread&view=me&from=space.html

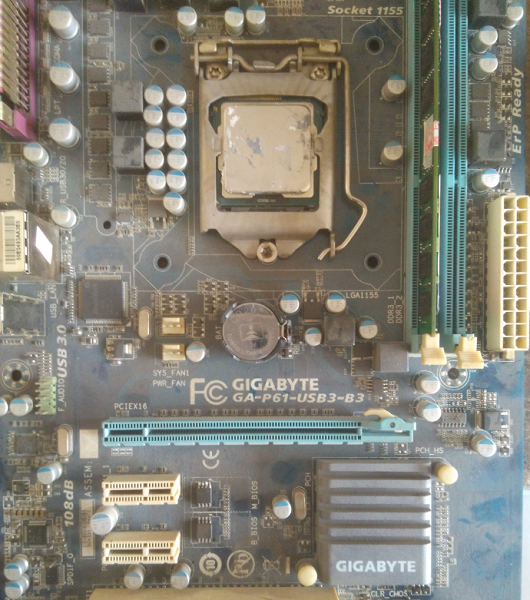

【主板板号】技嘉GA-P61-USB3-B3 REV 1.0主板

【故障现象】主板上电不触发

【维修过程】

　　收到一技嘉GA-P61USB3故障主板，到手大概测有无短路后，上电发现不触发。

　　开关针有3.3Ｖ，PCIE B10有3.3V，ＩＯ是8728GB,短接开关针，106、103有高低高跳变，102无跳变始终为0V，102脚是SLP_S3脚，没有电压要么桥没发出或坏，要么IO坏，挑起102脚，焊盘也没有电压，说明不是IO的问题，先查桥的待机条件是否满足，从论坛下了图纸和点位，测得以下待机数据：
跳帽：3.3V 正常
VCCDSW3_3:3.3V 正常
VCCSUS3_3:3.3v 正常
RSMRST:3.3V 正常

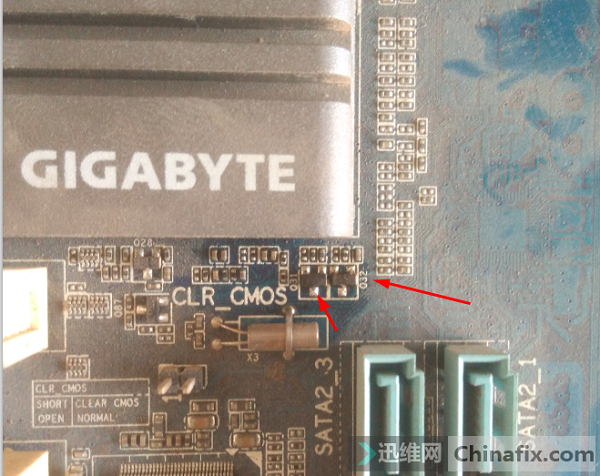

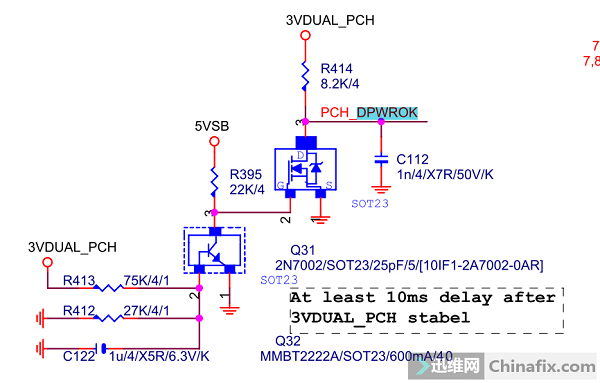

DPWROK:0V 不正常，难怪桥没有发出S3。找到和DPWROK相连的元件,Q31和Q32这两个小芝麻控制的。
