　　接手此板无待机，公共点无电压阻值正常，测板子各大电感阻值均正常，于是打开鑫智造。

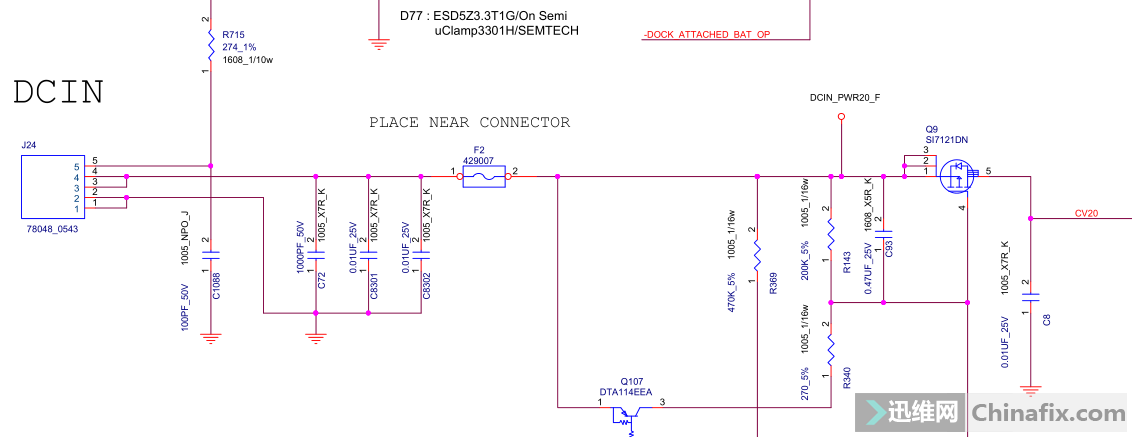

　　测P沟道隔离管Q9 G级19V不正常，再测控制G级的-PWRSHUTDOWN为低电平，问题就在这里了。

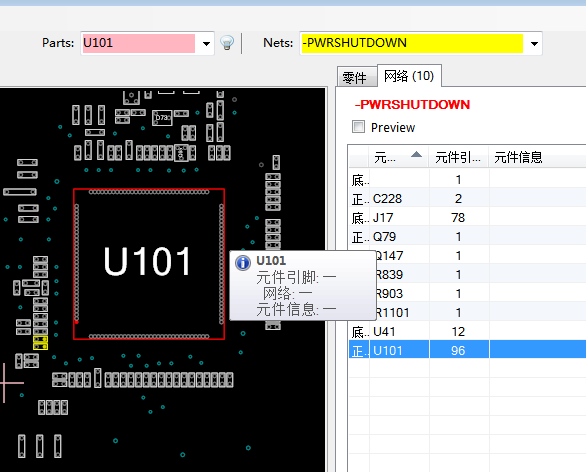

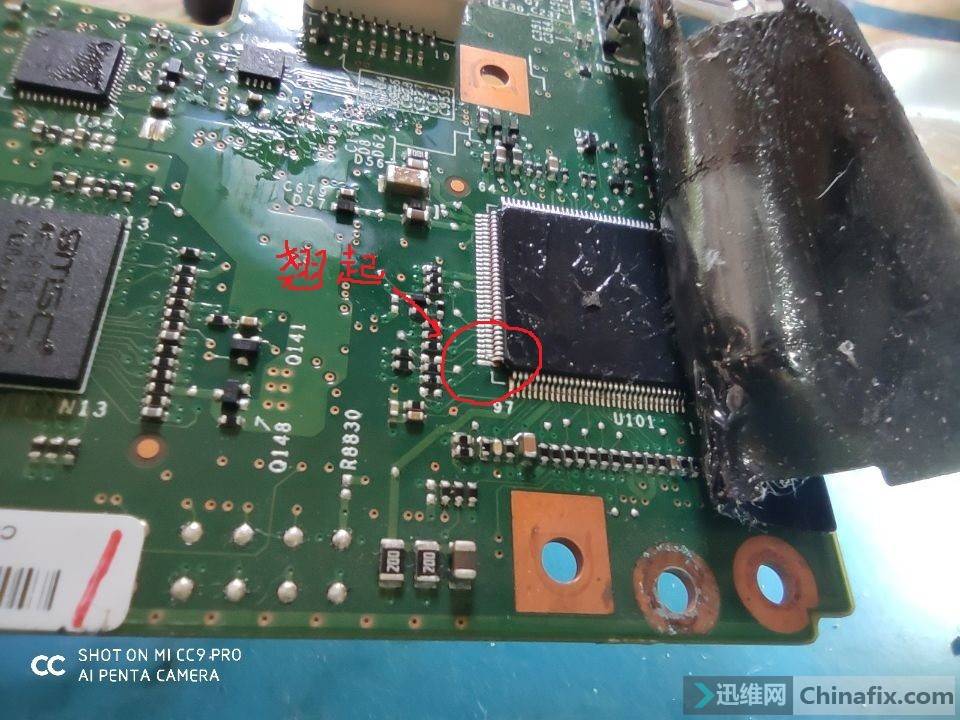

　　转移到产生-PWRSHUTDOWN 的U101，测VREGIN20正常，VCC3SW 3.3V，BAT_VOLT 7.2V，TH_DTCT 0V都正常。不晓得怎么弄了，公共点都电压也不存在后级有问题保护了的，索性把U101 96PIN -PWRSHUTDOWN撬起来看是什么情况。

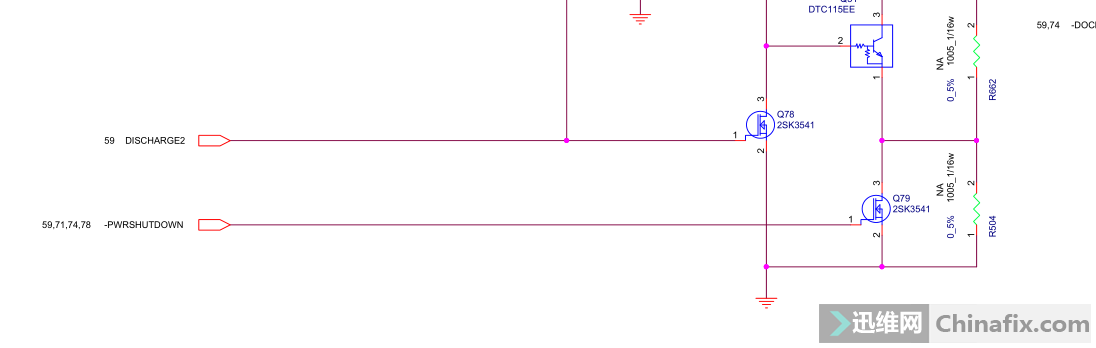

　　再测-PWRSHUTDOWN仍是低电平，那我高兴了，跟U101无关，就查-PWRSHUTDOWN这线路。

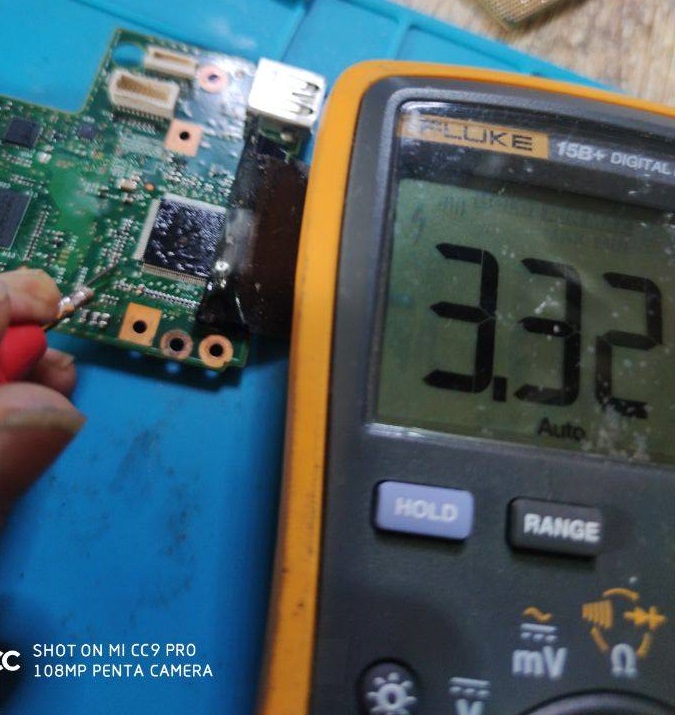

　　当我挪开C228后-PWRSHUTDOWN高电平了。

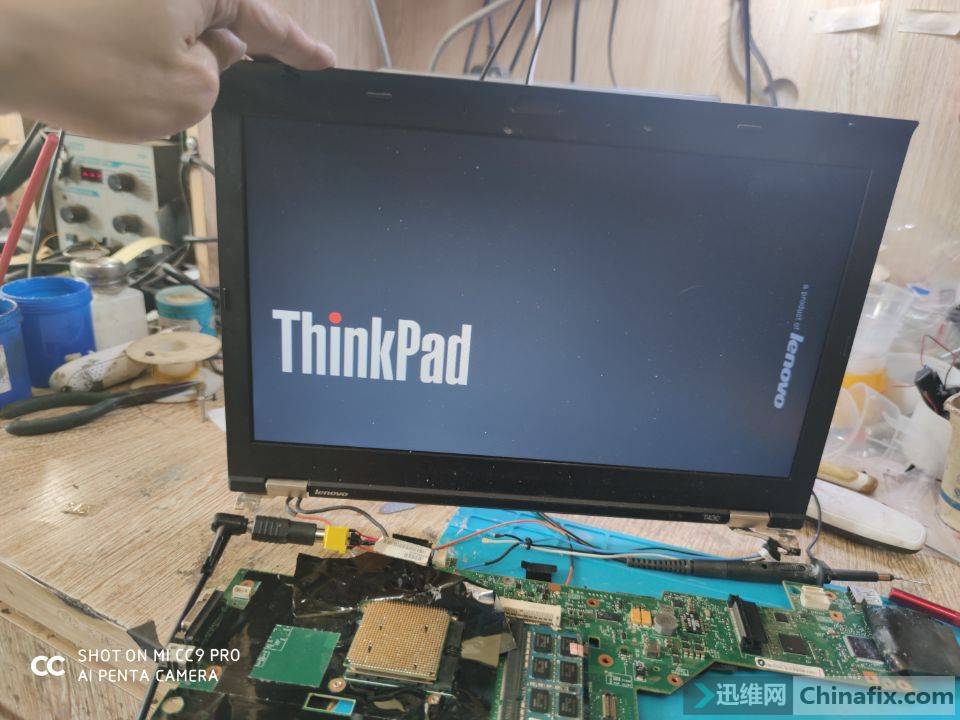

　　把U101 96PIN焊回去，来张亮机图，维修结束。
