　　这台统货的X220是收回来的，上电报UUID错误，论坛下载专用软件重写后正常开机，装系统使用正常，但在后面的使用中发现不定时掉电关机，有时候关机了还开不了，开机按键灯一闪一闪或者是长亮之中还略闪一下。插稳压电源显示，刚插入电源时待机电流为13毫安，过几秒后掉到0.0003毫安，按开机键触发电流到0.2A左右不动。

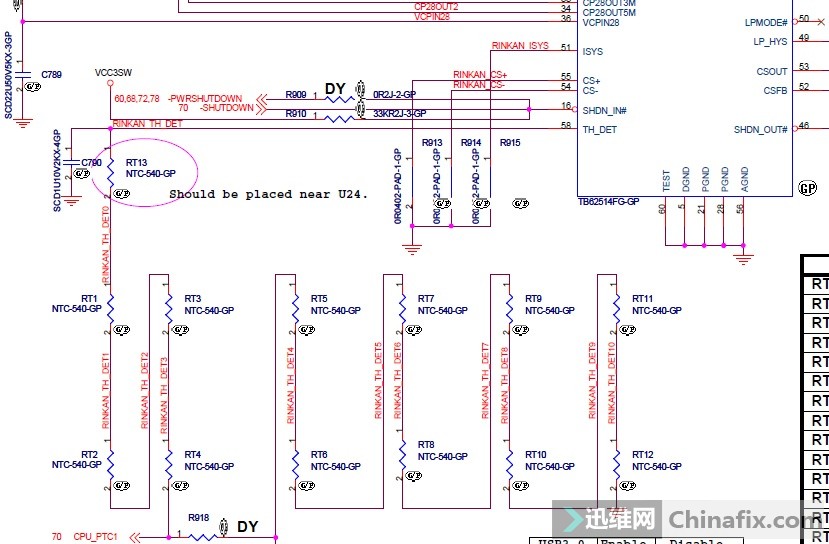

　　查电路的时候发现在U59的58脚外面的C790下方有铜线，原来是维修过的机器，看贴纸没撕过的样子，应该没有什么大的问题。拆掉铜线后测58脚对地为3兆欧，RT电阻有断路，当时没下点位图，找了好久才找到部分RT电阻的位置，顺便纠正一下图纸错误，RT13不是第一个接58脚的，应该还是按照RT1－13顺序来接的，最先找到其中一个，好像是RT6，再找到RT5。测RT5正常，分段测量发现为R1-R4之间有坏的。再慢慢找，在L40侧找到RT3测其断路，拆的过程中就裂了，从料板上更换一个后故障排除，实测58脚对地电阻正常为6.94K。




　　回到不开机，电源灯闪烁或常亮略带闪，电流200MA左右的问题上来，论坛上有部分朋友提到了相似的故障，但他们的都还是在前面的时序不对，28V升压不正常，BD芯片供电问题等，我这个已经走了需要开启CPU供电的时候，测电流在200MA时除CPU和显卡供电外的电压都出来了。测VT1316的6脚有ON信号3.3V，测VT1316外围电路供电正常，使能信号正常，测40、39、34脚在加电瞬间有驱动波形输出。

　　来来回回的触发，突然桥不再发出SLP3等信号了，不装CMOS电池，加电也不自动触发了，刚好手上有个料板，换了个BD芯片也不行，可能桥被折腾坏了，订货等了一天，换了个PCH，QM67，换了之后又回到原始故障了触发200MA不动，后来又相继更换了VT1316，CPU供电的两个1317，故障没有改变，只是电流稍稍高了点，到250毫安了。

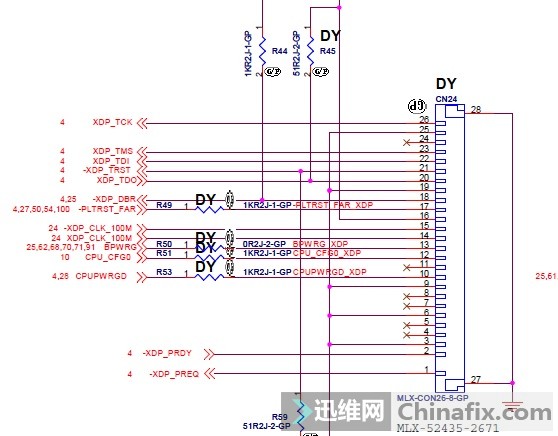

　　由于第一次拆桥的时候掉了几个点，没有下点位图，目测为空点，然后有黑胶的地方有些掉阻焊漆，补了绿油就焊新桥了，怀疑桥下有没焊好，拆桥重新检查一遍，是有个点被绿油挡住了，但是不影响开机的点，好像是PCI接口的，重新清理后再次焊上一个桥，故障仍然是一样。本着研究的态度重新开始，上论坛找到英特尔6系列的上电时序，参考了饼哥的T420的上电时序图，认真阅读了论坛相关帖子（北京韩强的文章）决定重新按时序来查。由于能自动上电，且桥有读BIOS的动作，PCH也给CPU发出了PROCPWRGD信号（此信号板上有个测试用的座，CN24没打料的，能方便地测到信号） 。

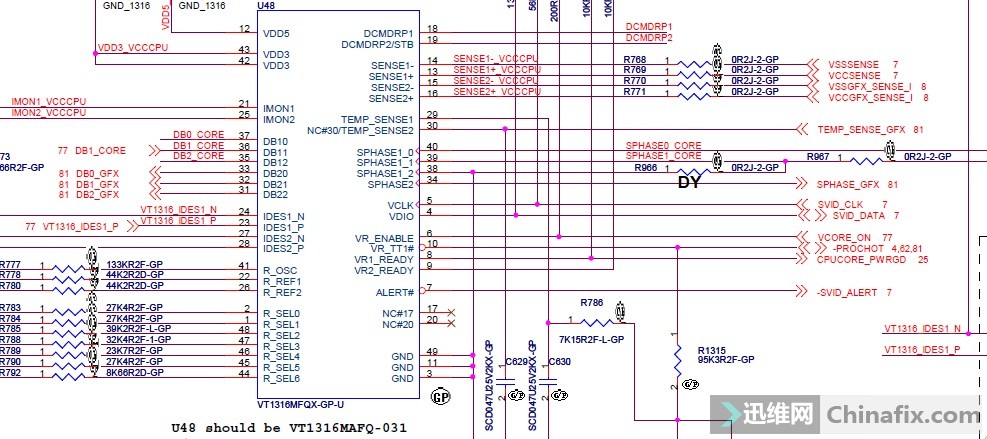

　　CPU也发出了SVID信号给CPU的PWM供电芯片，说明之前的时序是没有问题的，老实的把前面所有的信号检查一遍，确定没有问题了。根据之前测量结果，VT1316的6脚有ON信号3.3V，测VT1316外围电路供电正常，使能信号正常，外接的各个电阻正常，测40、39、34脚在加电瞬间有驱动波形输出。故障进一步锁定到玻璃管1317、U47、U49、U50，其中U47、U49已经更换过，重新加焊U50再次加电，电流正常上去了，至此此机维修结束。


　　维修心得：由于VT1316同时负责CPU供电与集显供电控制，按时序CPU供电要先出来，然后再是集显供电，但由于其间隔时间相当短，对于故障维修时来说很难去区分。在此芯片中显卡的供电也作为CPUPWRGD来进行内部检测并统一送出，因此，显卡电压不正常也就会造成芯片把CPUPWRGD拉低。


　　此机应该是显卡供电后级芯片VT1317虚焊，集显供电检测异常，导致的CPU供电PWM芯片保护关闭输出，由于很久没有更新知识了，导致一直把CPU供电和CPU集显供电分开单独理解，没有因为芯片的特点而把两者结合，没有想到驱动功能集成到一体的芯片，下一个时序供电没出，会反过来影响上一级的供电，这也可能是这个VT1316芯片的特色。


　　对于采用此VT1316和1317组成PWM控制芯片的机器，如论坛中说到的T420以及索尼等部分机型，遇有此类不出CPU供电时可先VT1316的4，5脚有没有CPU发出的SVID波形在走，如有再测其输出到1317的驱动波形瞬间有没有出来。

　　另外在维修过程中发现一个现象，不出显卡供电时在L28上可测到0.5－0.6V的电压，不知道是不是可以作为区分是CPU供电还是显卡供电故障的测量点，由于都是业余时间在搞，没有太多的精力来进一步分析和研究，如有朋友在维修这个故障过程中，请帮测量确认一下。
