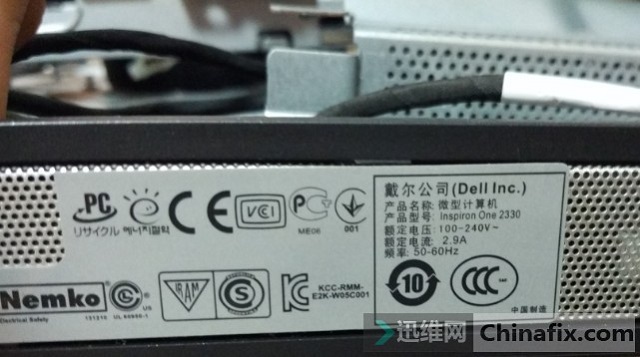

　　机器型号：DELL inspiron ONE 2330



　　主板板号：IPIMB－DP

　　故障现象，开机屏幕自动进入信号源选择界面，而且选择条从下往上自动不停滚动。电脑主板无反应（机内有3风扇，好像有个别风扇有在转）可长按电源键关机。


　　维修过程：由于该机无电路图，论坛上有同样故障现象未修复，没有太多的信息可采用，只怀疑是一个通病。初步分析，该机由电脑主板加一个液晶电视板组成。其中液晶电视板供电和液晶屏背光受控于电脑主板部分电路，经跑图发现信号输入选择按键直接从按键小板到电脑主板，再到了液晶电视板，怀疑电视板上主控芯片RTD2668损坏。购新片更换后故障依旧，排除液晶电视板的问题，故障点还在电脑主板上。

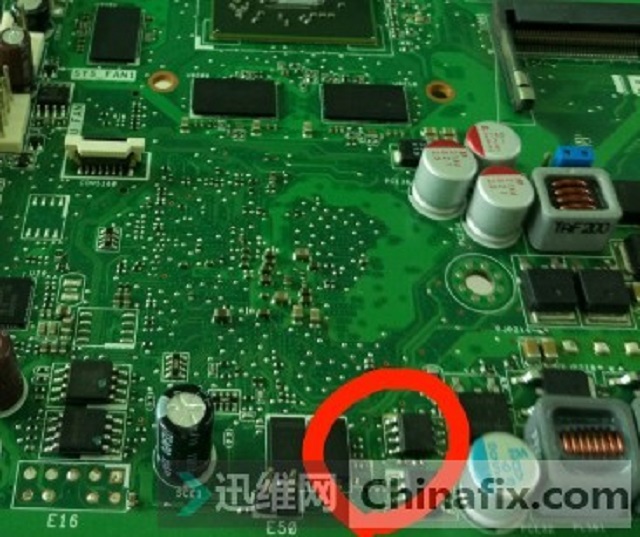

　　插入适配器输出线到主板，测主板3V5V待机电压已经正常产生，触发后测板上几个场管发现缺电压，其中无CPU供电无显卡供电，进一步测量发现待机3V和5V电压在触发后负责驱动的电压没有，损坏的应该是第一个图中的复合管，电感右侧的场管有3V待机电压无输出，对应场管G极为低电平，该驱动电压为11V，板上共有3个这样的驱动电压产生芯片。

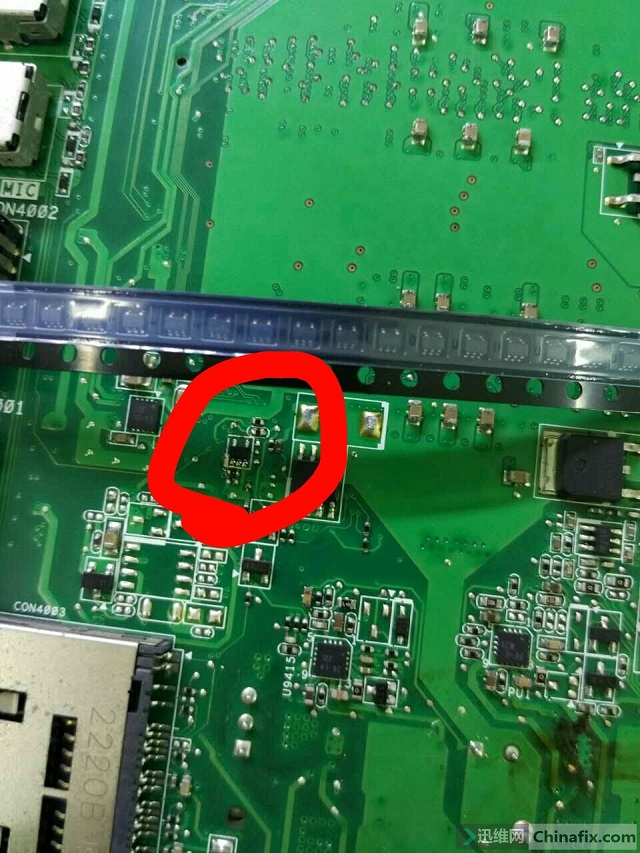

　　SOT353封装7个引脚，丝印代号为NP1，实际型号经查为UMC4N，内部为一个NPN与一个PNP管的复合管。经查找在华硕笔记本电脑的一个料板上找到电路结构类似，器件封装相同但丝印代码不同的芯片，更换后故障一样。可能不是同型管子，拆本身板上能够产生驱动电压的管子代换坏的地方的后可能在测试过程中有导致11V电压短到3V或者是5V上，故障变为3V5V不能产生。

　　3V5V主控芯片TPS51125发烫，经测为LDO3V短路，16脚VIN外接限流保险电阻2.2欧烧断，更换该芯片后LDO5V正常产生，但LDO3V依然没有且芯片发烫，LDO3V外围短路，判断桥芯片损坏SLJ85，购买并更换后LDO3V对地阻值100欧，加电后有2.95V，芯片依然有点发烫。

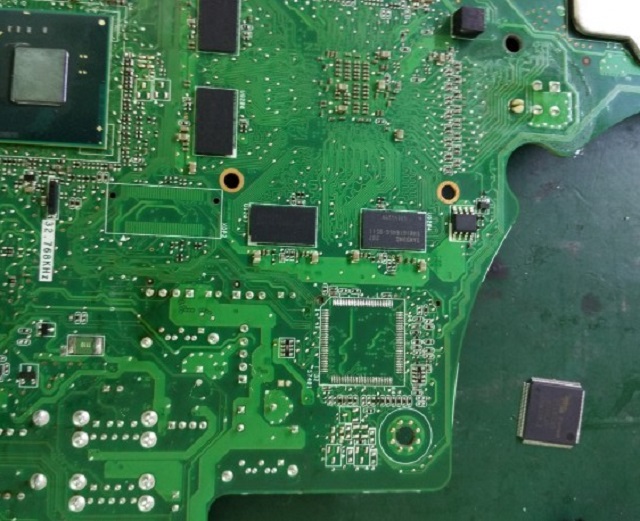

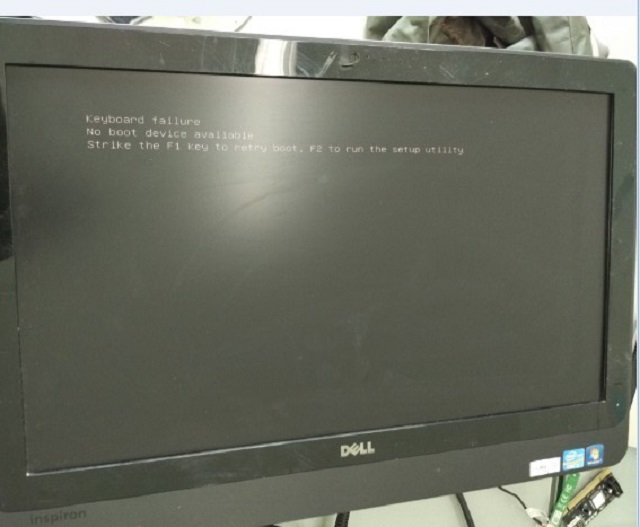

　　分析：桥芯片更换后待机时能用到3V的只有EC芯片了，摸EC芯片加电时间稍长后有不正常的温度上升，  判断该EC损坏，订货更换EC，更换复合管为原型号，加电3V5V正常产生，待机正常了，装机触发报错5声（提示未插入键盘），装硬盘测试进入系统正常，使用正常。此机修复。
