　　一块进水联想潮5000主板，原始描述为不通电，屏线接口烧坏。到货后检查，各电感对地二极体值是大概正常，上电直接就触发了，看电流应该是能够正常开机了，捡漏了？？因屏线座子只是背光供电的两个针腐蚀了，手上又没有好的座子，刚好有个NM-B601的料板，上面的屏线座子看着是同一型号，可惜座子是坏的，不能直接使用。

　　上风枪正反两面加热，把B244上的座子从主板上分离出来，小心把两个损坏的针从座子上推出来，然后直接拿风枪加热B601的屏线座，从主板座子上用镊子取两个排针过来，然后塞入B244拆下的座子中，完美替换，再把座子整体焊回主板上。这一方法可以解决手上没有配件的应急维修。


　　装配上散热器和其他线缆，插电确实是可以开机的，装系统机器很卡，大家都比较熟悉的那个H_PROCHOT#信号，一量确实为0V，之前有修过同样问题的板子，找了好久没查到哪里引起的，j最后直接在CPU背面一电阻处切线就OK了。简单排查一下也同样切了，进系统后CPU不再降频。




　　手上有个电池，装上去后不充电应该是过放了，撕开电池包装膜（大家拆的时候拆反面的膜就行，电池极点在反面就能测到，正面反而测不到），一测电芯电压两个都只有1.2V了，直接稳压电源调3V强制充电，等电压上来了再调高点点，两个电芯都分别充到3.2V以上，电池充电管理板就能自动解锁了，我这次直接充到了3.6V。再次装上电池结果大电流4A多，奇怪了，什么情况？一测电池隔离保护管的驱动脚是15V，插着DC插着电池，主板竟然还认为是电池供电。

　　充电芯片用的是大家都比较熟悉的BQ24780S，测AC输入，ACDET，ACIN，还有自身发出的6V都正常，结合之前修过的情况，一测第一个保护隔离管6414A果然是短路了，换掉插电不过保护隔离了。ACDRV没有电压，又把AC输入、ACDET、ACIN、还有自身发出的6V都查了一遍都正常，怎么就不出驱动电压呢？

　　插电源瞬间是有一点点电流的，但马上就掉了，测公共点也没有短路，用示波器测驱动信号也是能够瞬间发出来的，看情况是保护了。NM-B244好像没有PDF图，参考b601的PDF图在第二个隔离管后有个跳接点，把跳接点断开后隔离管的驱动电压出来了，接上又消失了，看着电流检测电阻有点发黑有点裂，量着又是正常的，直接从另一板上拆了一个同值的过来。装上还是不行，这奇怪了。测电池检测电阻与BQ24780S芯片的检测脚线路情况，芯片1脚与检流电阻后端不通。

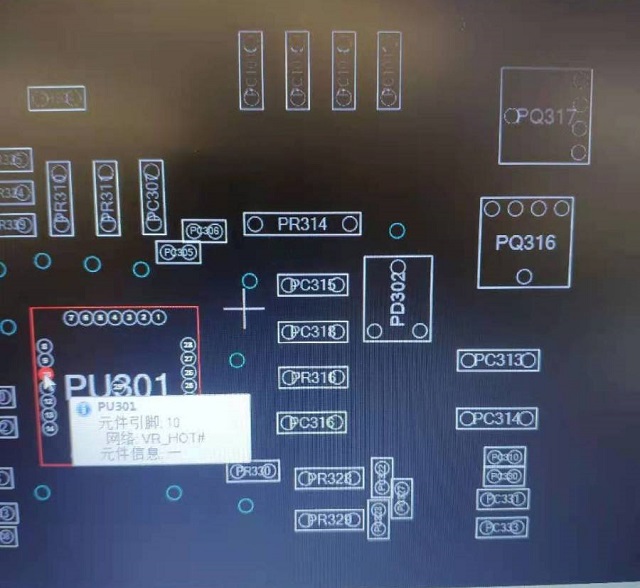

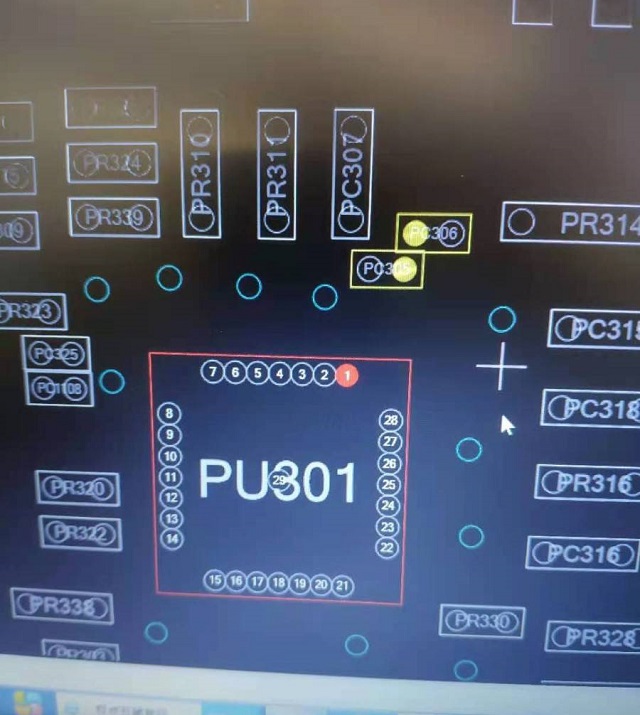

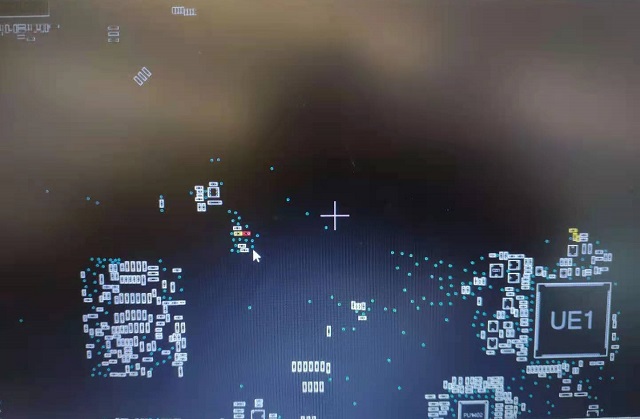

　　找到故障点了，应该是芯片没有检测到正常的电流信号，认为过流启动保护，关闭了保护隔离管的驱动电压，这下子就好修了，一般飞条线就行了。刚好这个B244的点位图是TVW格式的，用配套的软件是可以看到各层走线的。本着多交流的想法，我就跟着点位图把线路查了一遍，搞清楚为什么会断线。

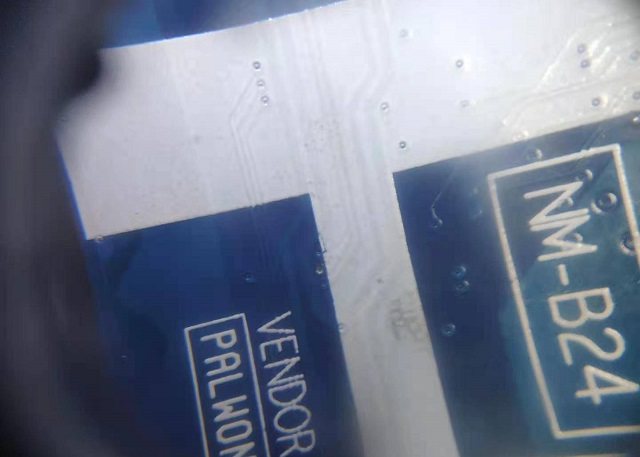

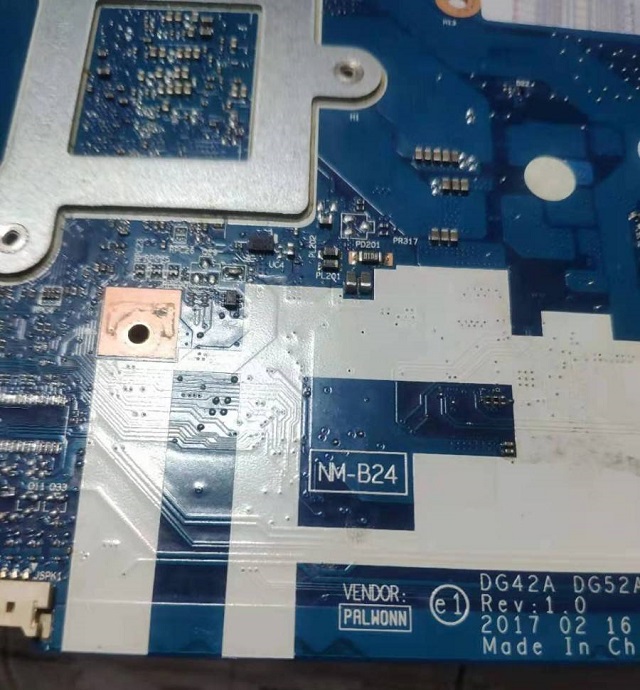

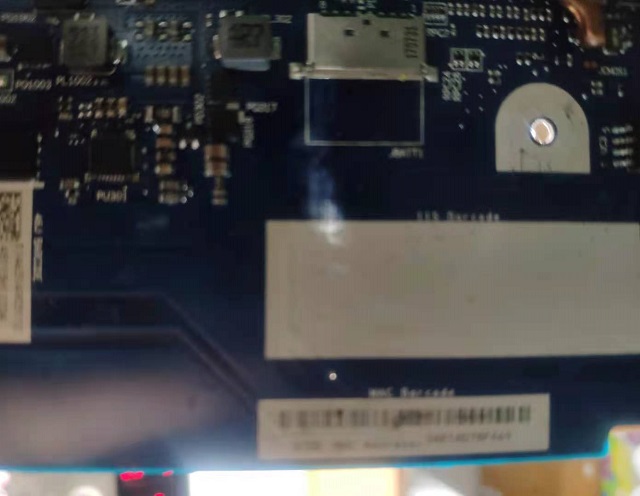

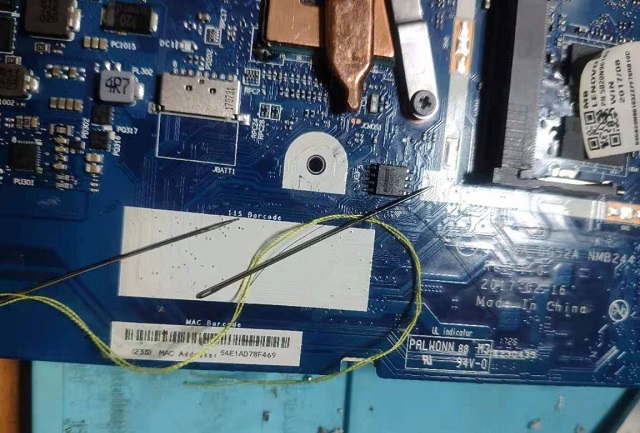

　　经排查发现在主板下方有个过孔因进水腐蚀导致过孔断了，导通方法：用根比较细头的针在主板的正反两面都捅一捅，把里面的阻焊漆给推出来，然后用一漆包线穿过去，再把两边的线路接通就可以了。因H_PROCHOT#信号也与充电管理芯片相连，之前的CPU降频很可能也是因为这个故障原因导致的。




　　修复完这个断线后再测之前切开的H_PROCHOT#,信号前端，已经不再是0V了，于是把切点的线再接回，测机器全部功能正常了。



  总结：

　　一、BQ24780S充电芯片只要得到主供电，ACDET信号正常，芯片就会输出一个6V线性电压，然后4脚输出保护隔离驱动电压，如后续电流检测（1脚，2脚）有故障，就会迅速关闭保护隔离驱动电压。


　　二、进水的故障机，主要的故障点还是关注高压（公共点电压）线路所到之处，毕竟有水有铜的地方就会发生电解反应，电压越高，电解反应越快越大。

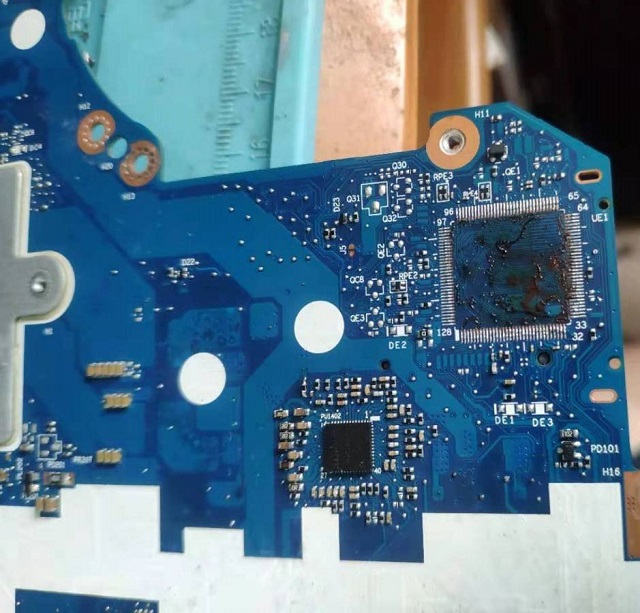

　　三、此款机器如果在EC周边进水，EC下方基本上都有比较严重的锈蚀，需拆下来清洗后重新焊接。
