　　上期维修的是使用过程中正常损坏的惠普暗影精灵4，历时一个月，把相关经验总结发论坛后大家都比较关注。近期又再修了一台同款机型，因该机型无图纸无点位，为提高大家的维修效率，再将维修过程总结交流如下：


　　一、原始故障现象是该机为朋友从闲鱼收到的机器，只知道送修过。他收到货后插电源小白灯不亮，整板目测无维修痕迹。朋友收货是个高手，诚信的买家，就是不会修，疑难杂症的都给我了。


　　二、转发快递到我这里后，好家伙，整机屏幕，键盘，散热风扇和铜管上全是油垢，难道这机是在专做外卖的厨房中使用的？以下简称为“油腻机”。主板外观不错，没有变形，三大核心没有被动过，整板无进水痕迹，没有明显看到维修的痕迹。


　　三、维修过程：之前有同款机器的维修经验，到手后测了一下各大电感对地二极地反向的值均正常。上电源小白灯不亮，要想小白灯亮起来，原理之前有讲过，现在简要的再描述一次：一是保护隔离正常，然后待机芯片产生线性的3VPCU给EC供电，然后EC相关信号脚与3VPCU上拉驱动3VPWM电路产生出3V供电，再通过一个转换管转成3V-DEEP深度睡眠电压，此时这个电压一并给BIOS芯片供电。

　　EC得到供电后就自动去读取BIOS芯片中的配置数据，这时可以在BIOS芯片各信号引脚（1、2、5、6脚）测到波形，待EC配置完引脚后即关闭3Vr的PWM驱动电路，继续保持线性的3VPCU输出，同时5VPWM电路也启动，输出为USB接口供电，小白灯就亮起来了。

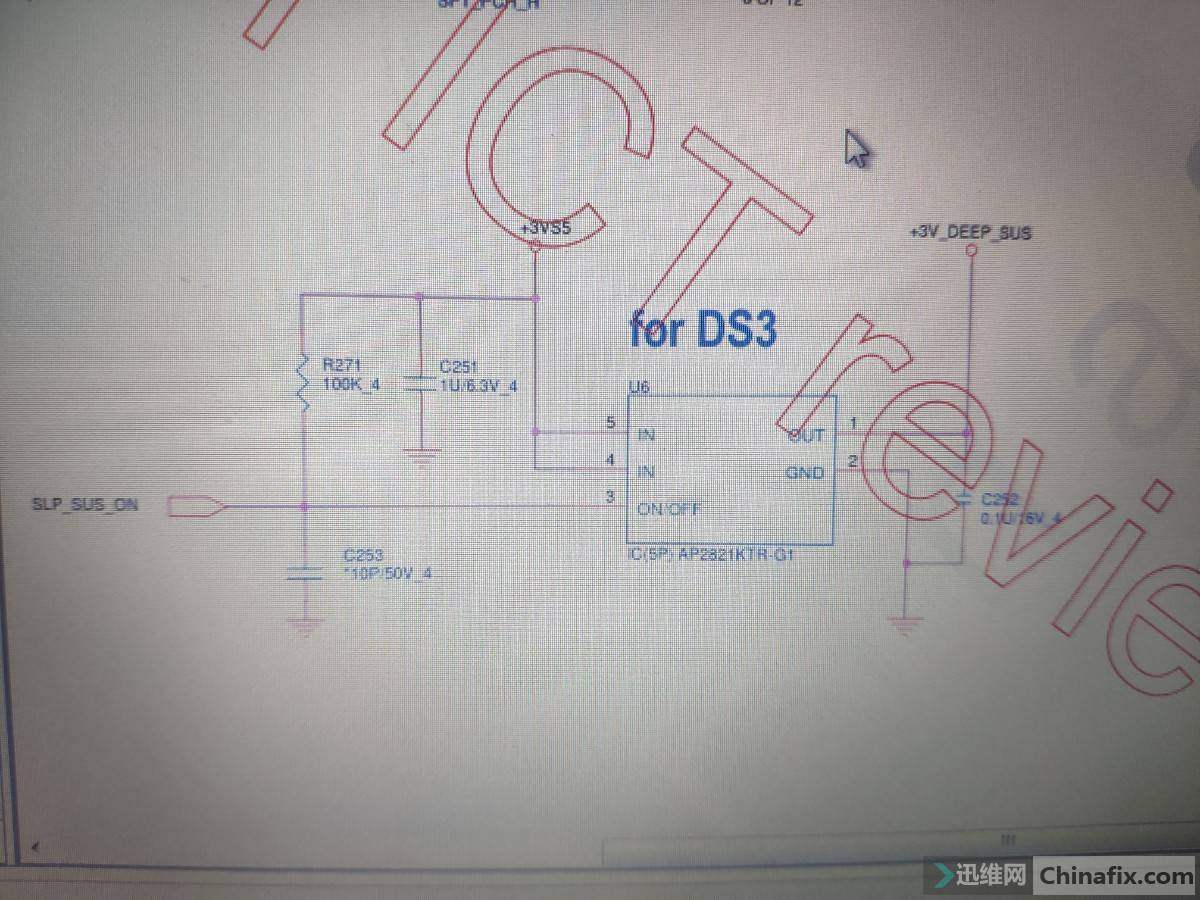

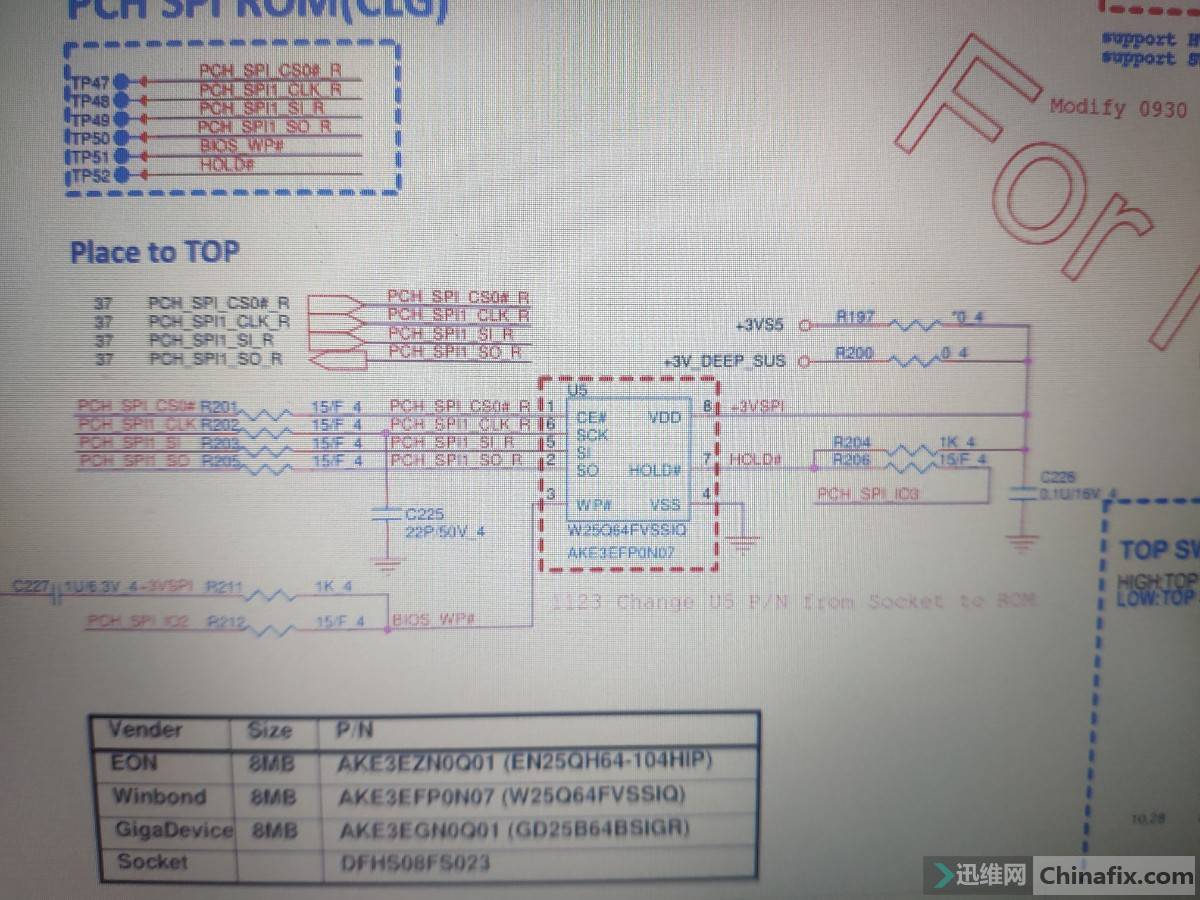

　　四、掉坑经历一：小白灯不亮，只测信号不测供电的坑。此机小白灯不亮，测BIOS芯片的1，5，6脚都有波形，就2脚是一个低电平一动不动。拆掉BIOS芯片还是一样，换了EC还是一样，奇怪了？测板层没有短路和并线的，随手再测一下BIOS芯片供电，怎么没有呢？怎么没有呢？怎么没有呢？二修机！！！二修机！！怎么就不按套路来测供电后再测信号呢！没图纸没点位参考之前的机器，广达代工的HP，都习惯用一个转换管把3VPWM电路产生的电压转换为3V深度睡眠信号供电，同时也给BIOS芯片供电。


　　没有点位没有图纸没有标号，之前修几个同款机器，供电都是正常的，也就没有跑过供电的电路。

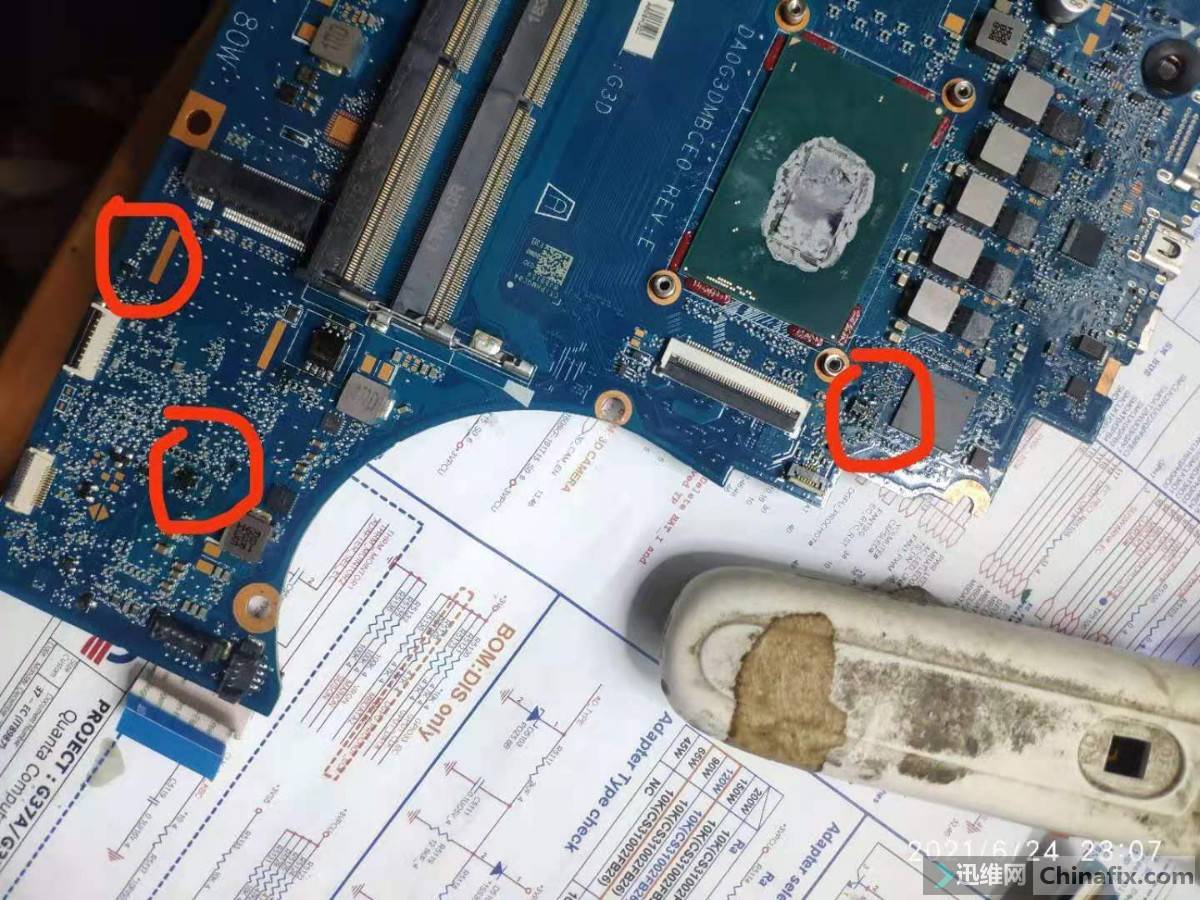

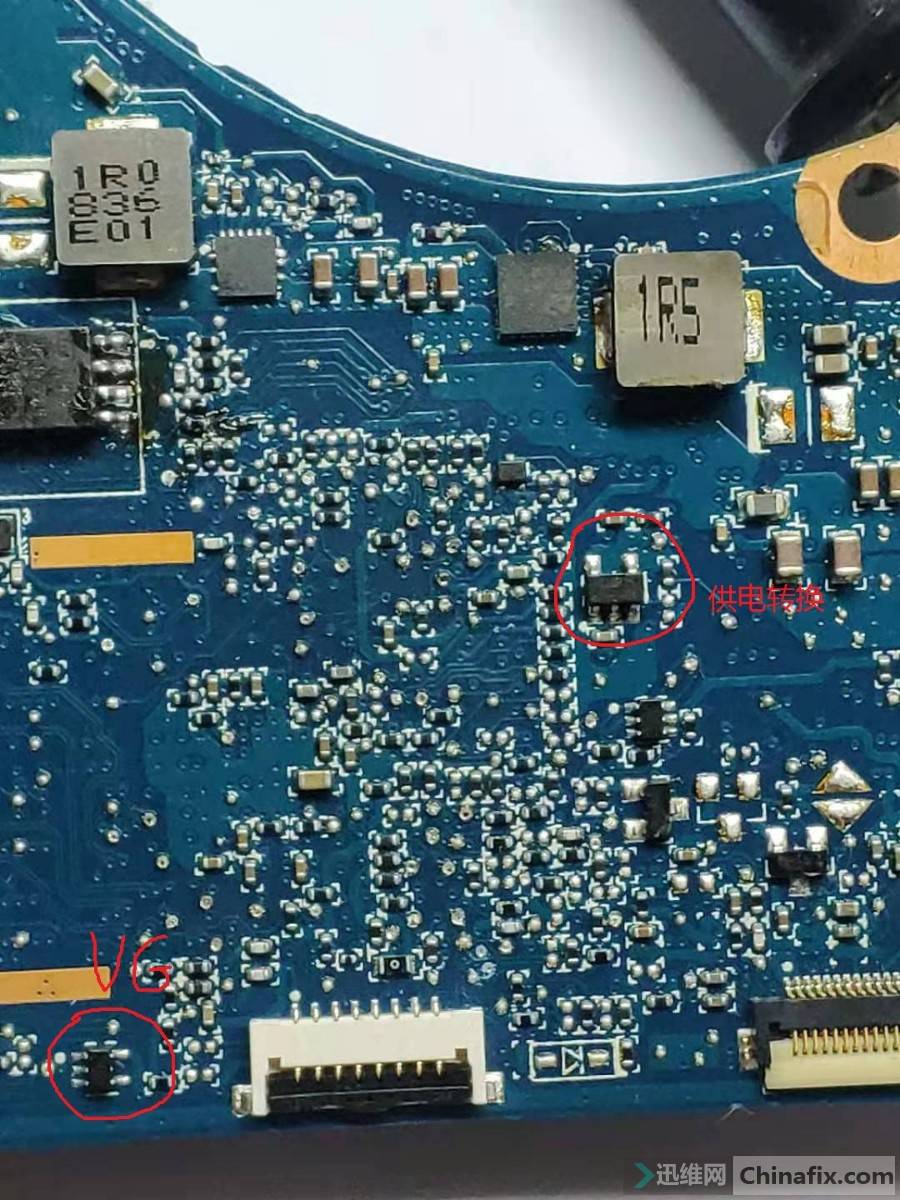

　　出来混总是要还的，万用表蜂鸣档搞起，一个表笔接在BIOS芯片供电脚上，另一个接在迅维配件部李总送的赠品上（铜刷），此处打个广告（买维修工具，还是迅维的产品质量好，服务更好，特别是优秀的李总，此处应该有联系二维码，但是怕李总不同意，还是大家自己点官网上的链接吧）。左刷刷右刷刷，终于在背面找到了几个点，可惜都不是转换管，最后在PCH背面中央的位置，找到一个空置的5脚焊盘万用表响了，看着是像转换管，其中一脚接的是BIOS芯片供电，另有一脚接的是3VPWM电压输出端，怎么会是空的呢？


　　拿出万能的料板一对，果然被一修的师傅拆了，风枪拆的。技术不错，拆得很完美，拆了一个就有可能拆两个。从这里开始对着料板玩起了小朋友的找别扭游戏，经过全板多次扫描，发现在靠板子下方边缘的地方，又少了个代码为VG的6脚小芯片，再看看上面，屏线供电的3.3VLCD供电转换管也被拆了。一一从料板上把这三个件拆下装到目标板上，再次上电，机器的小白灯已经亮起来了。




　　五、掉坑经历二：触发掉电查错温控，小白灯亮起按开机键电流到28MA左右，有时候是到35MA，机器瞬间就掉电了，小白灯还会黑掉再亮起来。小白灯受控于EC，小白灯黑掉再重新亮起，从程序上来说就是EC重新启动了一次。按开关触发-故障信号-引发EC重启-关掉电白灯-EC重启完成-点亮小白灯，这个就是小白光黑掉再亮起的过程。

　　参考同系列有图纸的机器，能够引起EC复位的，一般来说就只有供电和复位了，时钟由于是内置的就不用考虑了。测供电3VPCU确实会有一个很小的波动，但不至于引起欠压复位。测复位信号，发现了有复位的动作，难道找到故障点了，上示波器对比了SLP3#和复位信号，确实是复位信号早于SLP3#信号先下降，从而引起整机掉电。

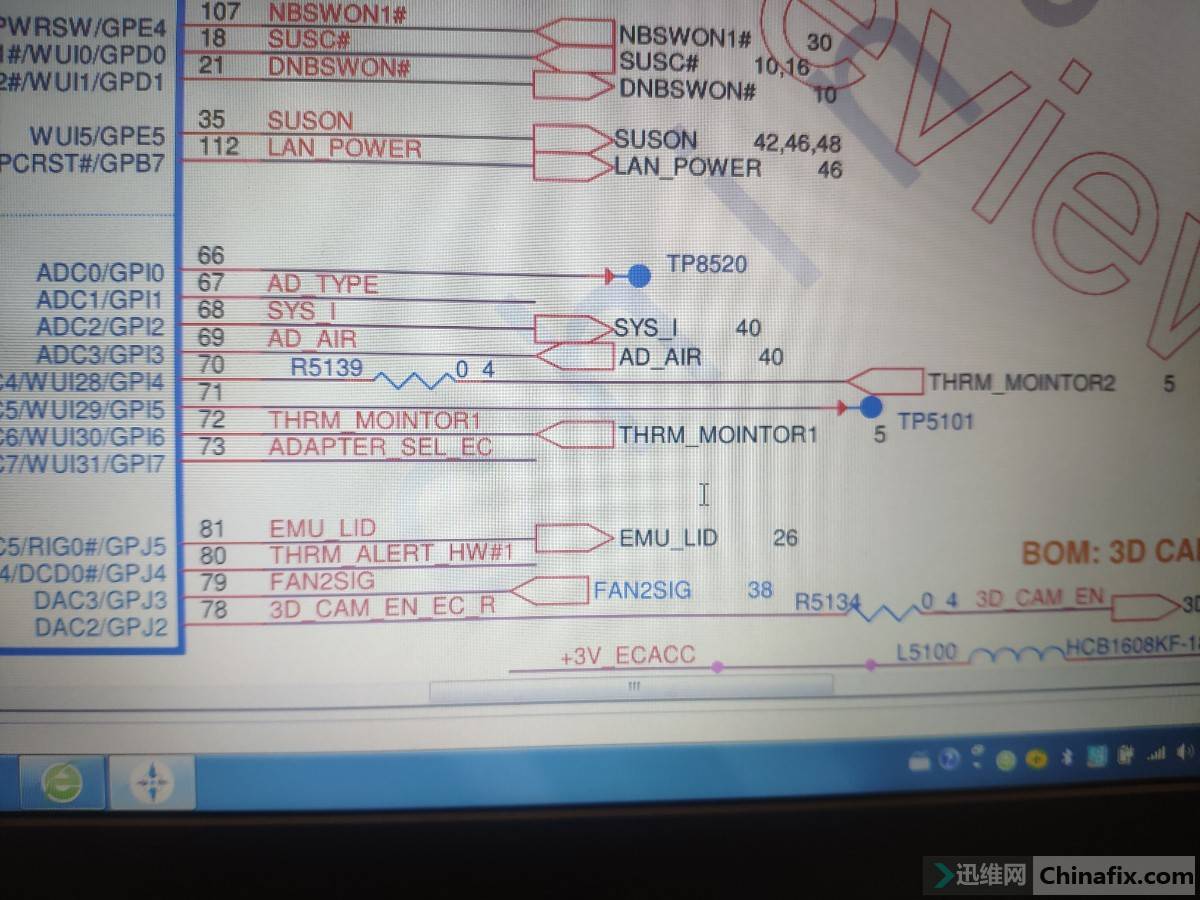

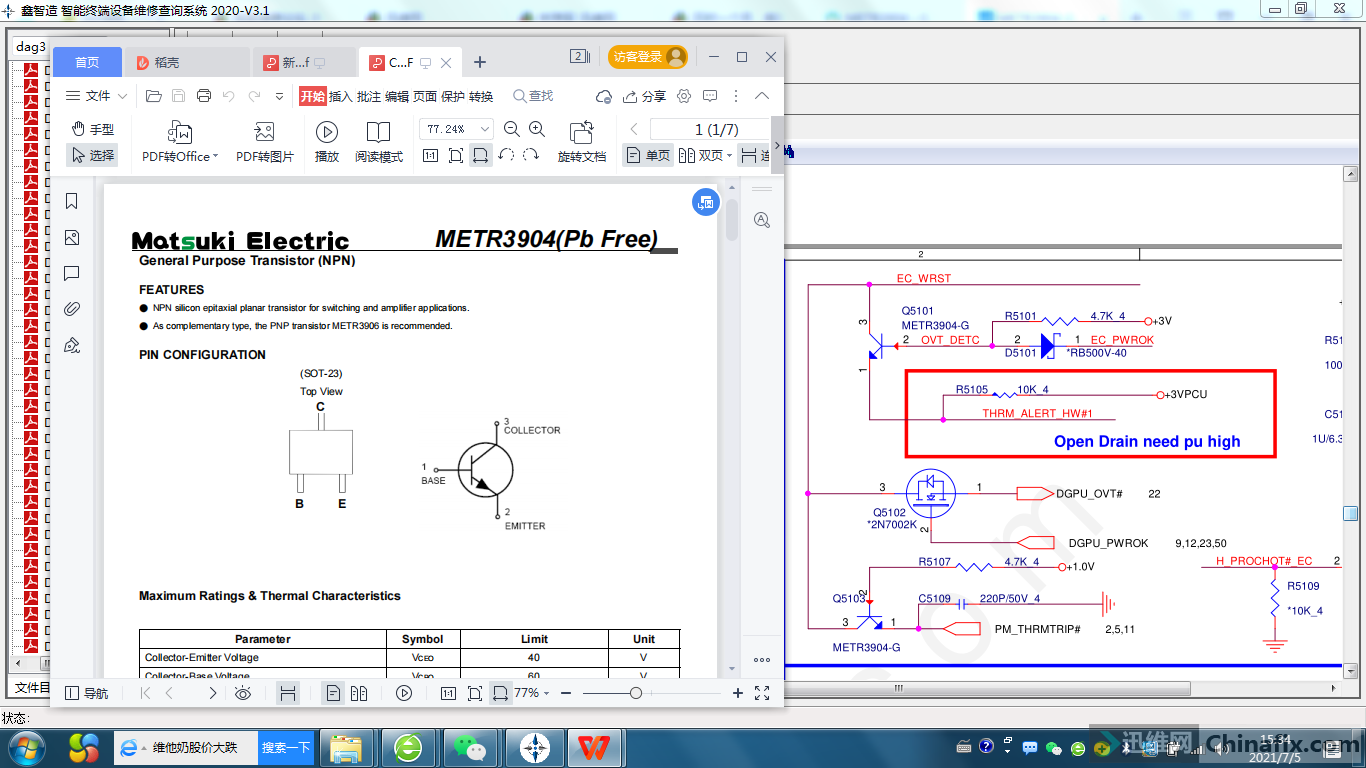

　　由于之前有过被拆三个件的情况加上现在触发掉电，EC发生复位的现象，于是目标又集中到了温控信号上，。参考该型EC的图纸ITE8987E，同款机型的温度信号检测引脚是第70和72脚测有2.6V，同时发现参考图纸中的三极管所标示的引脚，好像是不对的（因为没有找到后缀为-G的，G应该就是指环保的无铅，可以不用管），3904的1脚是B极，2脚是E极，3脚是C极。对比了料板中的EC对应引脚电压也是一致的。

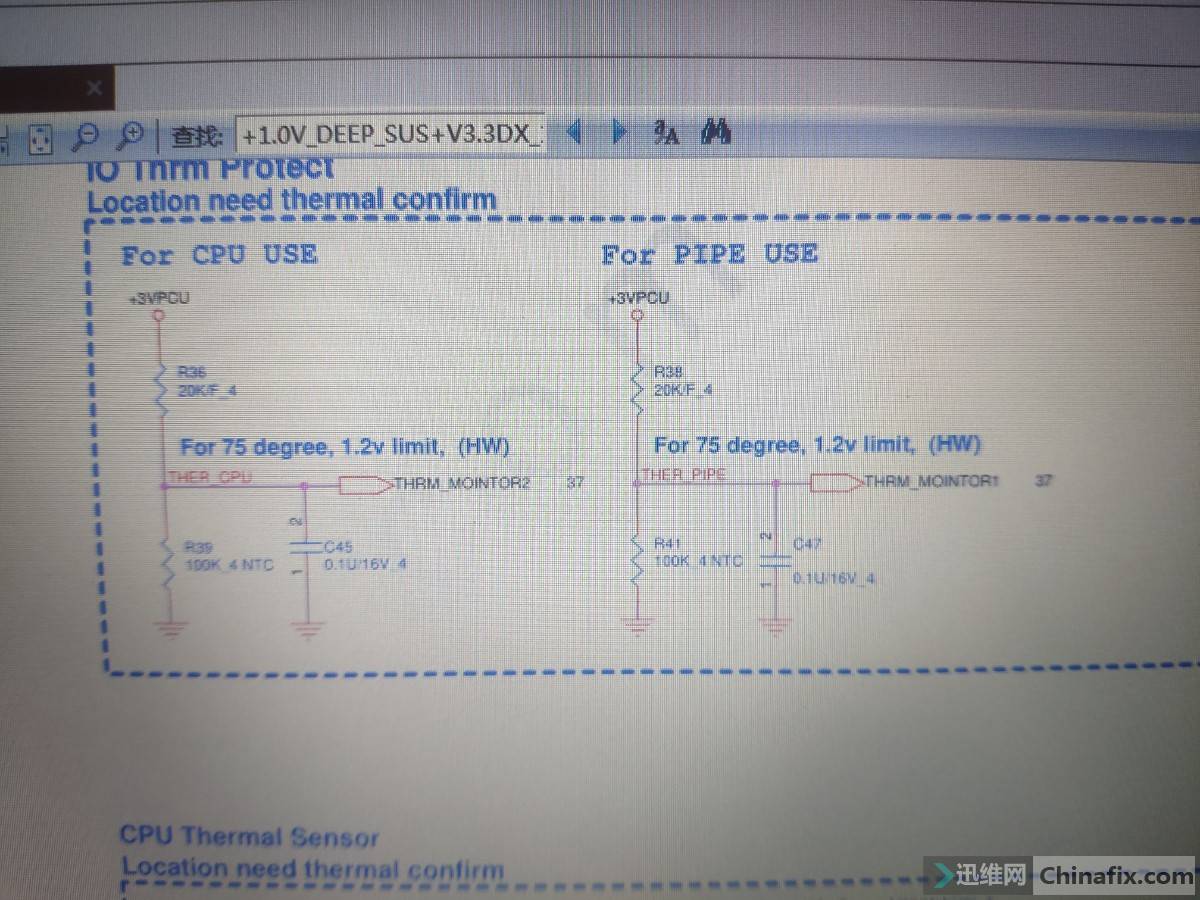

　　查看参考电路，温控电路比较简单，就是一个NTC电阻参与分压，刚按开机键就掉电，温度还没有起来呢？初始分压是对的，说明温控电路（信号）应该没有问题（这一查温控的过程用掉了两天的业余时间，开始找到了对应的三极管来检测，发现怎么脚位都不对，最后确认是图纸没有标对，用了一天，后面又想找到对应的NTC电阻，方便之后维修，扫了一圈实在是没有发现，就直接测电压了）。

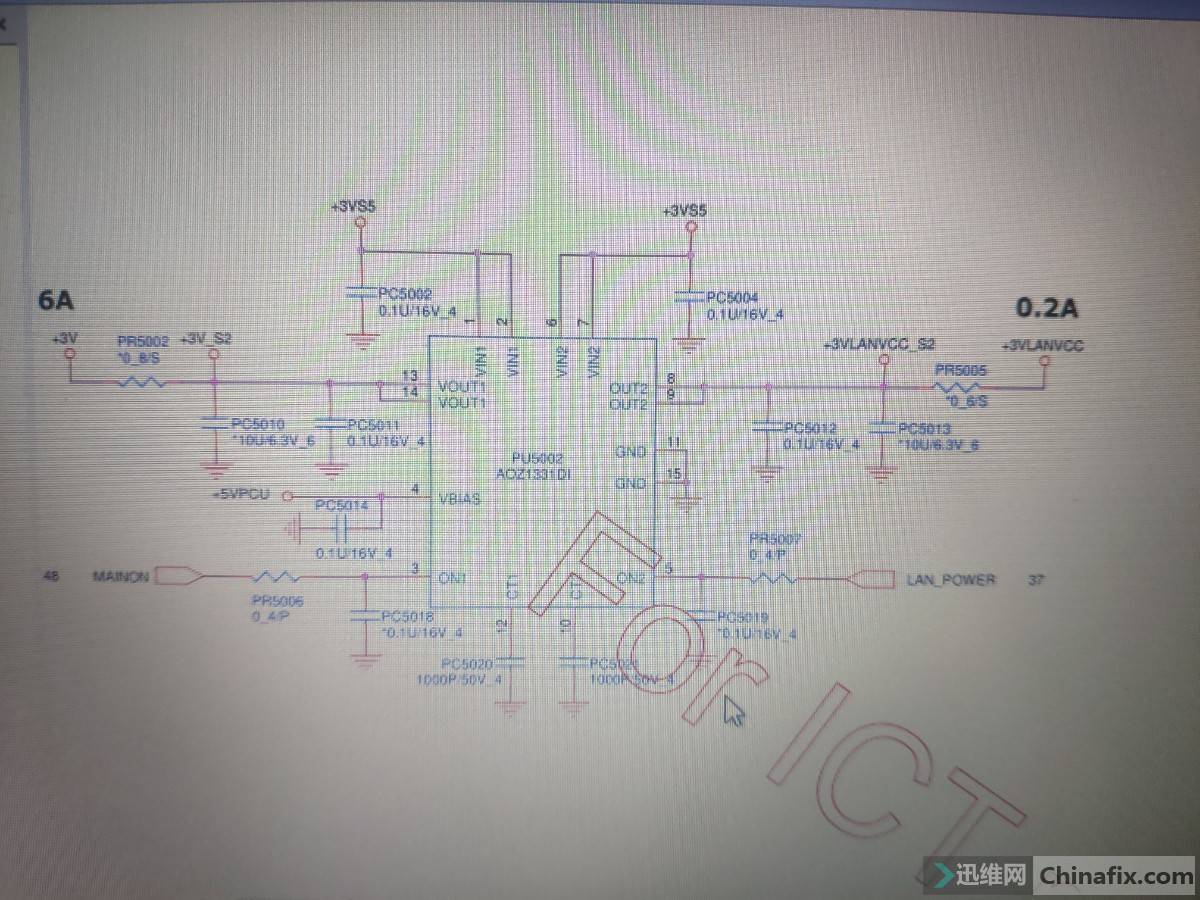

　　六、掉坑经历三：修复后级转换电路短路，太着急差点又误判了。排除完温控后引发掉电的就只供电了，其中又有：短路、未产生、EC反馈线路断线等情况，刚好维修期间又收了个摔坏的同款机器，对比测量了一下，各电感对地二极体值都正常，在掉电之前的瞬间，基本的电压都能瞬间出来。一级电压没有短路，那就是后级电压了。后级转换电路，新板子都用的G2898小管子了，双路进双路出，在板子上有两个这样的芯片。

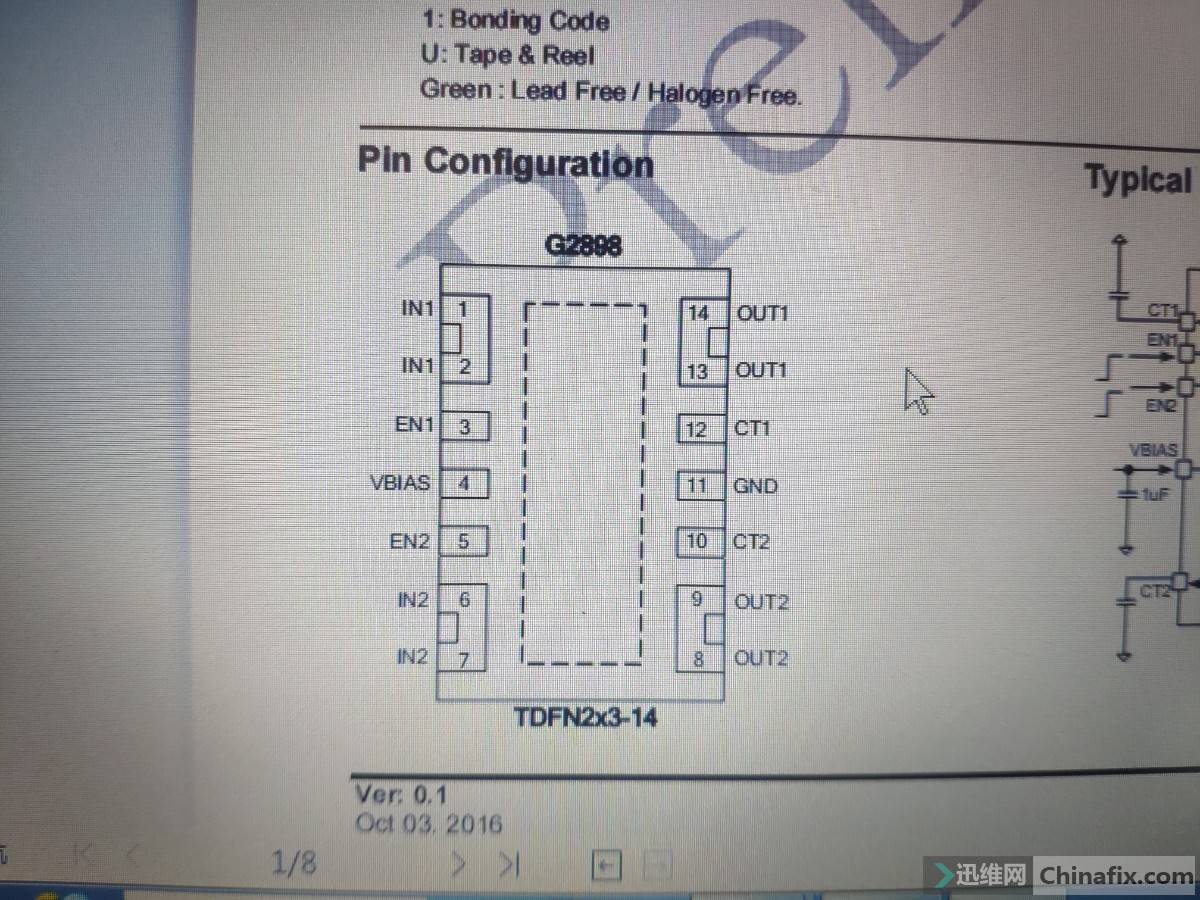

　　一测果然中间那个后端短路了，拆了转换管，前级是不短的后级短。对比摔坏但能上电的板子，这个点是3.3V的，于是直接接了电源的3V过来烧烧机。怎么后面有个灯亮了，网卡灯？网卡有点烫，就是它了，上风枪拆了不短了。装回转换用的原芯片怎么还掉电？百度下芯片的PDF图，好像是5脚是EN脚，测一下触发瞬间有高电平过来，IN的引脚上有电压，烧断路了？

　　找料板，这料板上的件我还真舍不得拆，就买了一个料板，修这个机型还要靠它了，从另外的广达代工的板上找了个同型芯片拆了个过去，怎么还是掉电？又拆了重新焊一次触发还掉！！！不对不对，是掉到18MA了，过了两三秒电流重新起来了，这机器第一次触发就是这样的。刚才是太着急了，看它一下从35MA掉下来，就以为故障没排除掉。


　　七、掉坑经历四：备份BIOS标注不及时，BIOS版本不对不显示。由于这机器来的时候记得是备份了BIOS的，工作卡位比较小，用来看图的笔记本的键盘都被板子挡住了，没有备注全机器序列号，看到备份的BIOS文件夹中的文件瞬间蒙圈了，按最近时间的找了一个，只能是估计了（开始用的是论坛下的，之前确认过能亮的，在这次维修开工前就已经直接刷上了，现在开机亮了）。

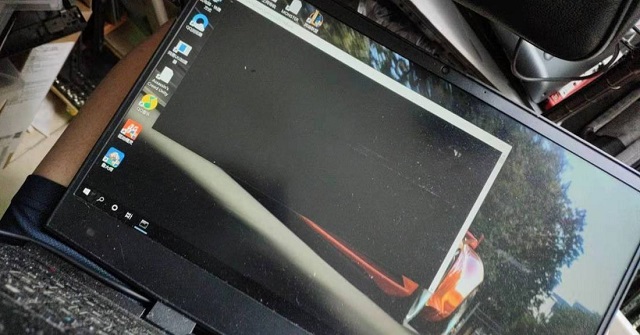

　　本着维持机器原机序列号的想法，还是把原机的数据写回去吧！于是写了个备份的数据，结果不显示了，上到1.2A多的时候重复掉电，后来想想我之前在这个板上拆的BIOS芯片中的数据是原机的，被我装到了料板上，于是又从料板上把这个BIOS给召唤回来了，终于，历经多次掉电重启后，机器终于重新亮了。后面从另外一个板上找了个网卡（好像是RTL8118），装上后再测试已经正常了。


　　八、掉坑经历五：收货不清点，缺件少件搞晕人。在装散热器的时候怎么找都没有找到底面左侧的风扇，还没有了左侧小板的排线，没有了右侧的小板。把工作区域翻了两个来回还是没有，只能是把自己的配件先装上去测试了。最后问了朋友，才知道他压根就没有发过来。


　　一如既往的最后来个总结：

　　一是无图无点位的机器，手中最好是有个料板，然后参考同系列机器或同平台同代工厂家的图纸。这样基本上EC是一样的，然后用料也基本是一致的，最重要的是同一系列的，时序应该也是差不多的。

　　二是没有搞清楚故障原因之前不要乱动，有些问题不是三板斧能解决的。

　　三是电路元件要以实际装配的为准，与图纸不一致的，要确认后再继续排查。

　　第四是没有对应图纸和点位的，实在找不到元件，就根据同型参考电路最终的电压、电阻值来判断电路的功能实现情况。

　　第五是维修过程从接机开始就要做好记录，包括配件，维修过的地方，BIOS数据重刷前的备份标注一定要详细。
