故障现象：上电1A大电流有短路，里面断电

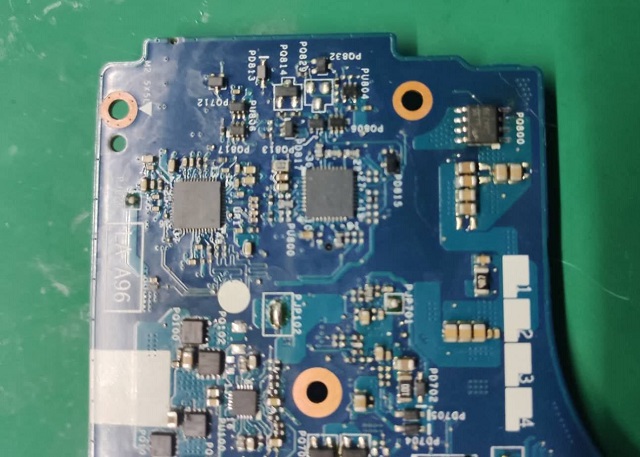

　　维修过程：拆机各电感打值发现短路，公共点短路阻值为00，从适配器跑线路找最初公共点隔离管，发现第一个自导通隔离管击穿，更换 。

　　发现5V上管击穿更换，公共点阻恢复到200多，肯定还有其他地方，大短也检测电池，打值电池充电感和公共点相通 阻值为0，PQ705复合管击穿更换后公共点阻值恢复400多正常。


　　打电池电感阻值只有几十欧姆不正常，断开电感前端有几百阻值，后端只有几十，后端有问题。跑线路发现周边没有不正常的，直接烧机接3V发现背面有个滤波电容发烫，5个并联电容开始打都是正常的，应该是漏电。拆掉更换，电感阻值恢复到几百正常，焊好电感。

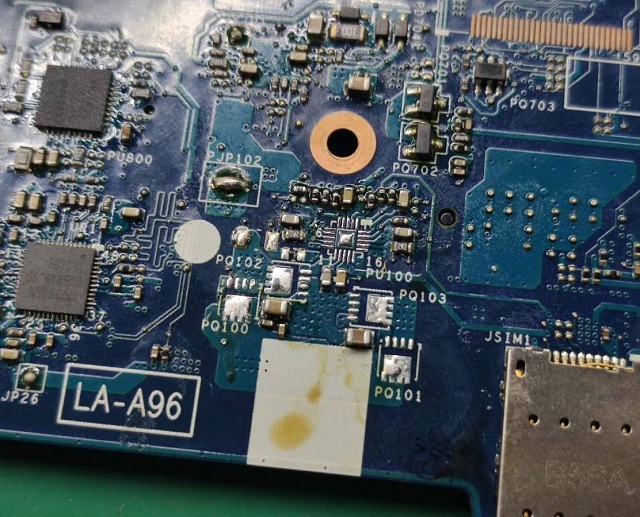

　　公共点和各地方不短路上电待机没有，测公共点只有18V，而适配器是19.5V假公共点， 测隔离发现PQ700 G极电压和公共点电压一样19.5V，怎么可能导通？继续跑线发现PQ700 G极是由PU700控制。PU700芯片图纸没找到，在鑫智造找到一个图纸DELL的使用此芯片，查芯片条件正常，就是内部输出19.5V。

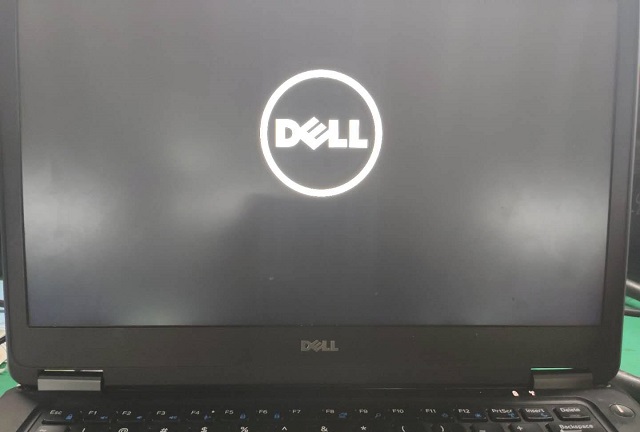

　　换芯片更换后PQ700导通，公共点电压正常19.5，有待机电流了。按触发无3V5VPWM输出打值电感400多正常，测待机芯片条件各供电正常，EC正常发出开启信号，有线芯有基准。换待机芯片按触发3V5V出来了，上电了立马关电，装好CPU散热器和内存，直接跑码亮机，到此维修结束！
