迅维实地学员分享：联想M40笔记本显卡供电烧糊维修
本文为迅维实地学员wmj742879706原创，迅维论坛ID：949277
原文链接：https://www.chinafix.com/thread-1210394-1-1.html

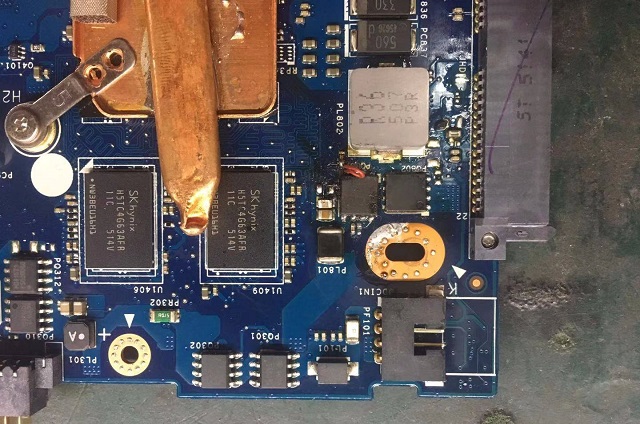

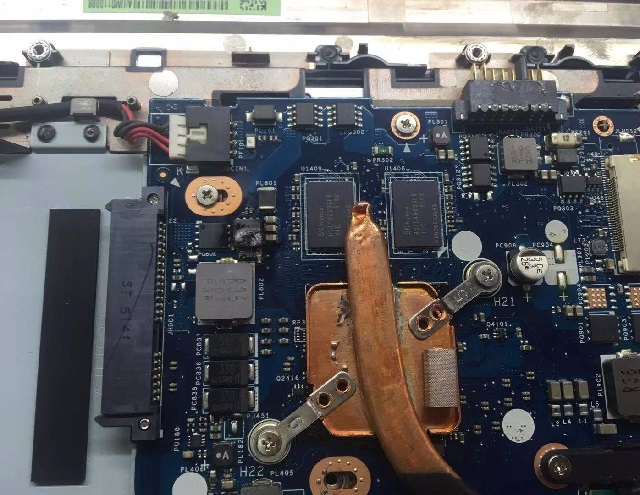

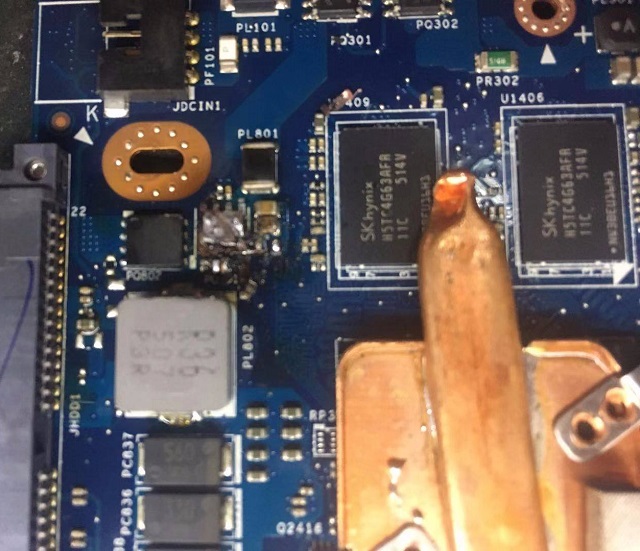

今天接到一台联想M40笔记本，机器已经被拆开了，观察外观PQ801烧糊了，拆掉焊盘都烂了，打值旁边的公共点电容对地为0。随便拆一个显卡供电电容不短了，料板找N管干上，打值D级495，S级35，G级197，不对劲。

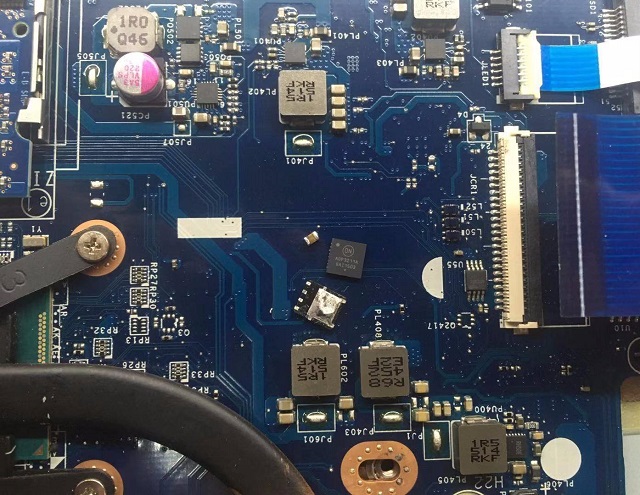

翻图查看确认是VGA_CORE，把焊盘飞线补起来，G级旁的0欧电阻飞线连好，任意PWM的上下管G级都不会低于400，板子翻过来打值NCP3211A芯片的22脚也是197，那直接料板拆NCP3211，比较两个芯片脚位定义一样，那就干上去。

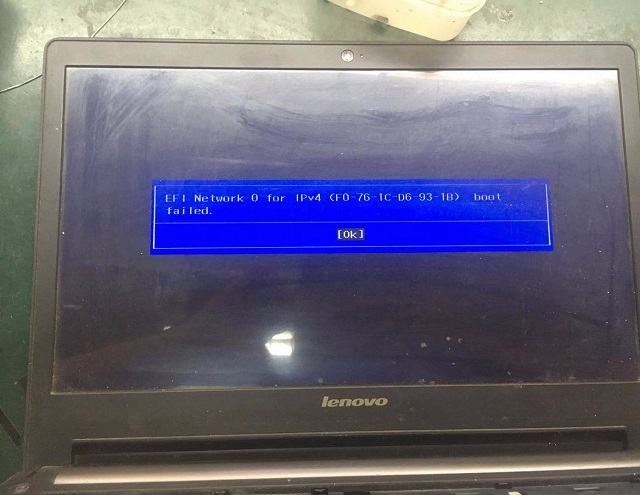

测量上管G级465，下管G级410，正常了，再次确认全板电感打个遍都没短路，那就直接插电按开关亮机了，但是装WIN10独显驱动的时候蓝屏了还安装失败，别是显卡挂了？

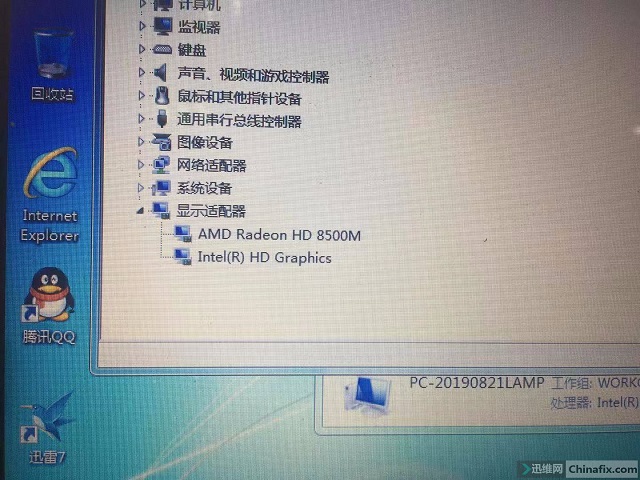

再次对独显主供电VGA_CORE测量0.9V正常，辅助供电测量+1.5VS_VGA和+1.8VS_VGA和+0.9VS_VGA和+3VS_VGA测量都正常，再换个WIN7系统，OK，一切正常，维修结束。
