机器型号：sony VPCEH-111T

　　板号：Z40HR

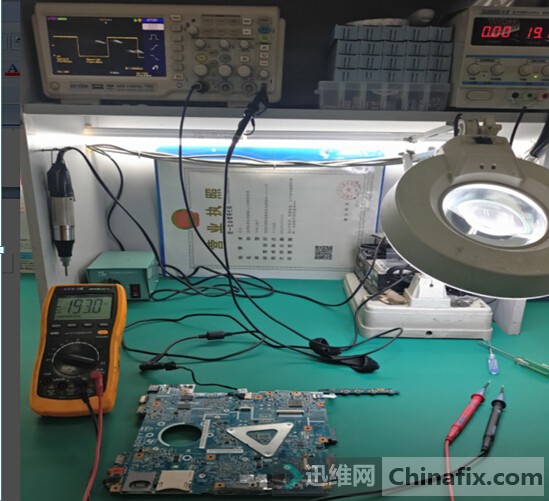

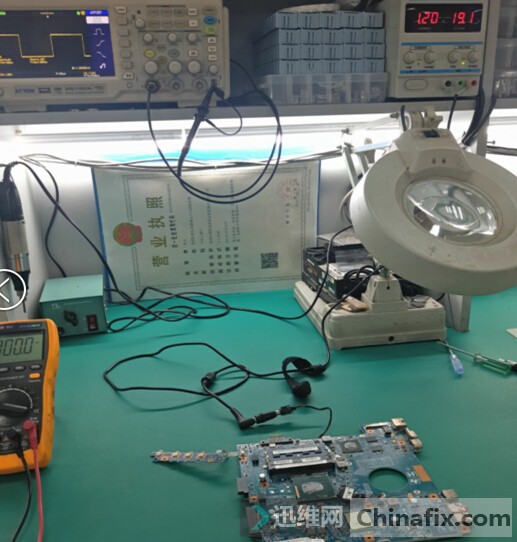

　　维修过程：接到机器插上可调电源待机正常不触发，拆机后发现待机芯片、EC换过，桥焊过，测量待机、3V5V均正常，开关键上也有3.3V，按下去接地为0V，但是依旧不触发。

　　查看下，手上还没有这个图纸，从论坛上面下载，下载了好几个，板号都MBX-240，图纸明显对不上号，找了好半天，终于找到一个能对的上号的图纸，仔细查看图纸。

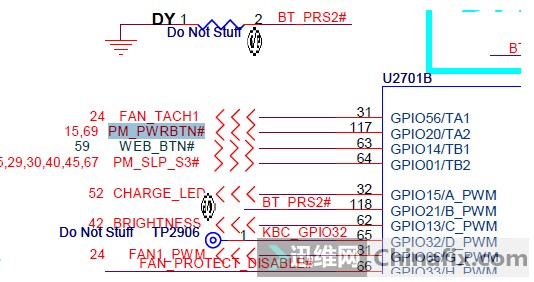

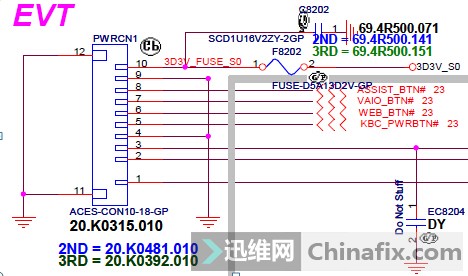

　　开关排线上，5PIN是开机信号键，按开关键实测有3.3-0-3.3的跳变，接着信号查，KBC_PWRBTN#经过电阻R2757后更名KBC_GPIO6，连接到EC(U2701) NPCE795PA0DX   93PIN，既然有输入，那就应该有输出信号，输出信号PIN在芯片117PIN。

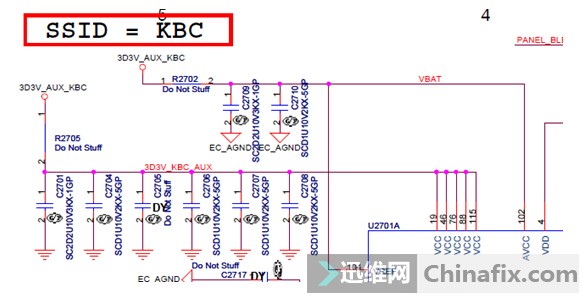

　　可是117PIN没有任何反应，只好按硬件工作原理一步一步来查，供电、时钟、复位，供电 3.3V  1946 76 88 115 102 104 PIN位都挺正常的。

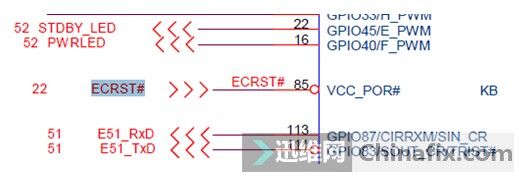

　　时钟67、68 PIN是连到PCH南桥里面的，测试南桥供电晶振也挺正常，时钟67、68 PIN没有发现异常。再来看一下，EC的复位信号85 PIN只有1.2V电压，明显不对。

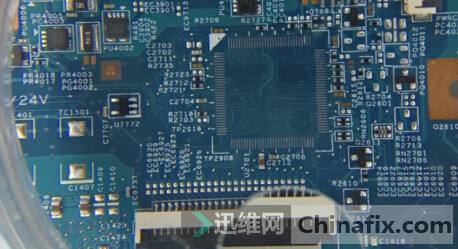

　　下一步来仔细的检查问题所在点，当我测到U6001时除了4PIN接地外，其余7个PIN都是3.3V，明显的不正常，将U6001拆下来再测量电压还是一样，这个MX25L3206E，1  2PIN、5 6PIN相连着EC又连着PCH ，初步分析EC损坏的可能性较大。

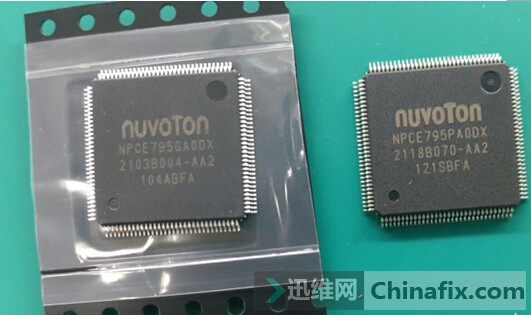

　　找到我的备件盒，居然只有NPCE795GA0DX这个EC ，可板上是NPCE795PA0DX，看到论坛上还有人代换成功的，决定代换下。




　　代换后待机正常，测量U6001脚位是没有电压的。



　　装上CPU内存风扇，上电有跳变。

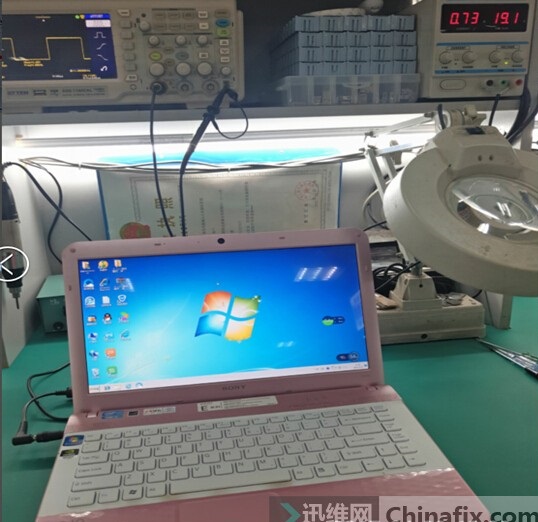

　　装机接屏测试OK，维修结束。
