机器型号：联想 G480



　　板号： LA-7981P



　　故障现象：进水不开机



　　维修过程：机器拿过来时客户描述说几个小孩在玩，一杯清水倒在上面了，然后电脑就黑屏开机开不了，晾了一晚上，再开还是开不了，第二天送修到我这里，开好单据留机检测。

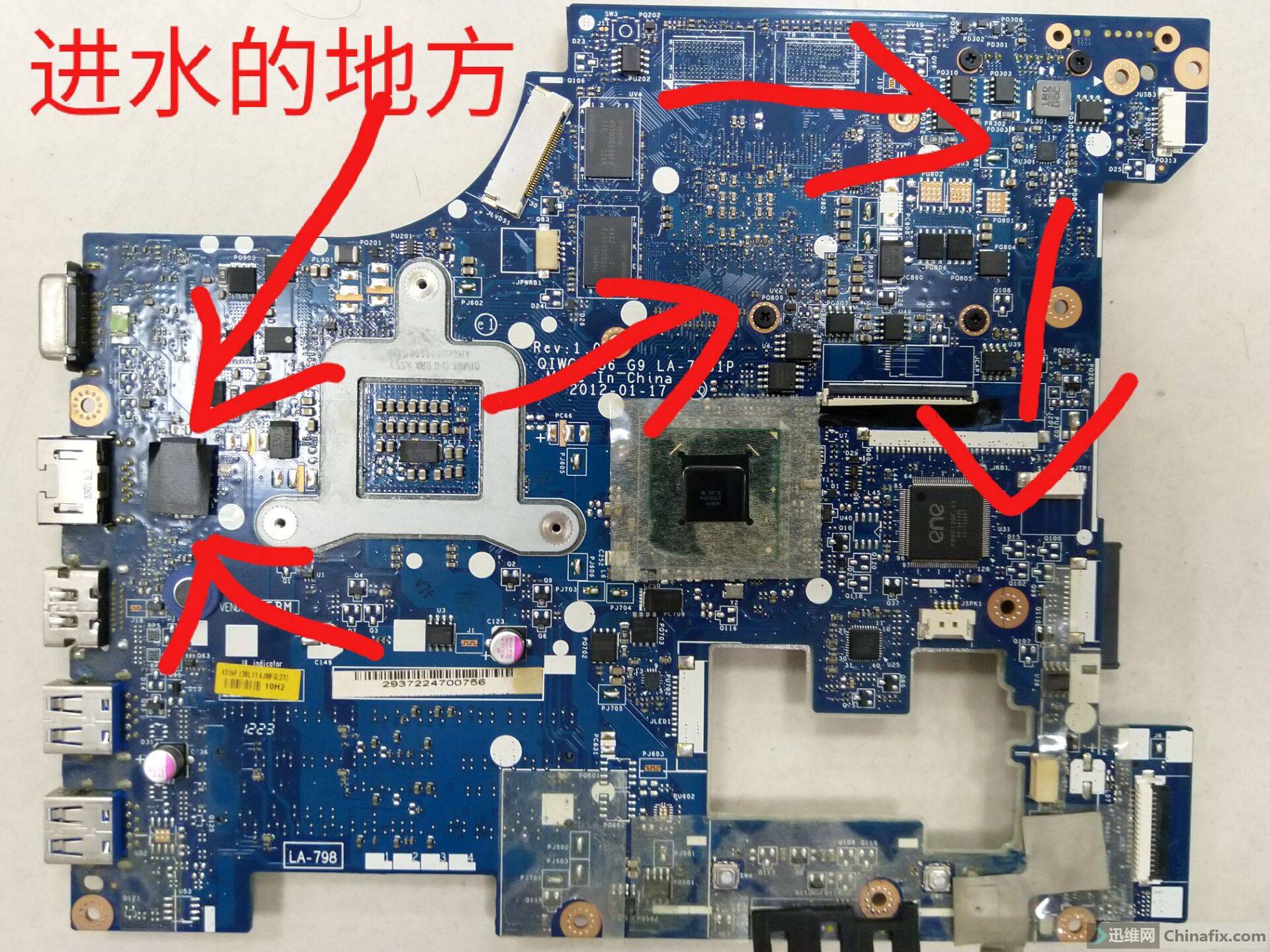

　　拆开机器检测主板，从键盘进的水，由于是清水再加上一晚上时间，主板上不是很明显，但从C壳这面看水流过的面积挺大的，由此判断进的水肯定也不少。

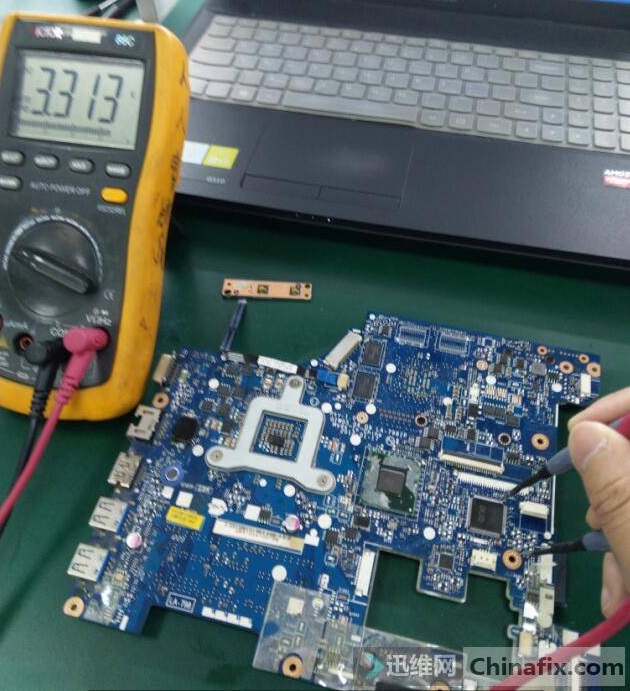

　　先测量一下各大电感阻值基本正常没发现异常阻值，下一步来处理进水的地方。洗板水洗了好几遍基本上都处理的差不多了，保险起见拿到返修台（由于没有烤箱只有返修台）恒温100度烤了5分钟，冷却后再上电测量待机电流正常0.01，供电19V正常，待机3V5V正常，开关板上3V也正常，按开关没有任何反应。

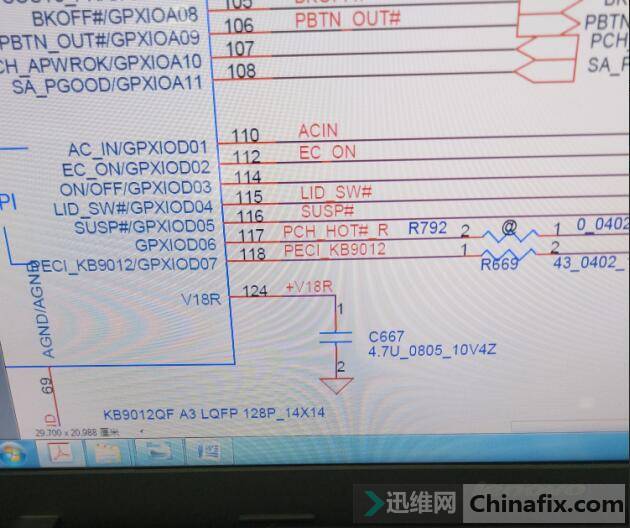

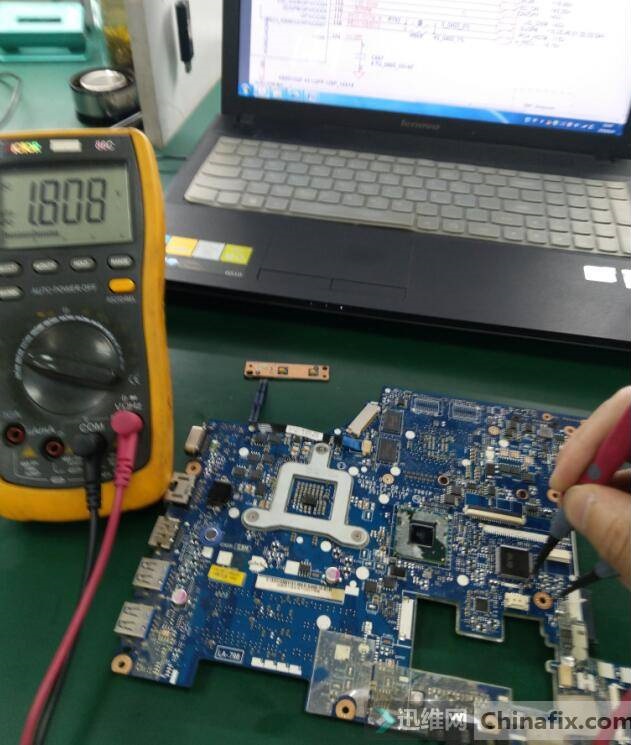

　　打开图纸按时序来维修，首先测量了电源检测及相关信号电压，ACIN  110PIN  3.3V，EC_ON 112PIN 3.3V，LID_SW# 115PIN3.3V，+V18R 124PIN  1.8V。

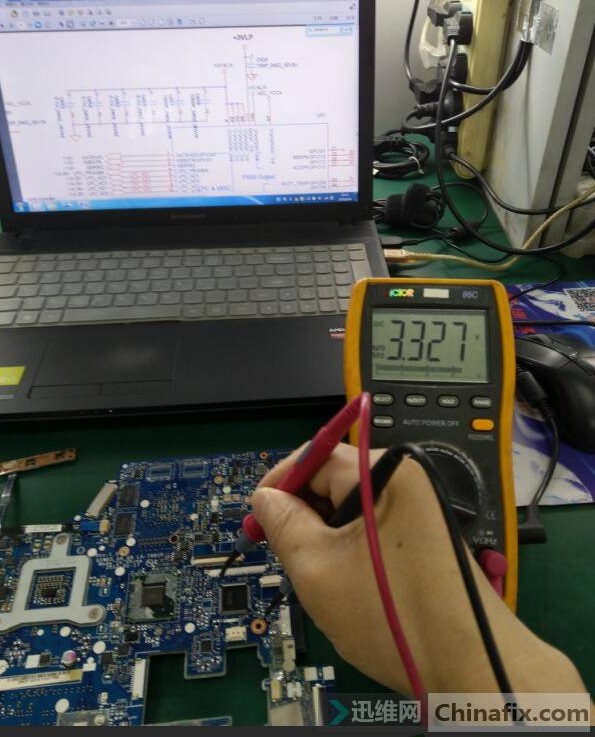

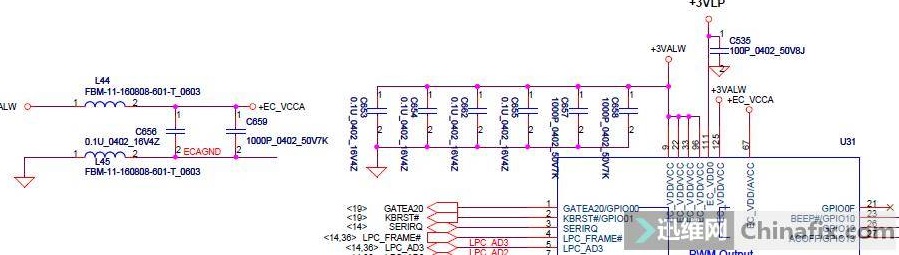

　　测量EC的供电脚位，9PIN、22PIN、33PIN、96PIN、125PIN、111PIN  67PIN均正常3.3V，进水的容易断线，每个脚位都进行测量一遍。

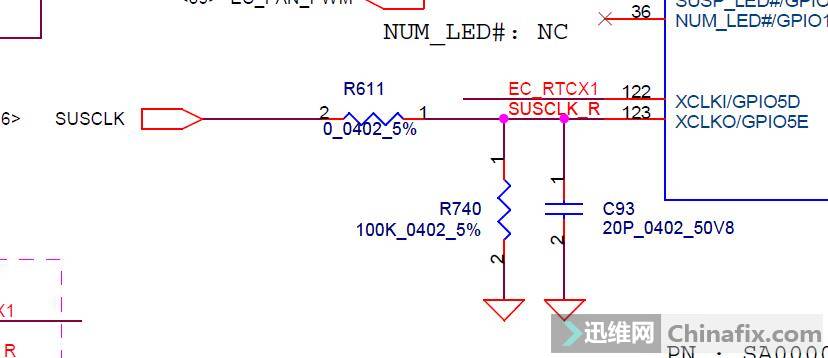

　　供电没问题，下一步就是测量时钟了，时钟的脚位图：

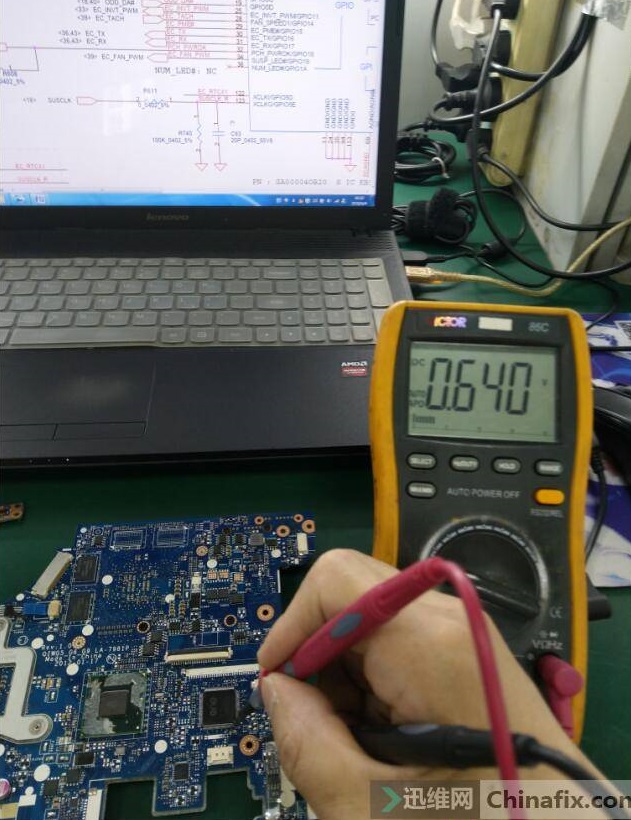

　　实测电压正常0.64V。

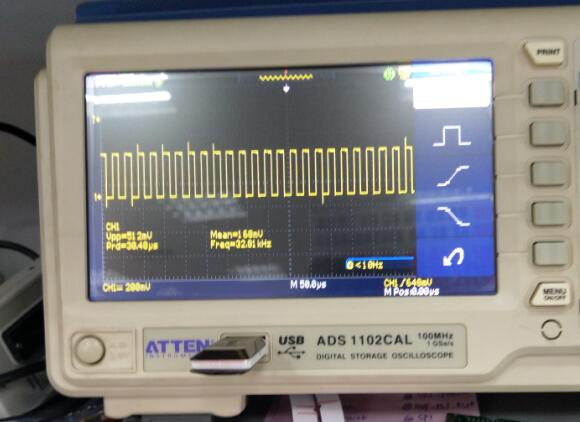

　　再测时钟的波形，波形频率32.768KHZ，实测32.81KHZ,正常的吧！可能我的示波器有误差。

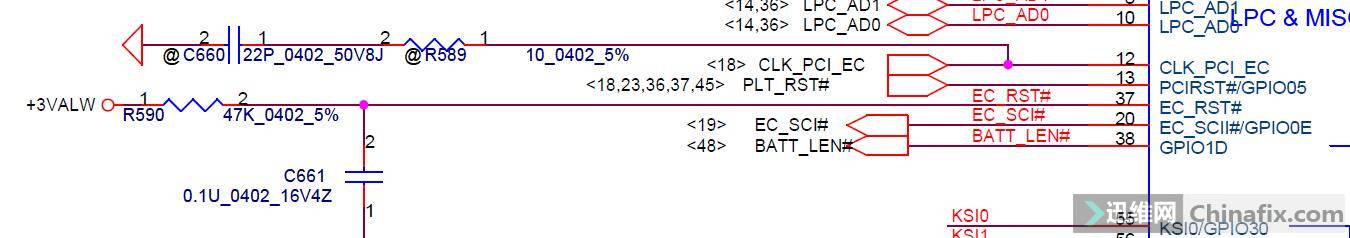

　　再测EC的复位，37PIN  3.3V正常。

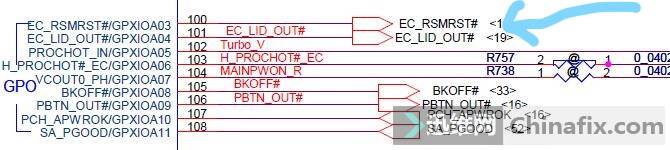

　　再测开关脚位，114PIN  ON/OFF按下开关有3.3V-0V-3.3V，高-低-高的的跳变过程，但EC 100PIN EC-RSMRST#没有发出上电请求信号。





　　初步判断为EC芯片损坏，本来想买个剪板的回来省事，但客户比较着急着要，只有找自己的件了。这个KB9012 A3是内部带128KB的程序，换上还得刷芯片内部程序才行，找到备件盒，刚好有一个KB9012 A3的EC芯片，换上去按开关测量EC100PIN有3.3V的上电请求信号了，电流到0.09不动。

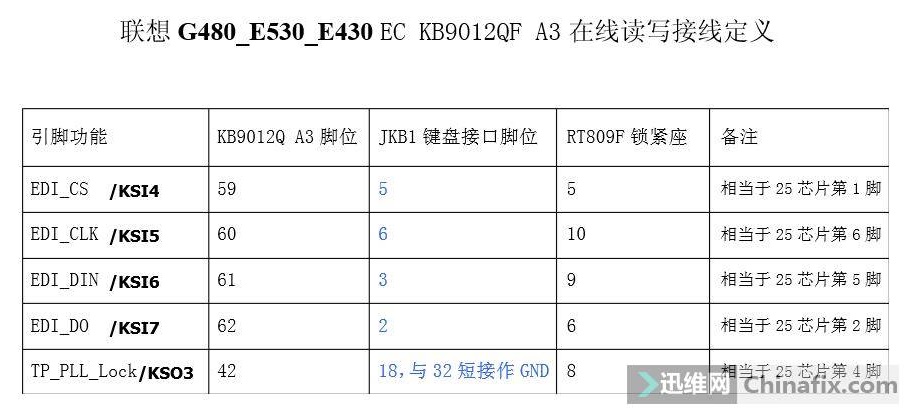

　　现在来对EC KB9012 A3内部刷写程序先找到所需脚位图。





　　找到定义后飞线连接起来，结果这主板上有两个键盘接口，一个装了接口的是JKB2，一个没装接口的是JKB1。

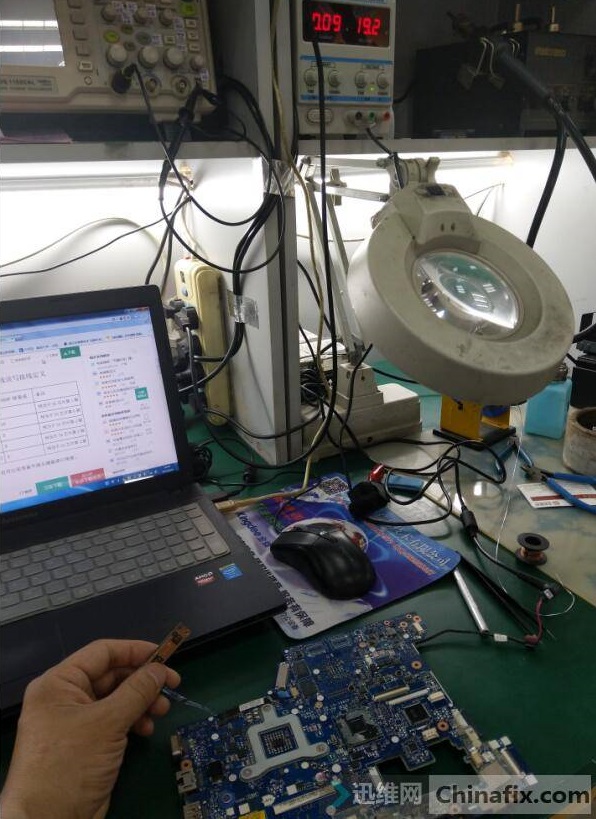

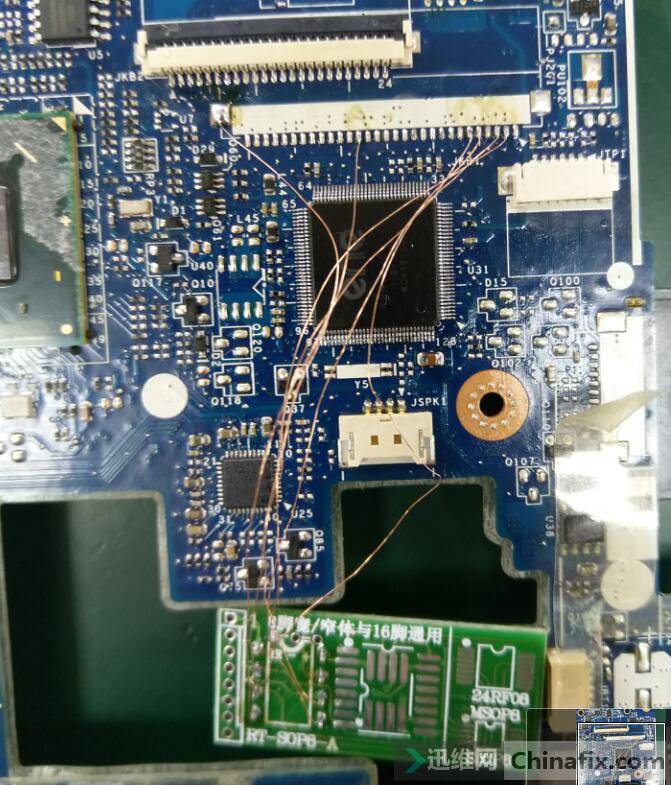

　　眼睛一花看错了，将线飞在JKB2上面了，结果找不到32PIN，又将线飞回来，如下图：

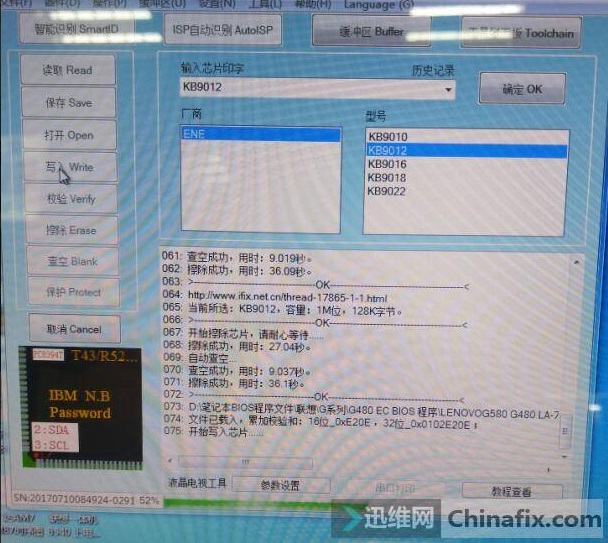

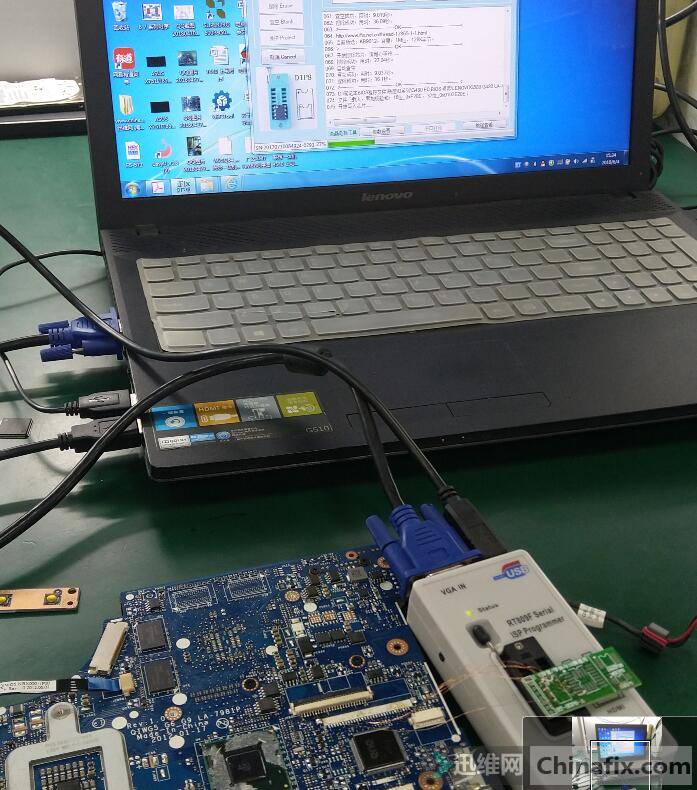

　　接好编程器主板插上电源接头通电待机，连接编程器输入KB，选择了几次KB9012都没有正确的识别到芯片型号，先选KB9010擦除下，成功后再选KB9012后再选也可以了。

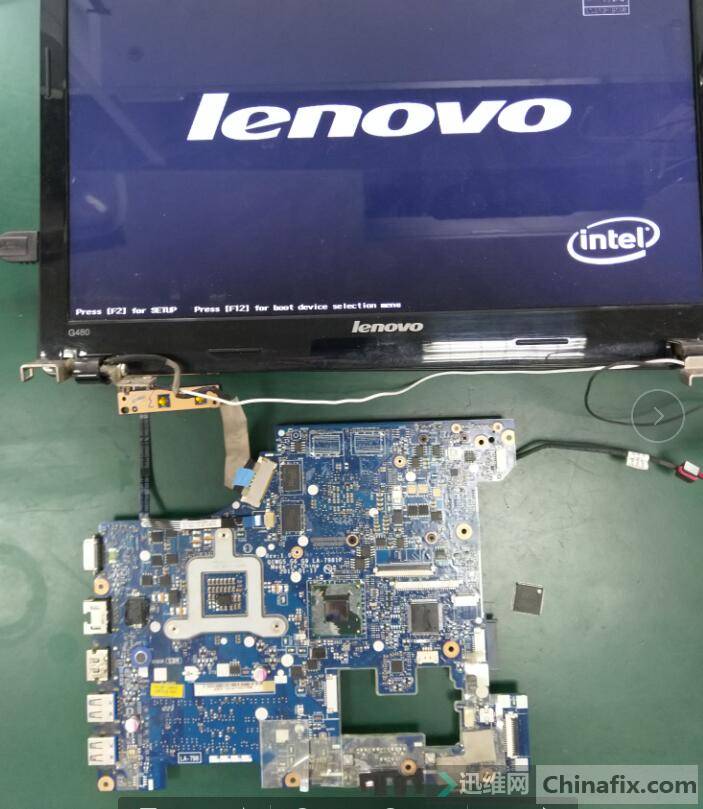

　　完成后再次上电，电流一路小跑，直到亮机显示正常。





　　昨天忙到这里就下班了，今天上午来装机测试，发现进系统之前键盘使用正常，进BIOS设置也是正常的，进系统之后键盘和触摸板用不了，一个字都打不出来，进PE也是一样现象。

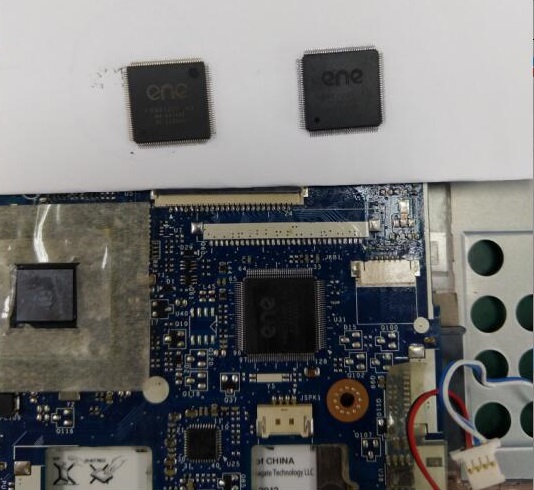

　　拆机检查主板，键盘触摸板接口连接主板的每一根线路没发现任何问题，判断为ECKB9012 A3芯片自身硬件问题，再次找了下在元件盒里面又找到一个先焊上。

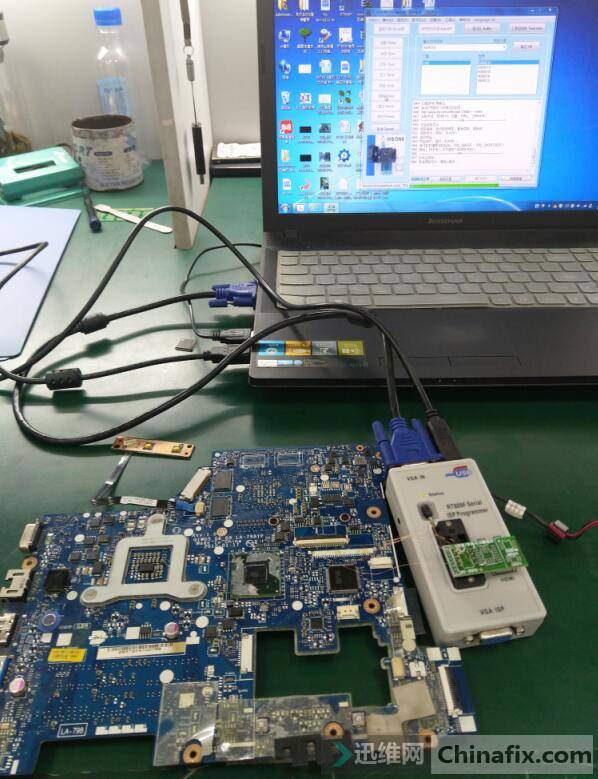

　　然后再次飞线，刷好KB9012 A3内部程序，上电进系统测试键盘每一个键正常了，触摸板也正常了，至此维修完成。
