来迅维小修全板亮机
本文由迅维培训实地学员原创,论坛ID:张龙的朋友

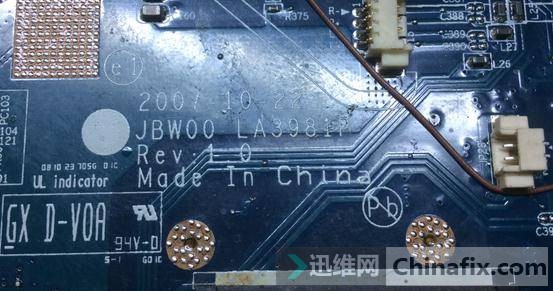

在二期三个星期了,终于修亮了一块仁宝的板号(LA-3981P)不容易啊

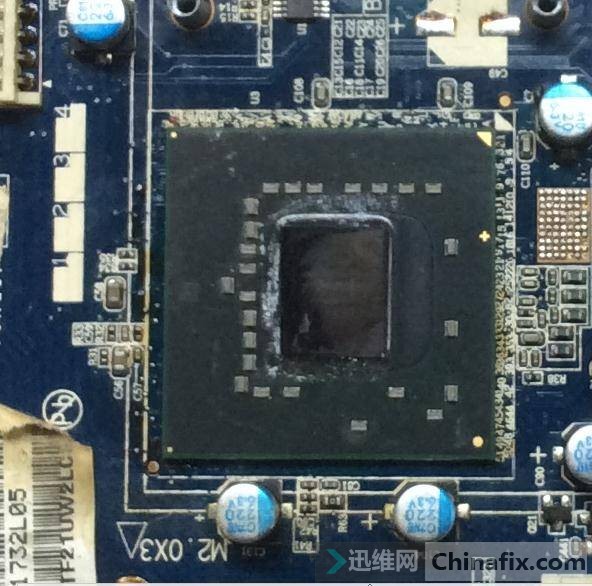

今天上午阿林老师讲完课,老师说开始修版。我拿过昨天下午刚修好一个全板供电的主板换过来一块拿过来主板。先是目测一下,发现少了一个很大的元件(由于本以为不能修好也就没有拍照这时装上桥时拍的)
我问阿林老师怎么没有北桥啊!这怎么修啊!阿林老师说你能修到那里就修到哪里。(嘿嘿)带着疑问的表情就回到座位拿起我的万用表开始打值,对着主板就是猛地一通打值一切都还好,公共点没有短路。上电测待机3、5V没有.

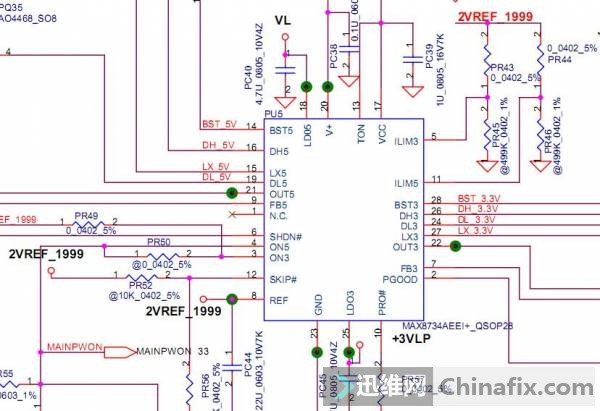

那就查芯片的工作条件:V+公共点供电18.5V、SHDN#公共点经电阻上拉为高电平、有这两条件就会产生3、5V线性电压、5V线性上拉VCC、又经二极管给BST脚一个供电、同时产生一个基准电压。以上条件都有了,可是就没有PWM的3、5V。断定是芯片有问题,然后把芯片测得条件都写在纸条上,找到黄老师。“老师我要找一个MAX8734 “我说。黄老师说你测得条件哪?我就把纸条递了过去说:“这时我测的条件“。
老师说:哦,那就画押,(画押的意思就是领取配件都要登记)拿到一个新的芯片焊好以后3、5V出来了。然后测各路供电也正常。然后装上假负载后测得CPU供电1.4V,电流0.3A。
向同学找了真CPU,供电正常后接下来就是时钟,但是我懒得测,我就直接测CPU复位,但是CPU复位是由PLTRST#经北桥转换的。所以找到PLTRST#脚来测量一下(因为没有北桥可以直接测量焊盘)电压3.3V。
然后去料板里找了下没有GM965的桥,问下阿林老师料板了没有桥啊!老师说元件库里有你去找黄老师拿一个全新的北桥装上。又打了一遍值OK。

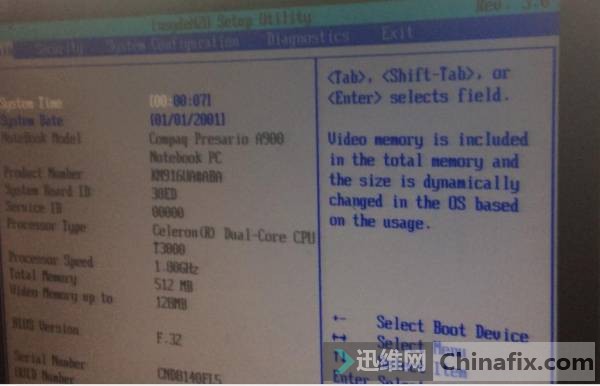

这时一看电流0.7A感觉CPU开始工作了,那就用示波器抓下ADS#,把示波器调好抓了一下就抓到了。嘿嘿工作了,接下来找了一个内存装上亮机了。
以下是小弟抓的波形。

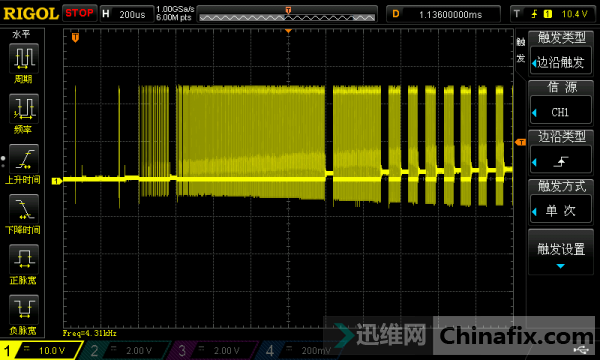

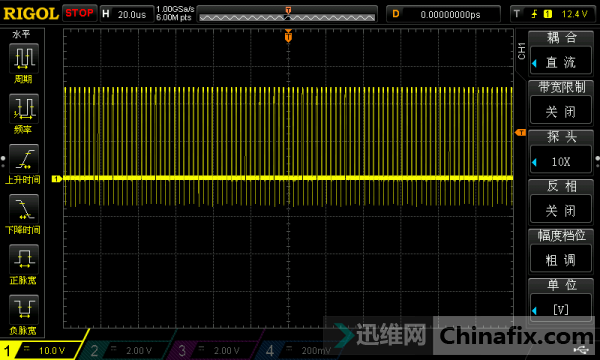

5V G极波形
5V 电感前端
5V 电感后端

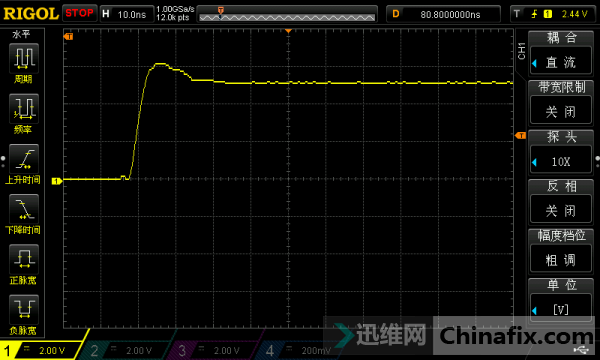

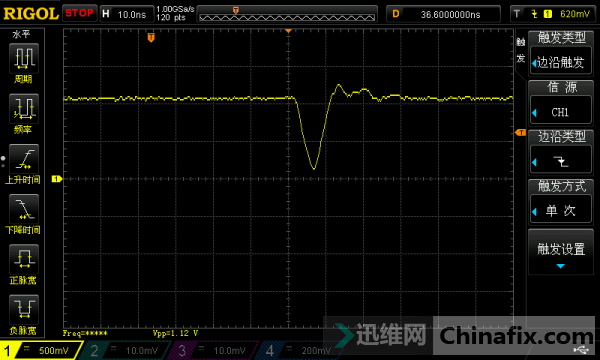

ADS#

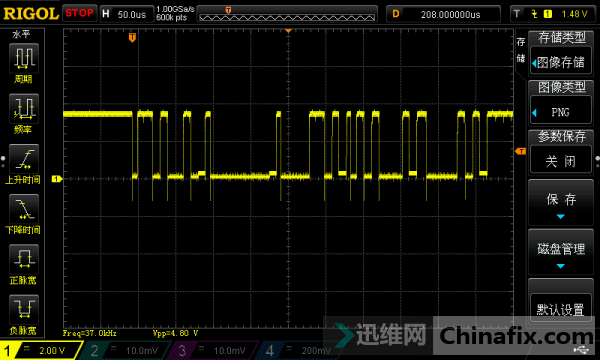

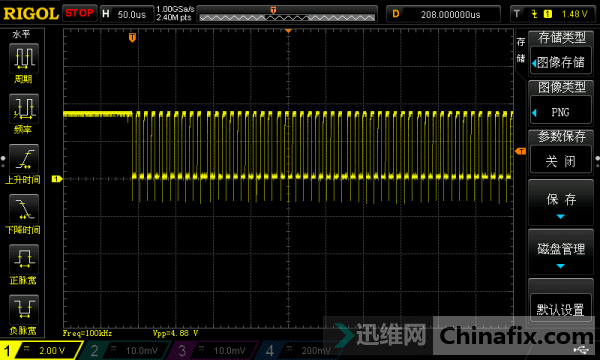

SMBUS 时钟
SMBUS 数据
以上是本人抓到的波形。
