迅维学员分享：华硕H81M-D主板上电触发不显秒杀一例-电脑维修培训_手机维修培训_笔记本维修培训_安卓手机维修培训

　　本文为迅维培训学员 red·如此美原创，迅维论坛UID：693353

【主板型号】华硕H81M-D R2.0

【故障现象】主板上电触发不显示

【维修过程】

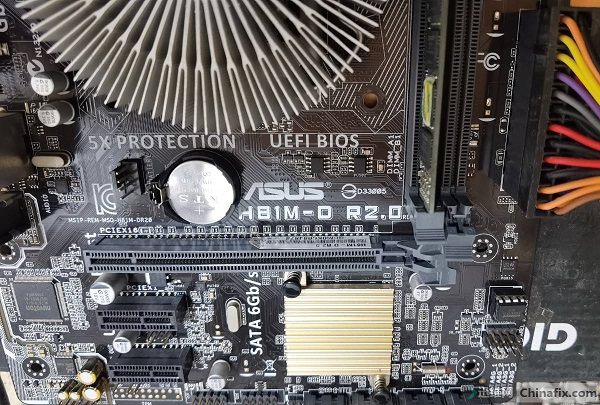

　　这是一块客户换下来的华硕H81M-D R2.0故障板，上维修台、上CPU、上内存，插电触发，主板可以触发但不显示，手摸CPU发烫。

【故障分析】

　　CPU发烫，说明CPU供电没有大问题，也可以说，主板全板供电基本完好，维修方向就是PG信号问题。

　　根据维修经验，PG信号一般会经过多个小三极管转换，并由电阻上拉。遇到这类主板，可以先测下三极管的工作是否正常，时序是否正确。

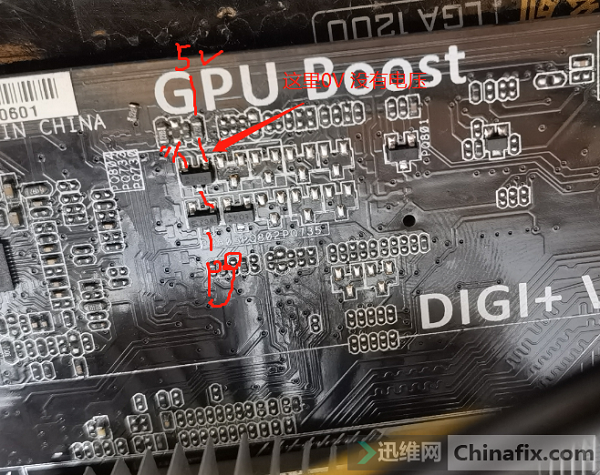

　　打开鑫智造查电路图，经过测量，一个三极管的B级没有电压，上拉电阻是上面的一个822电阻，电阻一段有5V到下面就成0V，说明电阻坏了。更换电阻后，成功点亮。故障排除，维修到此结束。
