　　本文为迅维学员 chupeilong 原创，迅维论坛UID：763039

【主板型号】技嘉GA-H61M-DS2主板

【故障现象】主板反复上电掉电

【维修过程】

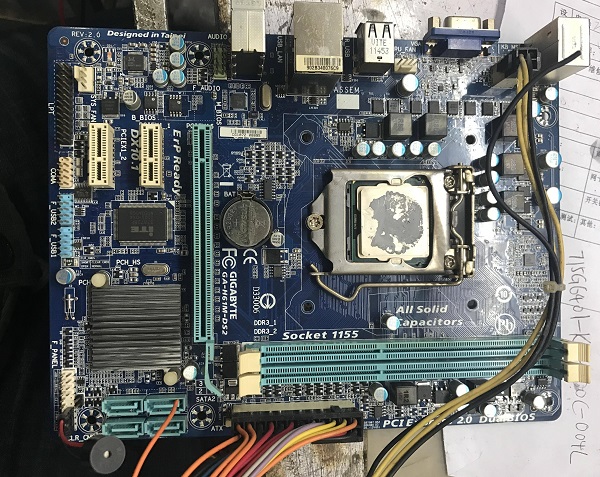

　　收到一块技嘉GA-H61M-DS2主板，反复上电掉电，插上蜂鸣器，拔掉内存，还是反复上电掉电。

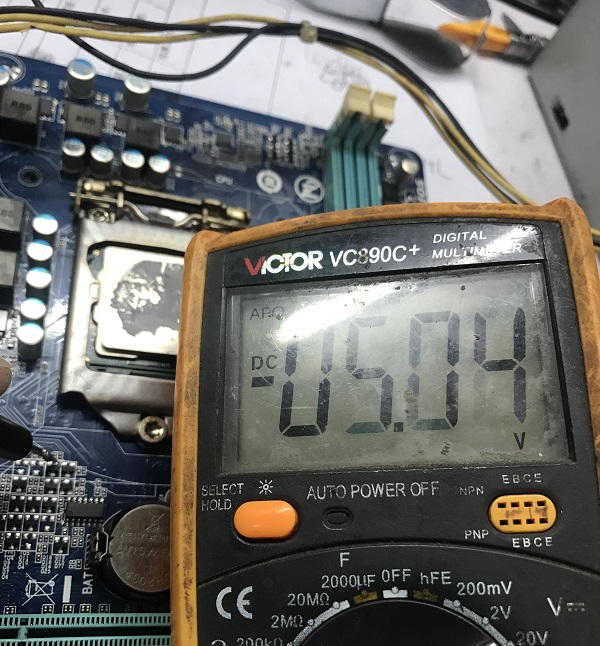

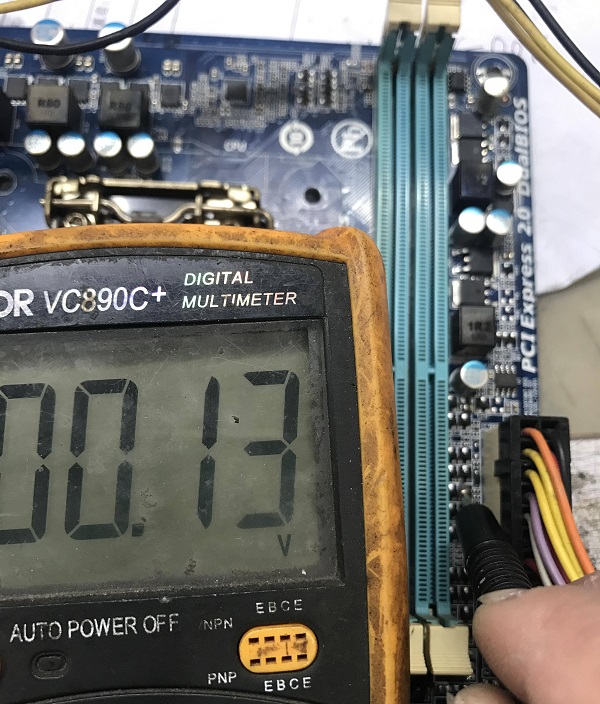

　　首先测主板工作条件，测得结果如下：

　　测内存供电1.5v正常；

　　测桥供电1.8V正常；
　　测CPUVTT电压1.05V正常；

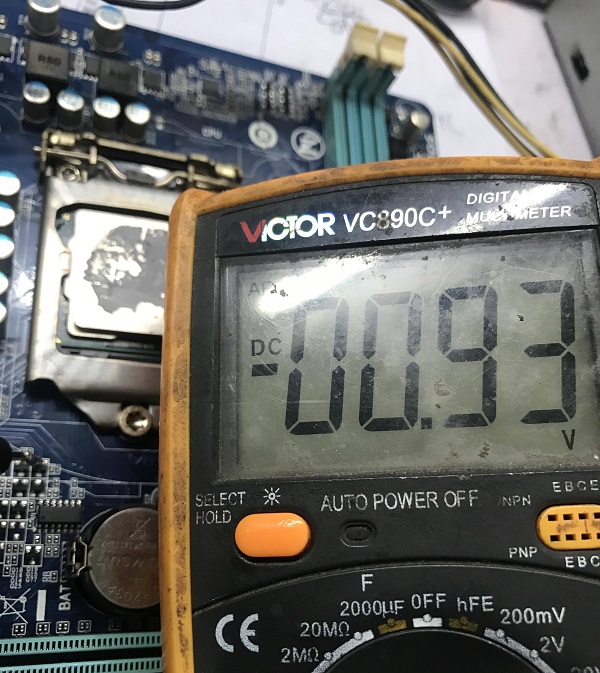

　　测VCCSA电压0.93V正常；

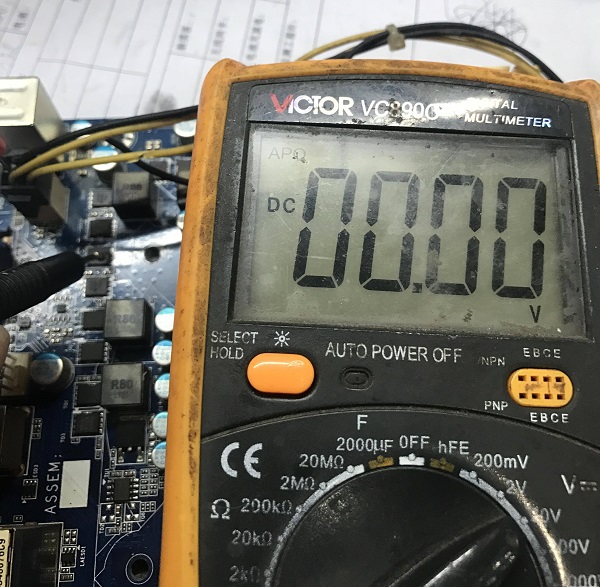

　　测CPU供电0V不正常。

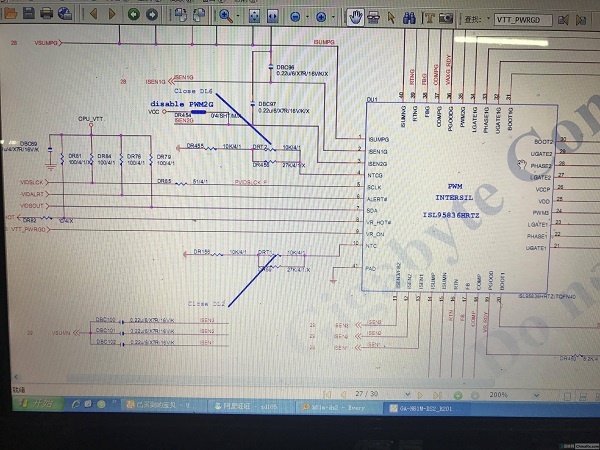

　　打开图纸找到CPU芯片。

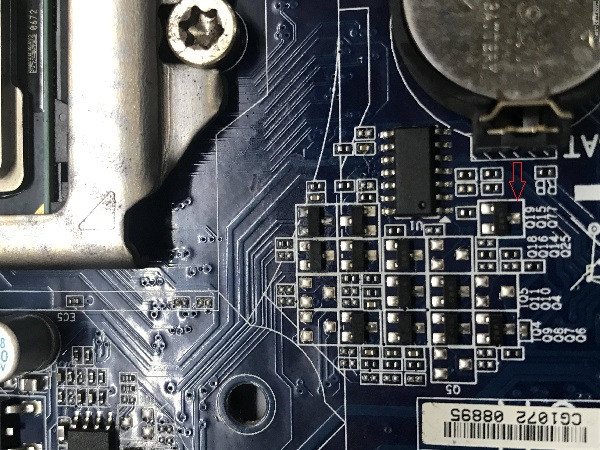

　　测VDD正常，接着测9脚VTTPWRGD开启脚没有电压，继续找相连的点，找到Q40和Q18，测Q40 G极脚有高低跳变。

　　Q18 G极无跳变，一直为高电压。

　　Q18 G极由Q19控制，测Q19 B极有高低跳变。

　　但C极无跳变，明显Q19损坏，更换Q19之后修复。

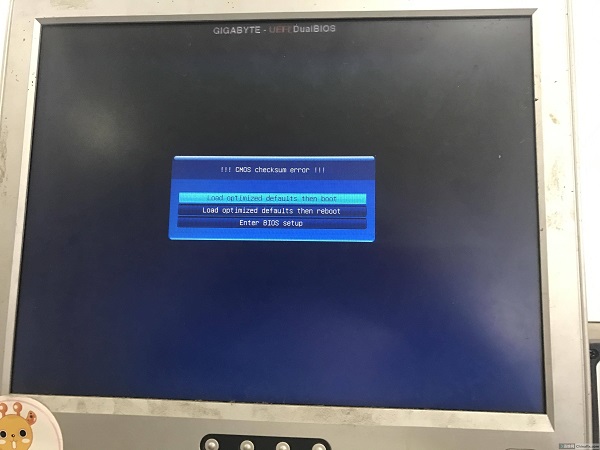

　　上电，接屏测试一切正常，故障排除，维修到此结束。
