迅维学员分享:外星人笔记本进水不开机,烧机大修
【机器型号】外星人笔记本
【主板版号】LA-B753P
【故障现象】笔记本进水不开机
【维修过程】
拆开一看,待机芯片附近有进水痕迹。打待机电感阻值凉了,烧机,一摸桥烫的要死,就赶紧跟客户说进水桥死了。同客户沟通后,同意维修。

外星人笔记本进水不开机,烧机大修 图1
订件之前看待机芯片都是不成样子,3v上管击穿,看来是后边烧坏件了。订了待机芯片和桥,到货拆桥打值,看到一组pwm阻值偏低不到100,为了保险断开后级节点,修待机,飞线vin,换好管子,上电测试待机出来直接上桥,换完后上机测试,3v又短路了,再次烧机,直接摸桥不发热,摸到HDMI芯片差点把手烫起泡了。

外星人笔记本进水不开机,烧机大修 图2

外星人笔记本进水不开机,烧机大修 图3

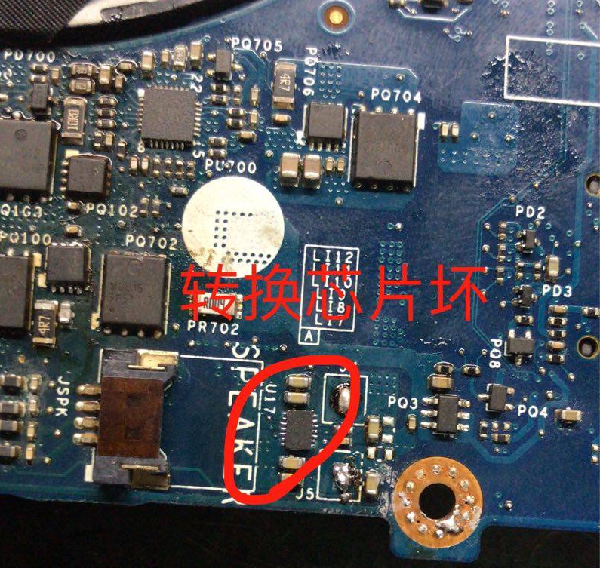

开始打值不对地的,为什么对地了?弄掉hdmi芯片后,转换芯片也发烫。

外星人笔记本进水不开机,烧机大修 图4
外星人笔记本进水不开机,烧机大修 图5
拆完转换还是有短路,继续烧,读卡器芯片也坏。读卡器芯片拆了还是有短路,只是有微短路,继续烧,电流很小,多少烧了一会还是摸到了ue6,也不知道啥芯片追了一下它给了触摸的开启,取完它待机阻值恢复400多。之前没有对地,换好桥为啥一下子出来这么多坏的芯片。

外星人笔记本进水不开机,烧机大修 图6

外星人笔记本进水不开机,烧机大修 图7
继续上电测试,不触发。查条件,开关到ec脚的供电都不到3v,直接翘EC,114脚。EC居然死了。

外星人笔记本进水不开机,烧机大修 图8
料板拆ec手里没a4直接拿了a3的,换上触发,上电,电流居然冲上去就死了。换完忘记刷bios,刷了一个,还是一样,以为刷的程序不对,又刷了一个,还是一个样。
上抓波神器, 一测smbus居然没波。打供电被拉低了,打开图纸顺着smb看看,一下子看到了UN2,只到了它一个芯片,取下后,上电,电流一路各种跳变。

外星人笔记本进水不开机,烧机大修 图9
抓波测试,完美。

外星人笔记本进水不开机,烧机大修 图10
接屏幕测试,一路亮机!

外星人笔记本进水不开机,烧机大修 图11
