迅维远程学员分享:联想E440笔记本暗屏维修

  本文为迅维实地学员在下人称小马哥原创,迅维论坛ID:1159769

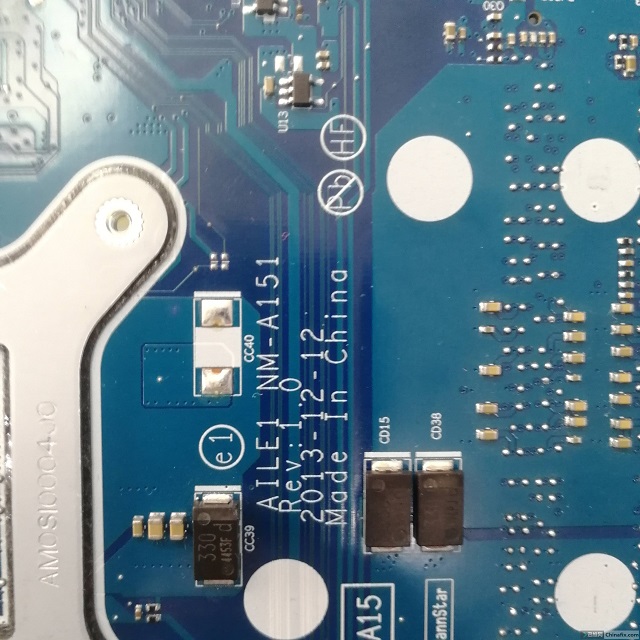

  板号;NM-A151


  故障现象;开机屏幕不显



  维修过程:拿到主板观察外观没有发现明显维修过的痕迹,各大电感打值正常。上电0.9A左右(老师傅说应该是亮机了),测显卡供电正常,屏幕还是不亮,外接也不亮。

笔记本暗屏

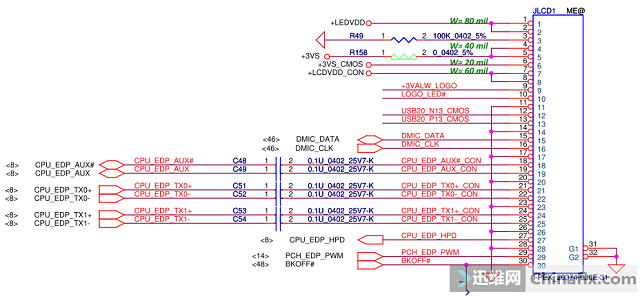

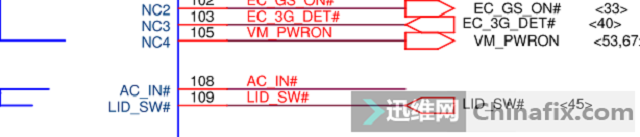

  查休眠盒盖开关发现正常有3.3,打开手电筒照一下屏幕发现是暗屏,图纸上找到屏接口。

笔记本暗屏

笔记本暗屏

笔记本暗屏

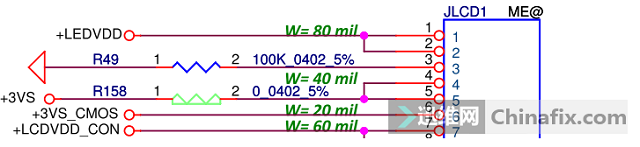

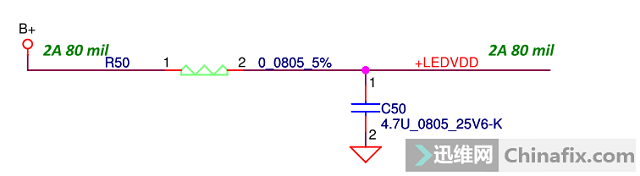

    测量背光供电正常,测到第六脚这个+3VS_COMS 的时候发现不正常,也不知道这个什么,以为是coms电池。

笔记本暗屏

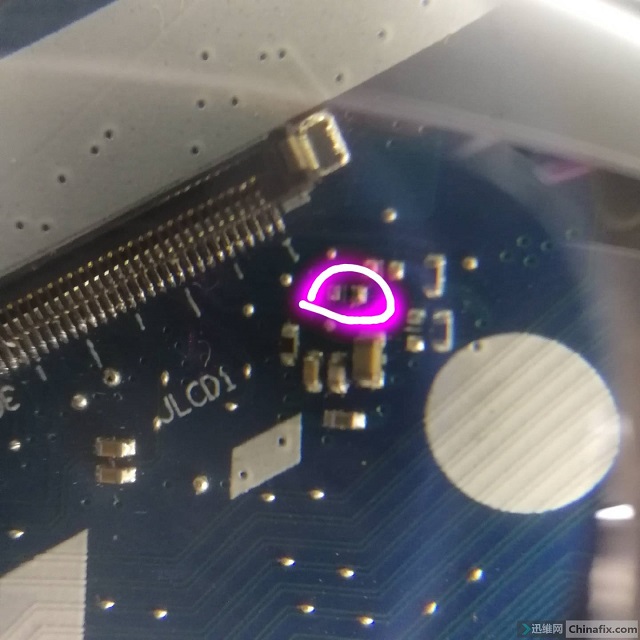

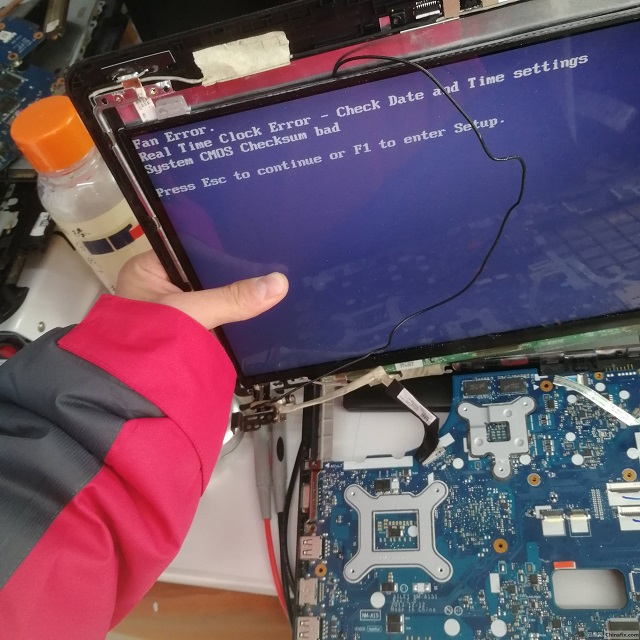

    查一下发现是摄像头传感器 ,由于没有点位我就一个一个测旁边电容,发现电容短路了, 这个应该是C46,拆掉就亮机了。

笔记本暗屏

笔记本暗屏
