迅维学员分享:联想IH81M主板开机报警三短一长维修

  本文为迅维学员 chupeilong 原创,迅维论坛UID: 763039


【主板型号】联想IH81M主板

【故障现象】主板开机报警

【维修过程】

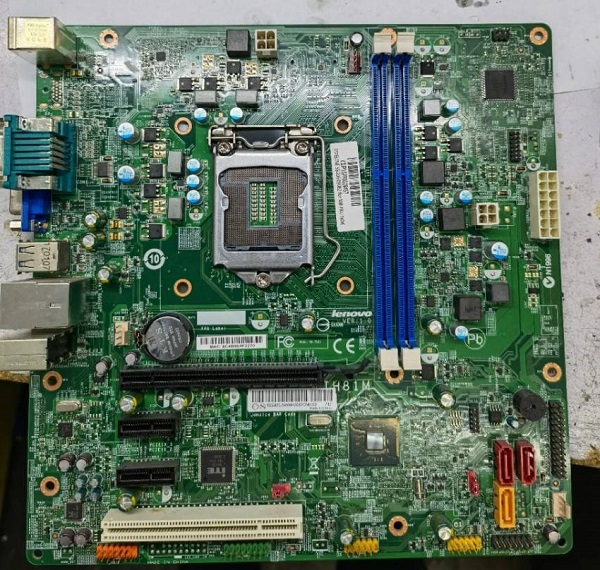

  接到一个联想台式机,不通电,主板型号为IH81M ,电源是14口电源。

迅维培训学员分享:联想IH81M主板开机报警三短一长维修 图1

  用万用表测了紫线无电压,电源坏,更换电源之后发现,开机报警,插不插内存都是三短一长报警,更换CPU和内存,故障依旧,确定主板问题。

  拆下主板,测量SPD,SCL,SDA电压全都正常,SCL,SDA阻止也一样。把所有供电全测了一遍也正常。测量电源口的灰线电压为0,发现故障点了,打阻值发现短路。

迅维培训学员分享:联想IH81M主板开机报警三短一长维修 图2

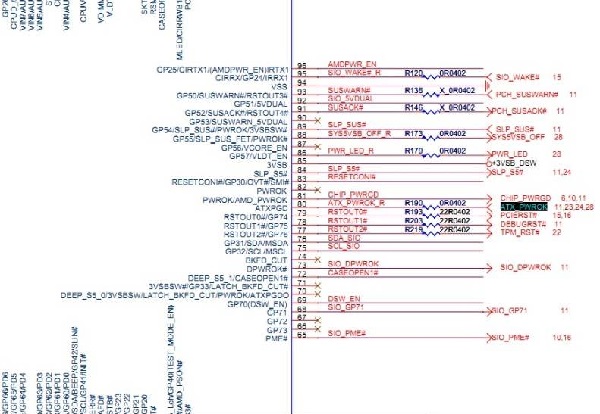

  打开图纸,发现PWROK连接4个地方,Q76,U5,U35和IO,pwrok信号和IO之间有1个0欧的电阻R190,拆下电阻,发现IO那端短路。


迅维培训学员分享:联想IH81M主板开机报警三短一长维修 图3

  更换IO后,阻值恢复正常。插上电源,开机亮机,故障修复。
