迅维实地学员分享:联想G40-30笔记本进水不开机走弯路维修

  本文为迅维实地学员长安长原创,迅维论坛ID:1151556

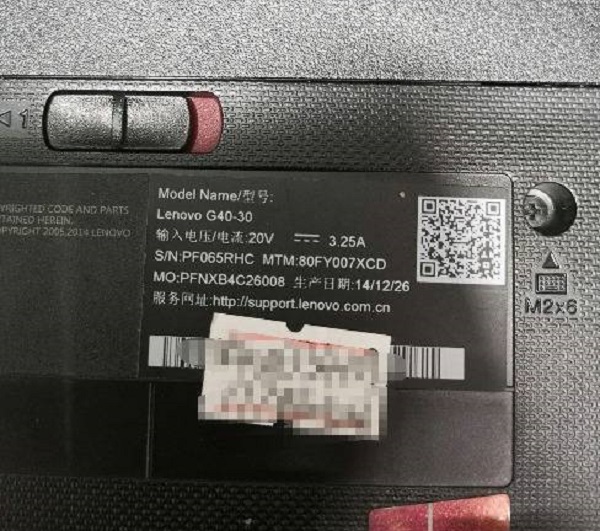

  机器型号:联想G40-30

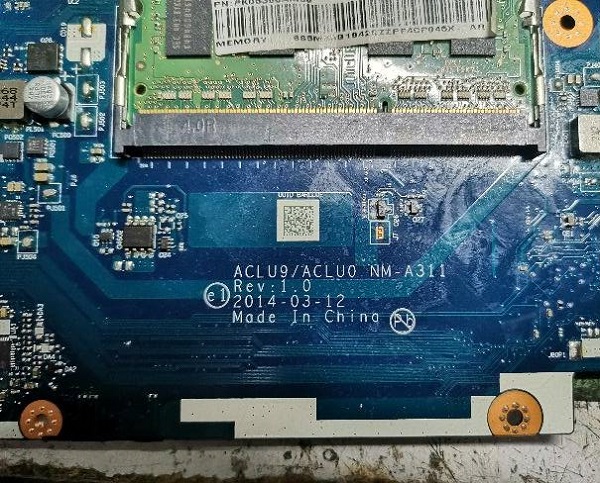

  版号:NM-A311   独显

迅维实地学员

迅维实地学员


  故障现象:待机0.08开关无反应

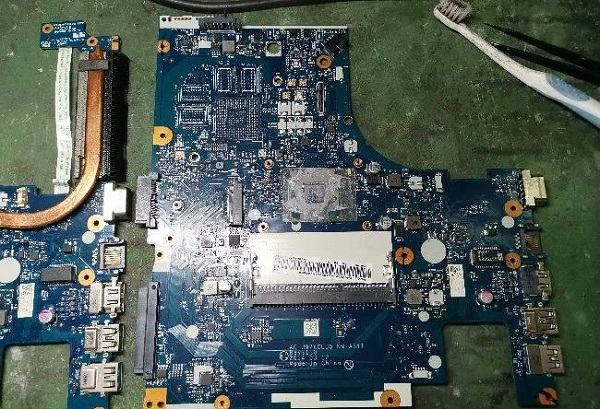

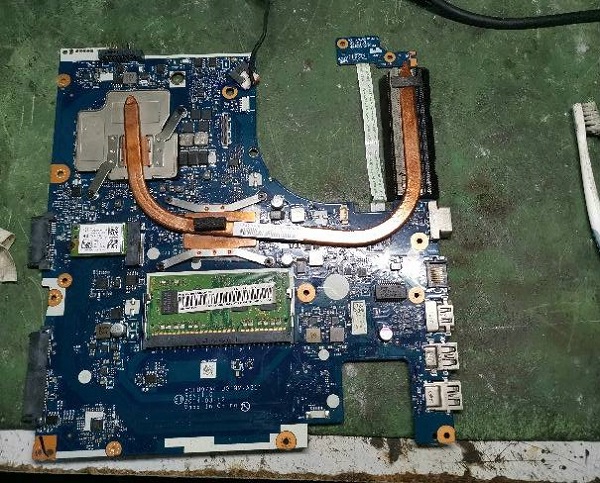

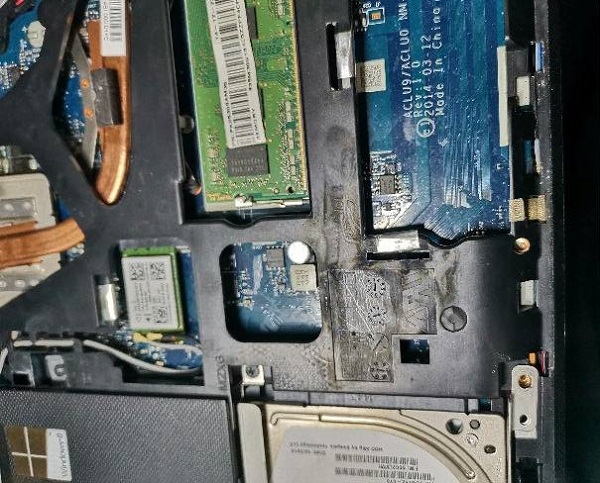

  维修过程:拆机发现壳子上有进水,拿出主板5V处有腐蚀,其他部位未发现腐蚀进水痕迹。简单清洗了一下故障依旧。测量3V正常,5V不正常,实测0.75V。

迅维实地学员

迅维实地学员

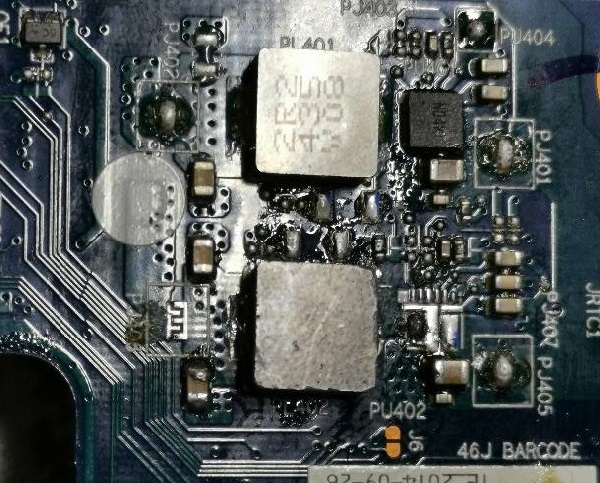

  断开5V隔离点,测量前端0V(电感端),后端0.75V。


  就是这里走了弯路,一般来说,断开隔离点后级为0,我也是这么去修的。想着先解决后级,就查电路图一个个去断开芯片,查了半天没有结果,来了一台很急的机器就先放那了,今早又拿起来维修。手上有相同的主板集显的,故障0.23不显示CPU坏,更换主板。突发奇想把这一台5V隔离点断开测量,发现隔离点前端5v,后端0.75V。

迅维实地学员

迅维实地学员

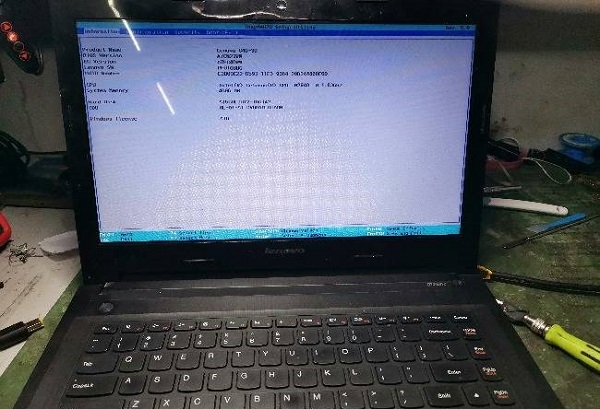

  然后更换5v待机芯片,所有断开的隔离点连上,芯片装上,待机0.02,触发0.4,0.5,接屏已亮。

迅维实地学员

总结:

  机器故障很简单,只是5V芯片腐蚀损坏导致没有5V输出,但因为主板的奇葩设计走了弯路。如果我最开始想的是先修前端再修后端,这会是秒杀的机器。

  备注:这款机器集显亮机电流大概在0.2左右,独显电流在0.45-0.5。
