此次发帖离上次已有一段时间了，在这段时间里，我牢记忠告：练武不练功，到头一场空。所以不管在哪都在不断磨练自己！5月天了，天气开始进入夏季！即使外面天气炎热，坐在教室里也是清爽的，因为这边的学习环境确实OK！新学员也不断增加！（铁打的营盘，流水的兵）宿舍的老学员走了，也来了一批新学员！所以就有了这块板的故事！



　　好吧！先不说废话了，进入我们的主题！这块板是舍友从自己店了拿过来的！他经营的业务也是芯片级维修！说板被修过，还没修好！拿过来这边修修看！我也比较喜欢动手，之前也在“咸鱼”上想找些来修，感觉不靠谱！他这一来，让我欲火焚身！终于找到可以试手的板子了！



　　于是，接到手上，仔细查看板号为华硕X55VD  版本3.1板载内存、板载U、还有显卡。目测故障，板被动过待机芯片，大致判断应该是3\5V有问题。

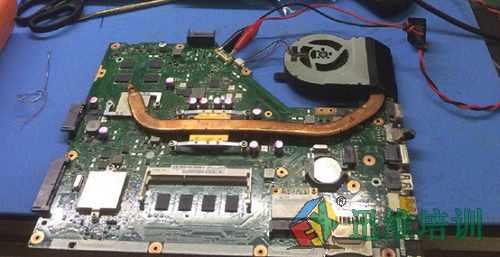

　　先来一张刚接到板时的样貌图！如下图：

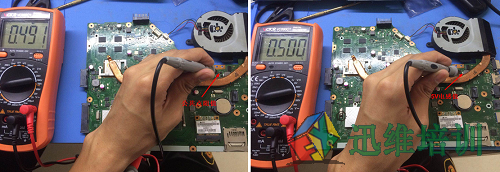

　　拿到板后，一般要先观察后再上电，所以我也先简单的打了下二极体值。

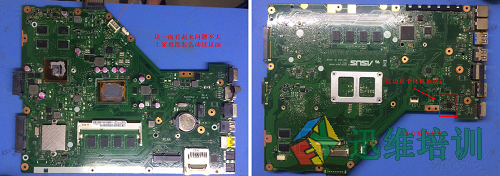

　　还有很多地方都要测了，这里就不列举了！均无短路到了这一步，就差不多可以上电啦！先把散热拆了，不然很碍手,再来个裸板正反面！

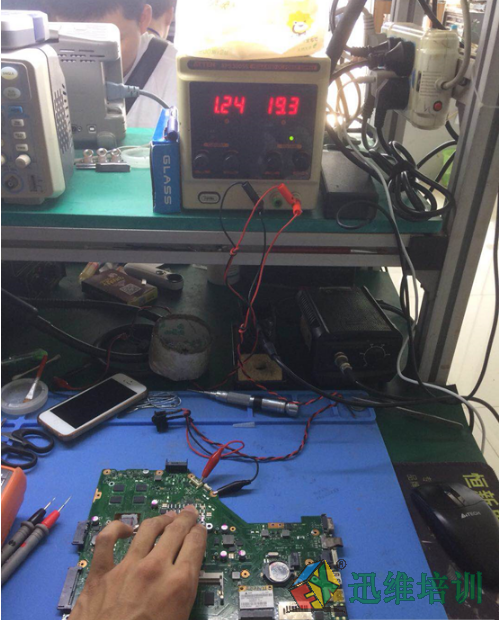

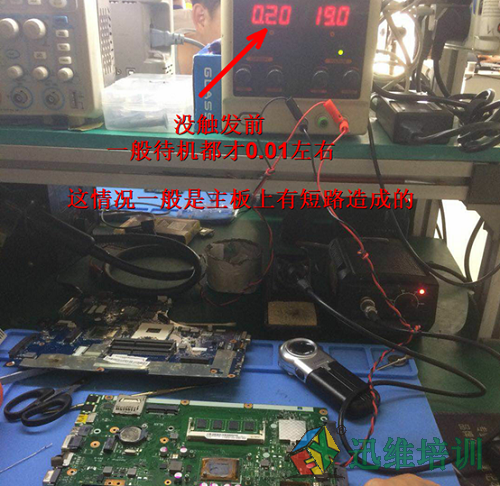

　　上电测试，发现有电流动作。在0.2左右，立马断电，这肯定不对的。

　

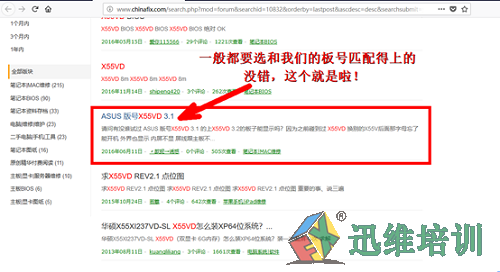

　　因为本人还在学习中，所以还是得找找点位图，华硕一般只有点位图，所以在我们强大的迅维网搜索需要的点位图，一下子就找到啦。

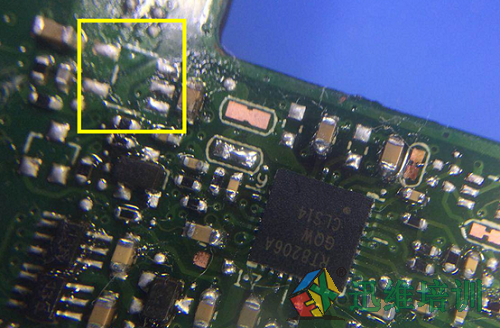

　　点位图下载好了，先不打开，我要先看下3\5V的待机芯片上家的焊工如何。看下图：

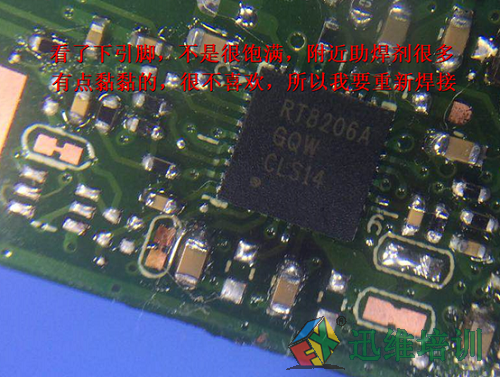

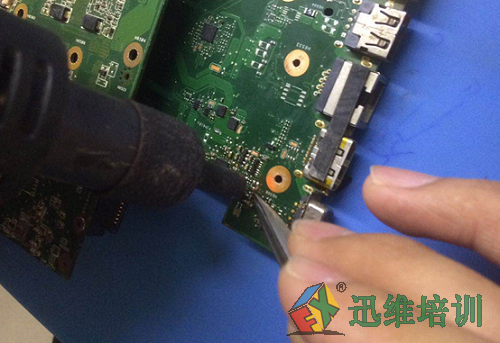

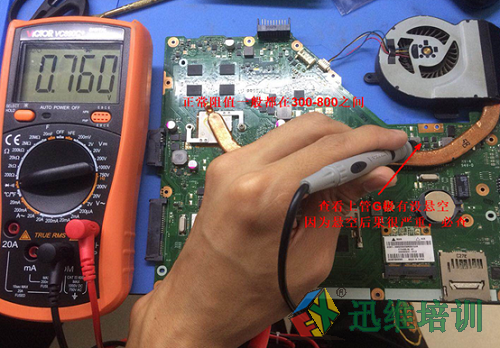

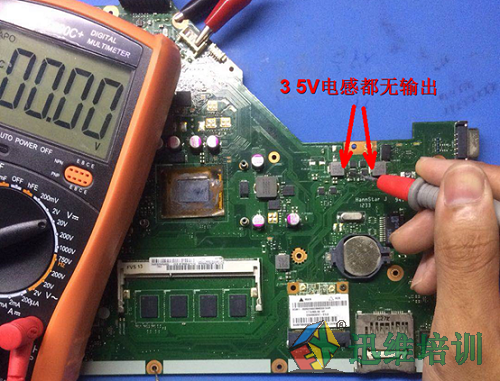

　　重新焊接，看有没有奇迹出现，结果徒劳无功，上电还是0.2的电流，说明不是芯片问题，上电的瞬间也测量下3\5V电感，都没有电压输出。





　　所以我要往前查条件，到这里我要打开点位图了，看一下来龙去脉，在这插入小广告，说句真话华硕的QFN真的难焊，所以阿林老师对我们的要求很严格，考试必须用华硕的板子，老师和迅维真是用心良苦啊！

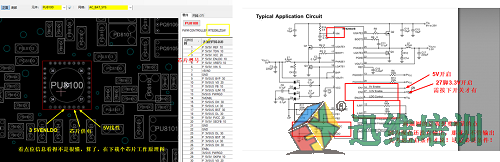

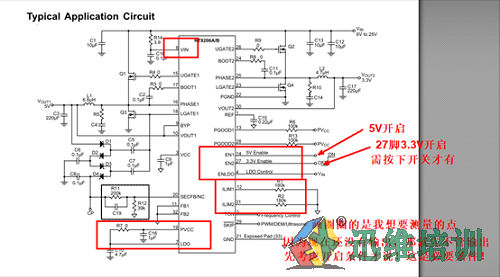

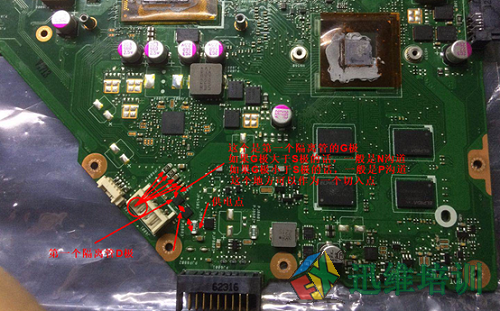

　　公共点产生流程大致如上图，在来到我们的实物上看。如下图：

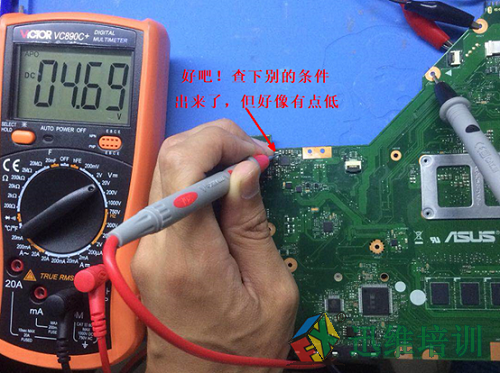

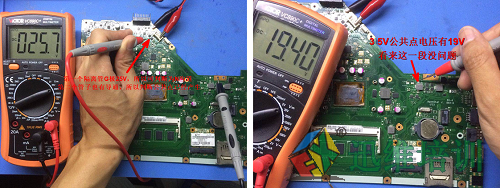

　　接下进行测量，看下公共点是否产生，如下图。也可以通过这个断定ACOK检测通过，说明充电芯片有工作，这时我想的是，刚才3/5V没电压，是否公共点送过来3/5V公共点有断线了？那就测下3/5V上管的D极试试！




　　那就把重点锁定在被同行干过的待机芯片，查下点位，看条件。

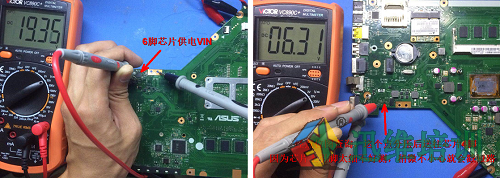

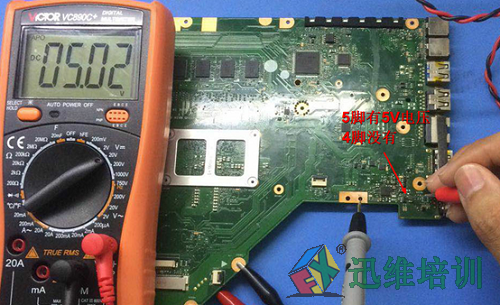

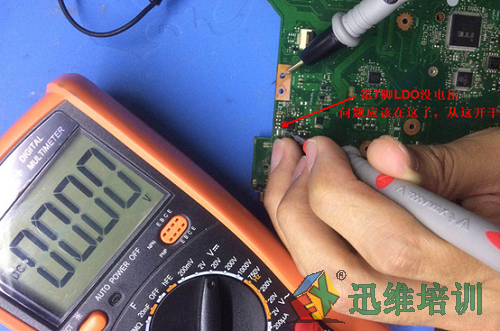

　　测到6脚有19V电压，4脚有6V的线性开启，7脚没有LDO？难道芯片坏了？

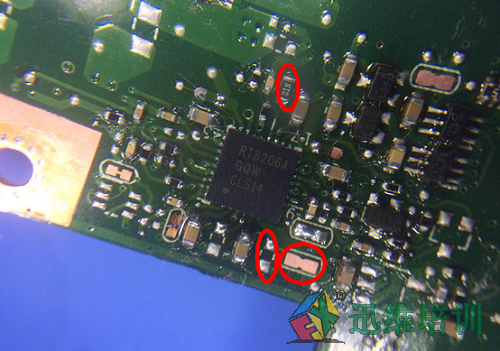

　　拆下的芯片，发现还是短路，那就不是芯片引起的拉低了，那就查点位图看相连元件。如图：

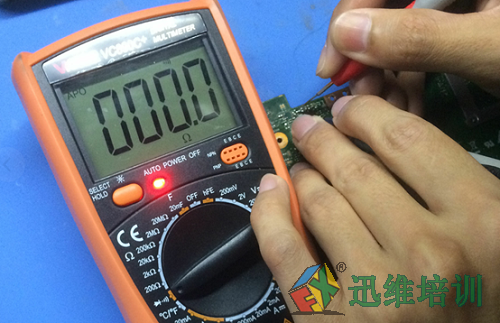

　　看下实物，发现这个点连的东西不是很多，好查。拆下电容发现还是短路，那就在查下电容的另一端又连接了哪些元件，继续追查。





　　继续追查相关联的元件。

　





　　不出所料，果然有个短路接地了，果断换掉。这时在想，估计上电就可以亮机了，因为外面的故障一般都没有那么多，在迅维学习修的那个板，老师做的故障点是比较多的，好吧，接上电源测试，连待机都没了，一点动作都没有了，什么鬼？静下来想想之前修的，有的待机很低，于是找了一台4位读数的可调电源看下电流，结果一样。





　　有点懵，哎…查了下前级电路，发现公共点有产生，这里就不上图啦，简单的说下自己维修的过程！然后测3 5V的公共点的供电，也正常，那估计还是在待机部分，先测下6脚供电、4脚EN、7脚发现线性出来了，我的天!

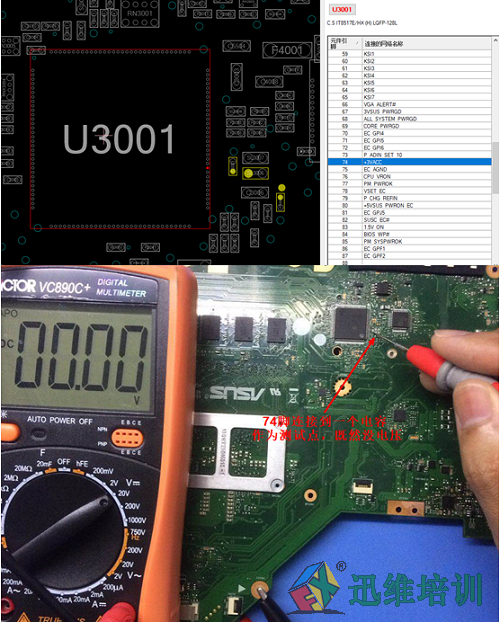

　　配上之前的芯片RT8206继续查条件，现在3V/5V没有，3V要按下开关才有，所以先查5V开启条件，待机14芯片没有电压，那就查点位图5V的开启电压由哪发过来，发现是EC发过来的,查找EC工作条件。





　　EC要工作，首先少不了供电，这个比较好查，一般名称都为AVCC。

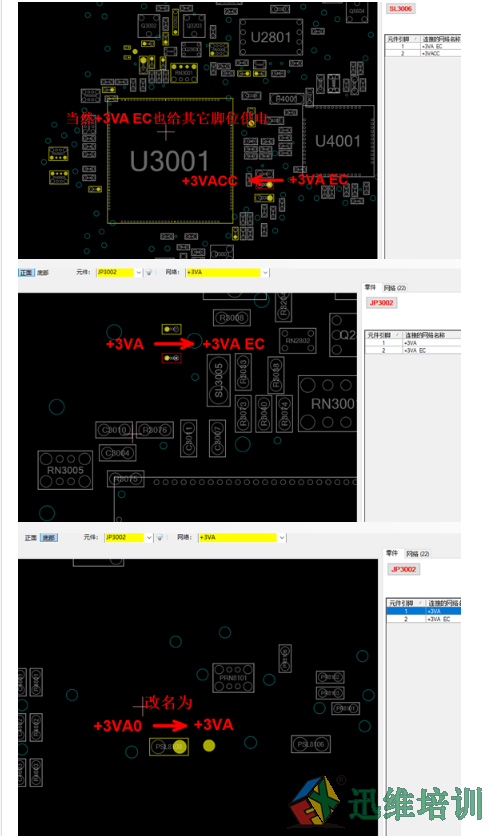

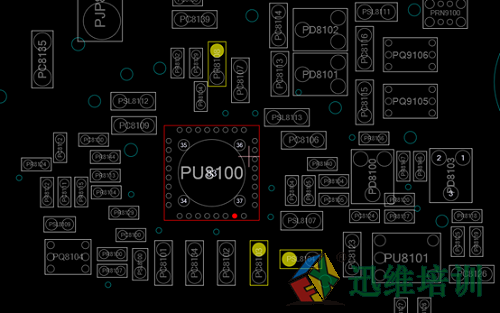

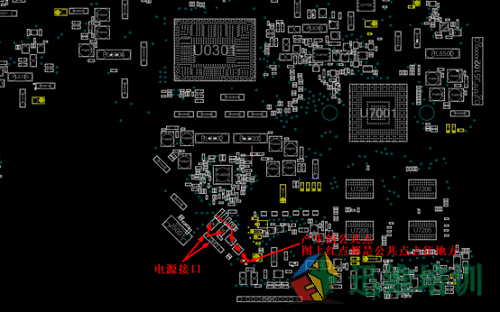

　　经过一番查询，这个+3AVCC的电压由+3VA_EC过来，+3VA_EC又由+3VA转过来，+3VA又是另外的+3VA0直连转过来的。请看下面点位图：





　　到这又有了头绪，那现在需要找到+3VA0的产生，因为初学者，在这里也栽了不少跟头，发图容易，过程坚难，其实我查的时间有点久，到后来貌似找到了，但不确定。





　　不确定是否被拆了，脚位上又不像被拆过。

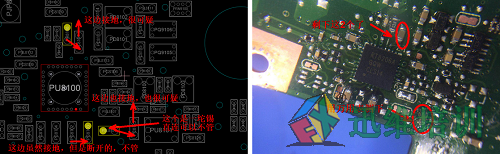

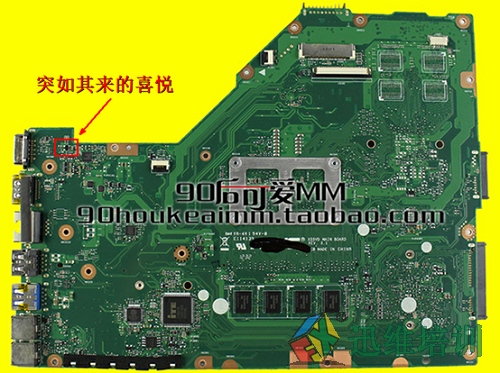

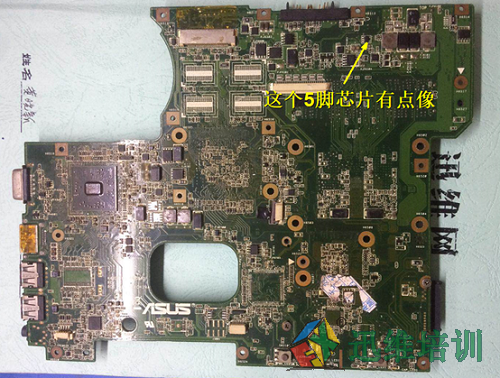

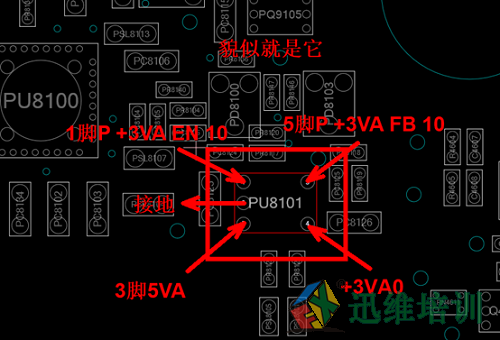

　　于是我找马云家,在淘宝上游水一番,找到下面一张图,不是很清晰，也就做了个对比,虽然是一个小黑点，内心还是小激动。





　　立马从料板上找了个5脚芯片，2脚也是接地的，然后焊接上去，接上电看下。

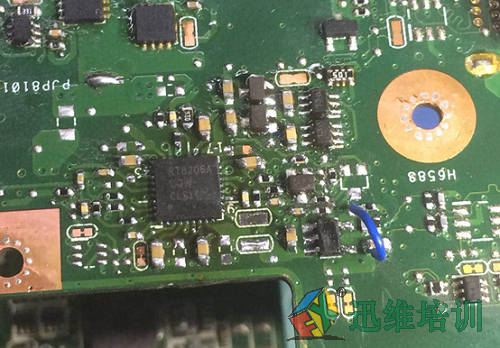

　　怀疑4脚被拉低，但是打量下阻值也正常，无耐之下，做了个疯狂的举动，从5脚飞了跟线给4脚。如图：





　　接了跟触发线，上电触发下，发现有电流跳变。

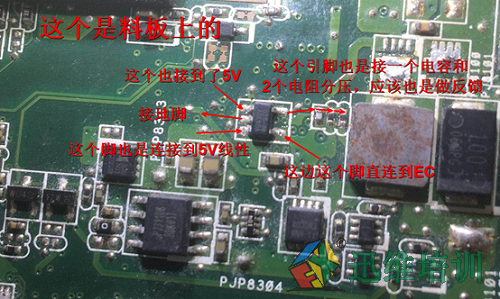

　　接上屏，显示了。到了这一步，心里美滋滋！然后高兴的和阿林老师说亮机了，阿林老师走过来后，看了下，发现了我的作法不对，问我飞线的用途。后来跟我说这个不能这样接，很容易烧东西，因为我直接把5V转成3V的直接飞了过来，做转换，这边虽然有点压降，但也不能这样做，会烧东西，要找到同型号的代换，或者引脚定义都一致的，所以就把问题绑定在这个小5脚管子上，在料板上找，于是找到了下面的板子。





　　然后上论坛搜索下这个板子的型号想看下5脚管子的引脚定义，结果悲剧！型号为华硕K42DR 版本2.2。只能跟着板跑下线路判断引脚定义看是否用途一致！





　　经过测量，确定后把它移植过去。

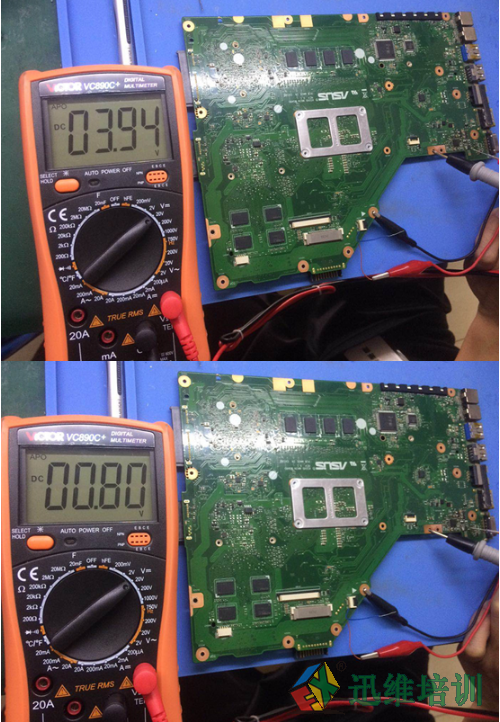

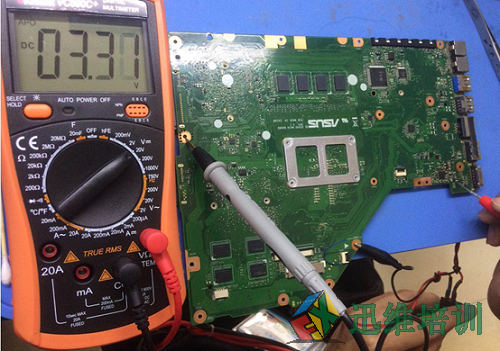

　　上电测量芯片各引脚的电压是否正常，发现4脚电压3.93V还有点高，5脚反馈电压0.80，其它脚都正常，这么看来反馈还有问题了。





　　哎，直接把那块料板上的2个电阻也移植过来，接地的对接地的，好了继续上电测。

　

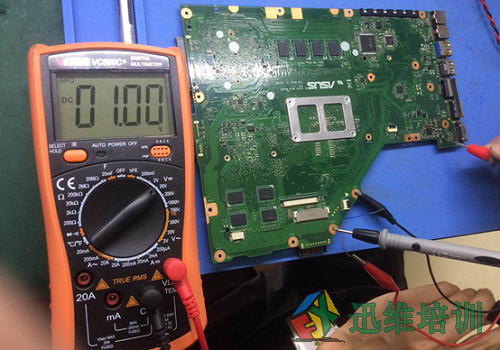

　　既然4脚剩下1V了，更糟了，冷静想一想，是不是电阻接反啦。好吧，换过来试试，如图电压正常了，4脚电压正常啦。

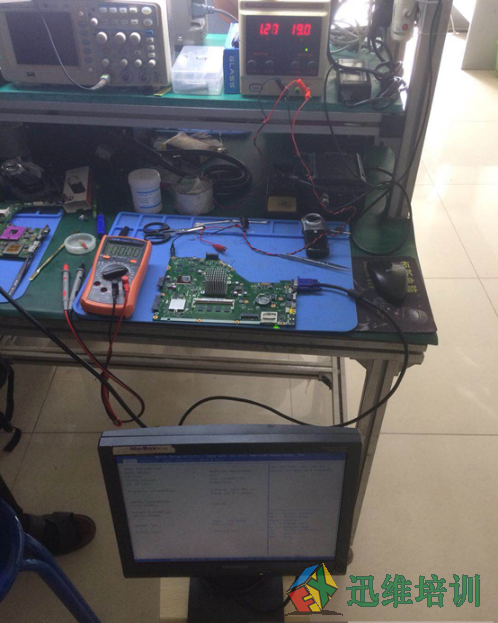

　　然后是把待机芯片的重要引脚都量了下，还有EC的条件都正常了，现在可以放心的上电了，电流上去了，有上升下降的过程，那就接上显示器吧，看亮机了，修这张板真是一波三折啊！





　　总结：要熟知各种芯片的工作条件的先后循序，才能更有利的帮助判断故障和维修，切莫盲目维修！



　　本次维修主要是电容短路，引起故障PWM无输出，上家误判拆卸管子，导致故障没有3/5V输出，还有就是管子5脚反馈出问题，引起各种保护，技术需要时间的沉淀“台上一分钟，台下十年功”！能修好这张板子得多谢强哥和阿林老师的技术支持，还有强大的迅维平台！
