实地学员-作业帖 技嘉GA-MA785GM-US2H-R13 各供电产生原理及en来源
本文由迅维培训实地学员王帅原创，论坛ID：wangshuai007
原文链接：http://www.chinafix.com/thread-744951-1-1.html
由于部分内容涉及实地讲课内容，及偷懒的缘故或省略部分文字。有错误之处，请帮忙指出。
一．待机供电（3vdual）
查找电路图，找到3vdual是由5vdual经Q36(L1085)低压差线性稳压器，3脚输入5v，二脚接R1735和R1737电阻调整后输出。
二．内存供电（DDR18V）
5vdual或12v经过Q394肖特基二极管给pwm芯片（isl6545）供电，5vdual经电感L3给上管D极供电，7脚由DDR18V_EN提供开启信号，芯片内部为1脚提供上拉供电，5脚内部参考电压为0.6v。输出电感L4经电阻R2806和R2810分压连接到芯片6脚反馈。1脚经电容C1404与输出电感L4相连，并形成自举升压电路。在此电路中DDR18V电压受DDR18V_OV1和DDR18V_OV2控制。当DDR18V_OV1和DDR18V_OV2为高电平时，D44截止DDR18V输出1.859V内存供电。当DDR18V_OV1为低电平时就等于电阻R3207跟R2810并联后在与电阻R2806分压，送到反馈脚，此时DDR18V电压为1.994V。DDR18V_OV2为低电平时就等于电阻R3208跟R2810并联后在与电阻R2806分压，得到DDR18V 为2.129V。

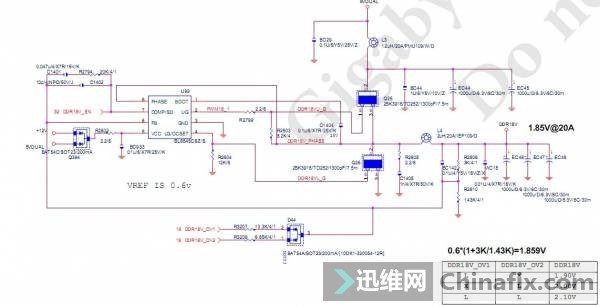

下图为DDR18V_EN信号来源
DDR18V_EN是由ATX电源PWOK和南桥发出的S3_STATE经过电路转换得来
三．VDDA25
找到VDDA25是由VCC经Q62(L1117)低压差线性稳压器，3脚输入5v，二脚接R395和R394电阻调整后输出。
四. CPU 供电（VCORE）

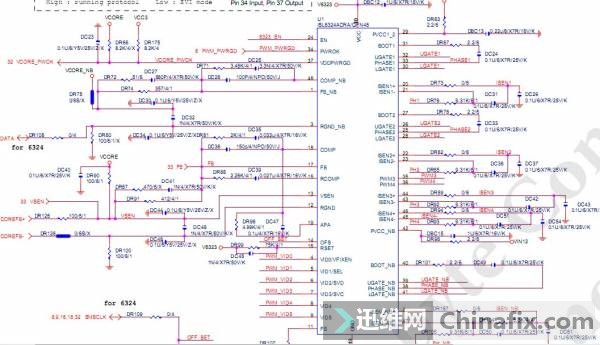

供电主芯片为ISL6324，使用两个ISL6612驱动芯片。产生4+1路供电，分别为CPU的（核心供电）和CPU内的北桥（内存控制器）供电。
供电产生流程大致为：
1.VCC经电阻DR62给主芯片供电，12v给芯片给芯片pvcc脚提供驱动电压，芯片boot经内部得到12v供电,12v分别经电阻DR116和DR123 给两个驱动芯片的6脚7脚提供供电。
2.CPU发出vid信号给芯片4.5.6.7.8.9.脚
3.前级电路装得到6323 en高电平的EN，信号给芯片24脚，开启芯片工作。
4，工作条件都满足后，由后级分别输出CPU 供电（VCORE）和（VCORE_NB）
5,经线路送到芯片isen和vsen脚进行检查。
6，当芯片检测CPU 供电（VCORE）稳定后通过37脚发出VCORE_PWOK信号

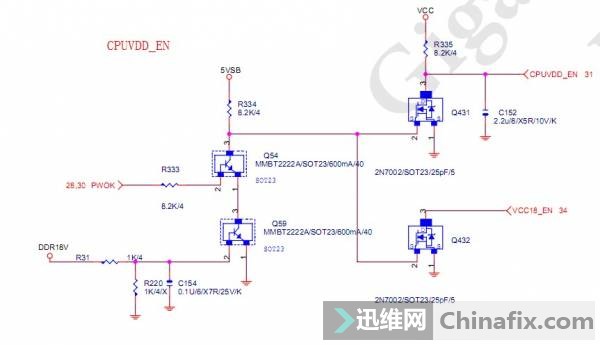

CPU供电开启信号 6323_EN来源

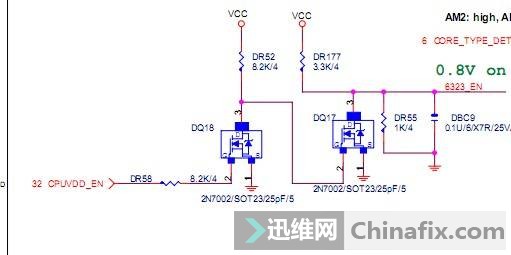

从上面 两个图中得知6323en是由PWOK和DDR18V经电路转换得到高电平的CPUVDD_EN信号后由经过两个mos管转换得来。
五．北桥供电（NB_VCC)
南桥供电与内存供电产生及工作原理相同，。。。。。。。。。。。

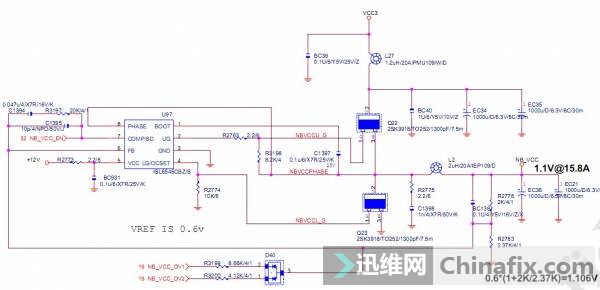

北桥电源开启信号 NB_VCC_EN产生来源
NB_VCC_EN是由cpu电源好信号经q58三极管和q279mos管转换得到
六，南桥供电(vcc_sb)和总线供电(vcc12_ht)
南桥供电与内存供电原理相同，同样采用（isl6545）作为控制芯片，工作流程。。。省略若干字。南桥供电(vcc_sb)又经一个保险fb15后产生总线供电(vcc12_ht)

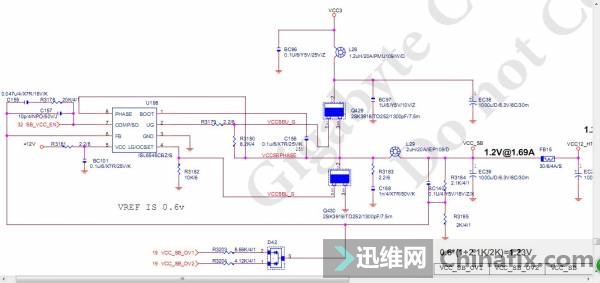

南桥电源开启信号SB_VCC_EN信号来源
SB_VCC_EN是由cpu电源好信号经三极管q58和mos管q278转换得到高电平的SB_VCC_EN信号。
