来到迅维实地之前是有些犹豫的，作为半路转行出家当和尚的我，对迅维并不是很了解。幻想想着每天是不是可以想几点上课就几点去，平时是不是可以在寝室睡个觉偷个懒。来到实地后发现我想多了，每天正规的8点半上课、点名、提问，来这边的学员都是想学点东西回去的，除去个别原因，根本上没有迟到或者旷课一说，学习氛围非常好。



　　以前是完全没接触过这行，去年做过学徒，但也只学会拆装机和简单的焊接，没修过主板，连三极管、mos管都不知道，以前主板上标D的三个脚管子我以为是三极管，老板说以后出去别说是我教的，其实老板对我还是不错的，是我比较懒。年前考虑找个培训班，想静下心来学点东西，在店里边做事边学远程或者看视频会分心，自己试过也学不下去，最主要是心比较浮躁。也看到迅维论坛很多人说实地和远程是有差别的，很多学完远程的都想来实地，最终抱着迟疑的态度选择了迅维。



　　年初来迅维实地接受免费基础课第一天，阿林老师的无焊油焊EC，对不用焊油一开始肯定是拒绝的，经过反复尝试发现简单快速有效！然后接受船长三天半的基础课，船长说来这边每天12点之前睡觉都是不正常的，那三天半每天回去都学到半夜1-3点，当时也只是学到7、8成，一下子接受很多新知识要慢慢理解消化，只要你每天坚持做笔记看视频总会有收获的。初级班开课前面一部分也是基础，就算是又复习了一遍，还算OK。基础只考了90分，现在完全知道错在哪了，还有个开关电路当时没理解现在也明白了。



　　一、之后的每天都是接受船长（迅维培训黄老师）的新知识，我觉得都是给能看懂电路图和修板做铺垫的：



　　1 电子基础。



　　2 主板信号、重要总线、名词解释、电路板、CPU芯片组、主板架构框图、电路图点位图等，算是最基础的，

EC、BIOS也算是基础的。



　　3 笔记本供电方式、保护隔离、待机电路等，开始进入分水岭，也是难点，第1部分电子基础没学好的开始进入懵逼状态。



　　4 时序，难点中的难点，不光难懂还难记，第2部分基础没学好的和逻辑思维不强的继续进入懵逼状态(各种大招放送)而我每天处于半懵逼状态，老师问什么都需要反应一下，而不是张口就可以说出答案，熟记的过程还是有难度的，每天还要伴随基础焊接练习，托焊、EC、QFN，我班最牛的小钟同学无焊油EC对位加上焊接1分半搞定。



迅维学习成果分享：

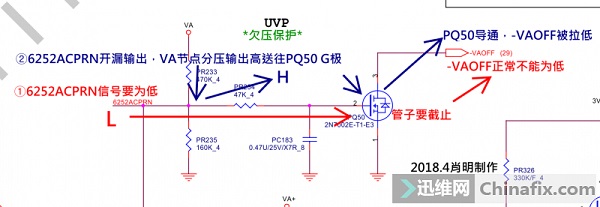

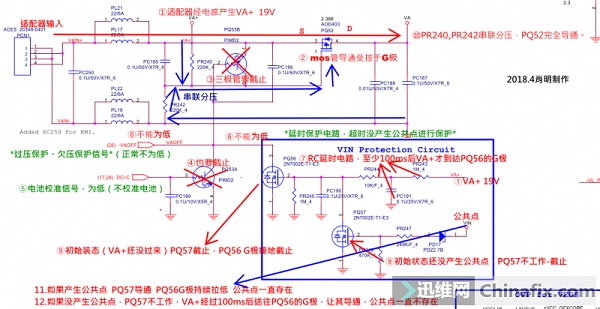

　　一：sony的保护隔离电路。（此处省略了部分图纸，详细的请点击原文查看哦）



　　图纸：Intel_广达_TW6_SONY_MBX-221(HM55)





　　Sony的保护隔离可以说比较难的，笔记完全是自己做出来的，后来又听老师讲解了一下不懂的地方。从一个小白到可以看懂电路图并分析出来，真的挺感谢迅维老师的。虽然图纸还有很多电路看不懂，专研的过程还是很有趣的。





　　二：维修前奏，实操部分。



　　迅维阿林老师开始讲解维修注意事项和故障讲解、mos和芯片代换、接口、拆装机、编程器、诊断卡、示波器及波形讲解等



　　继续练焊接、BGA



　　

　　第一块成功焊接的BGA，0.65的珠子，阿林老师还给我们讲了下网络课，最后要开始修板了，基础不好，后面又没好好做笔记的童鞋继续懵逼。

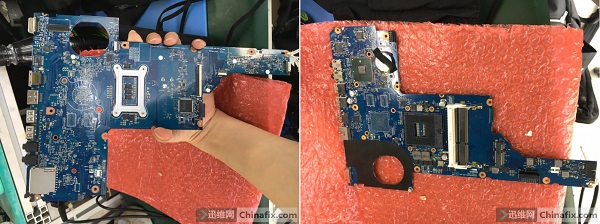

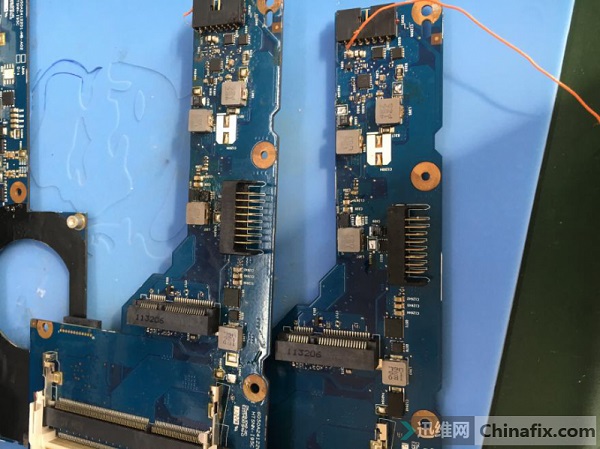

　　小白第一次修板:英业达，版号6050A2412201

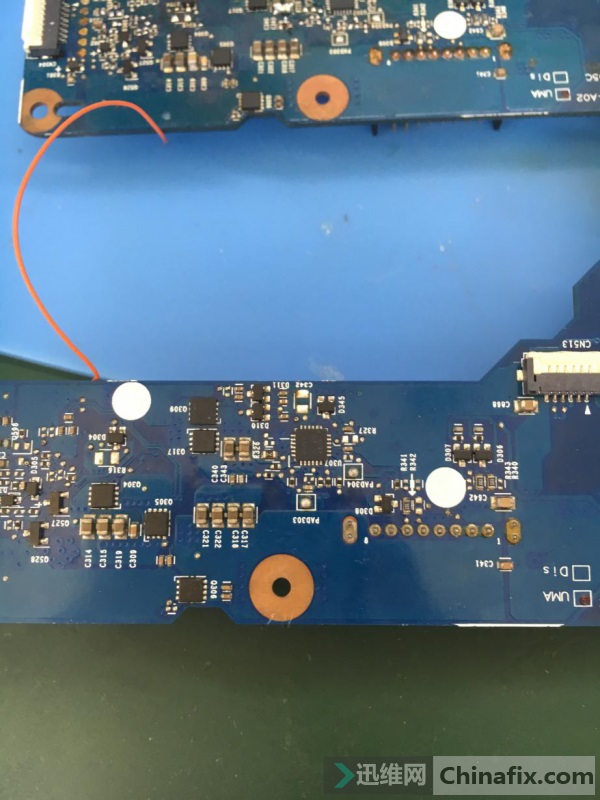

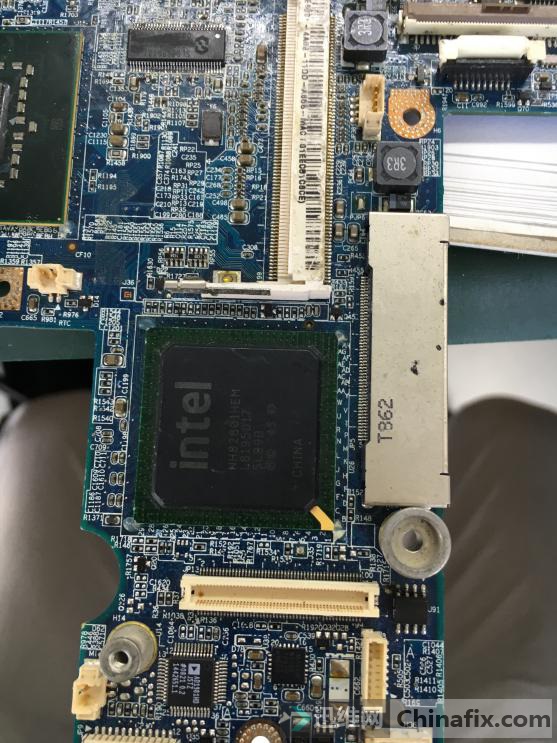

　　这是好板实物图

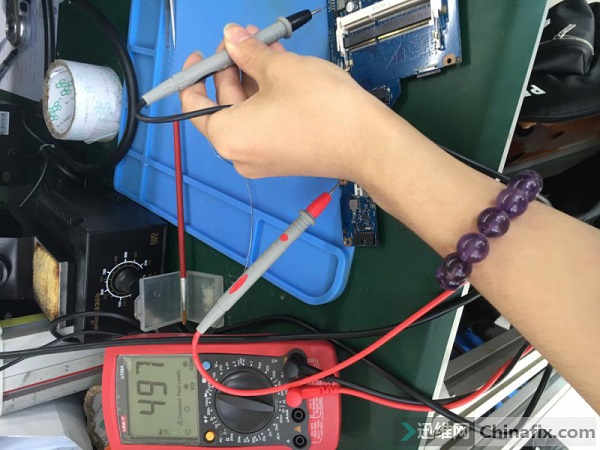

　　拿到主板公共点对地短路为0，一开始是傻眼的，这怎么修的，处处短路，冷静下来后翻开笔记，按照阿林老师教的步骤分析，判断是公共点电容问题，然后逐个排查，找到老师做的故障，打值正常，完美。





　　本以为这样就结束了，但是继续观察板子，发现有地方不对，发现这个32.768晶振装反了，换回去后顺便抓了波。

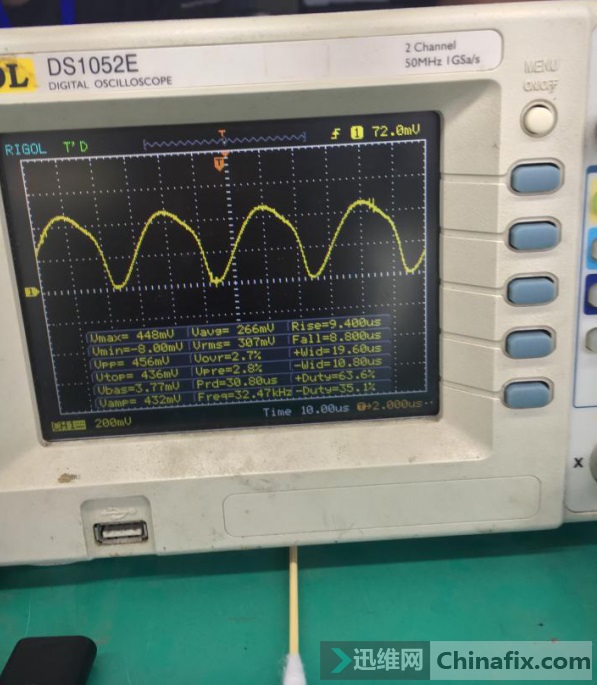

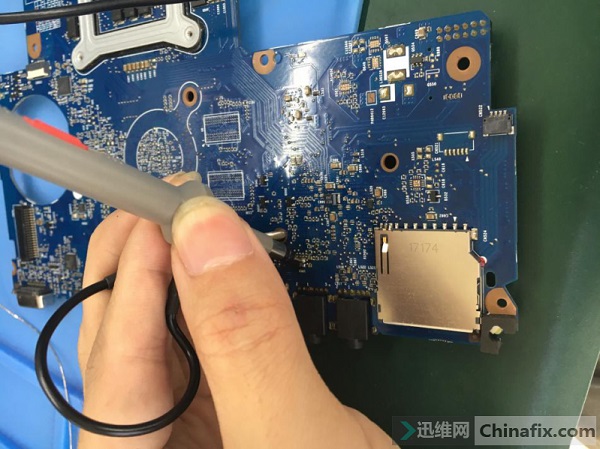

　　抓好的波形





　　32.47，应该正常吧。继续检查没发现什么异常，打值也没问题。开始上电，上电后测量发现公共点没出来。先查找第一个隔离管Q302没导通，发现G极少了一个分压电阻R303，补上。

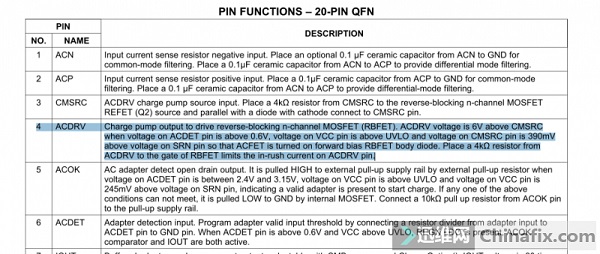

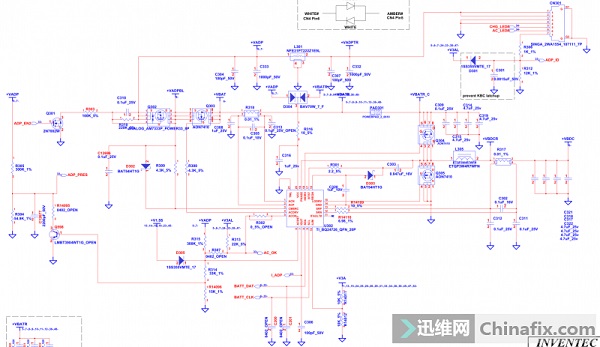

　　继续上电，第二个管子没完全导通，假公共点，继续查找缘由，充电芯片BQ24726,根据数据手册当ACDET电压在0.6V之上，ACDRV会保持输出比CMSRC高6V的电压。





　　CMSRC连接第一个隔离管D极为19V，那么ACDRV正常输出要为25V。

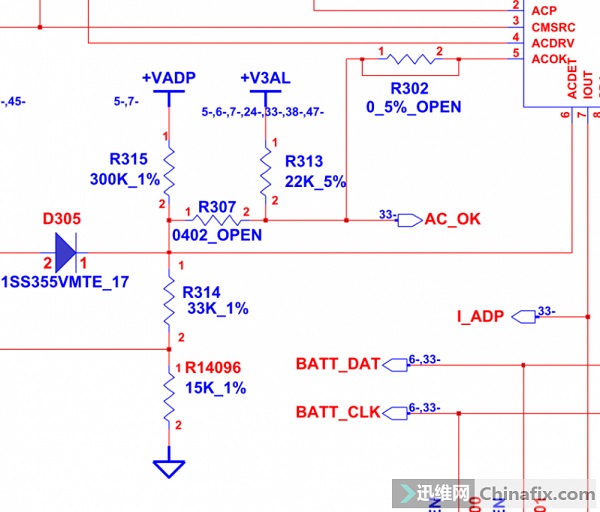

　　对比板子，ACDET脚分压电阻也被拆了，继续补上。老师就是老师，这故障做的真细。





　　继续上电，公共点完全正常了。测量3、5V待机没有，进入迷茫状态，有病乱投医，找料板换了3、5V上下管芯片，故障依旧，补上零件，但还是没好。

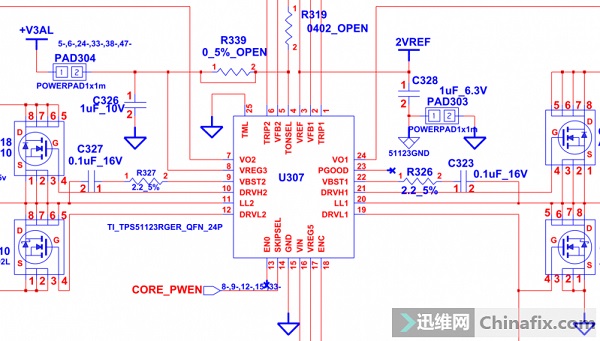

　　继续打开电路图，下午发的板子，这时已经要去吃晚饭了，但还是没有思路。走在路上一直想到底是哪里问题。待机、待机、待机大脑里面全是待机，突然想到待机芯片工作流程，感觉灵光一闪，对人生又有了希望了，晚上回去查确定没有断线，查待机芯片工作条件。主供电有，线性3、5V有，开启有，PWM输出无，先看看管子导通没有，上官G电压不对，继续查自举升压，发现也不对，对照电路图，发现3V那边少个自举电阻、5V那边少个自举电容，补上后3、5V出来了。





　　这个时候想触发一下试试，自己做了个开关板。

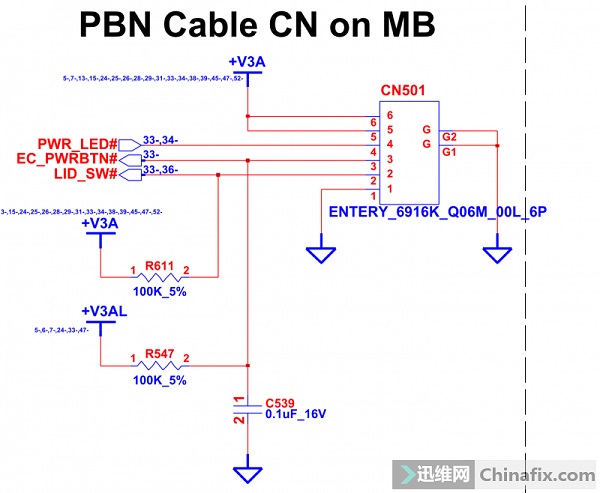

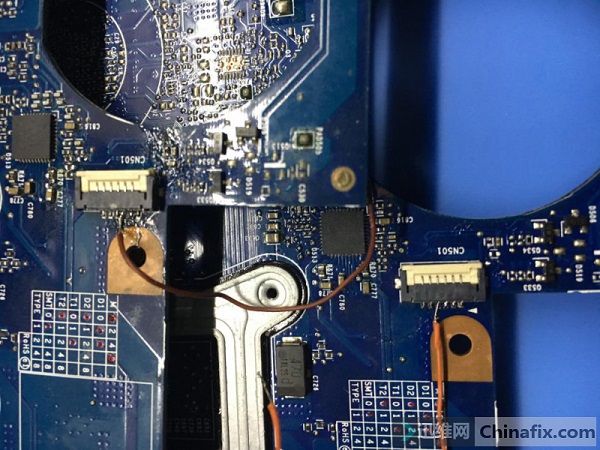

　　细心的同学对照电路图直接就会发现了，没错，开关线接错引脚了。我说怎么死活不触发，灯会亮，不触发的过程即煎熬又崩溃。





　　期间还去问了度娘，想找找思路，看到迅维以前学员的帖子，图纸上开关这边有两个上拉电阻没装，我直接补上了。



　　触发后电流到0.18，没敢上U，老老实实的继续抓波，此时已经晚上8点多了。本以为这样就结束了，但是噩梦才刚刚开始。

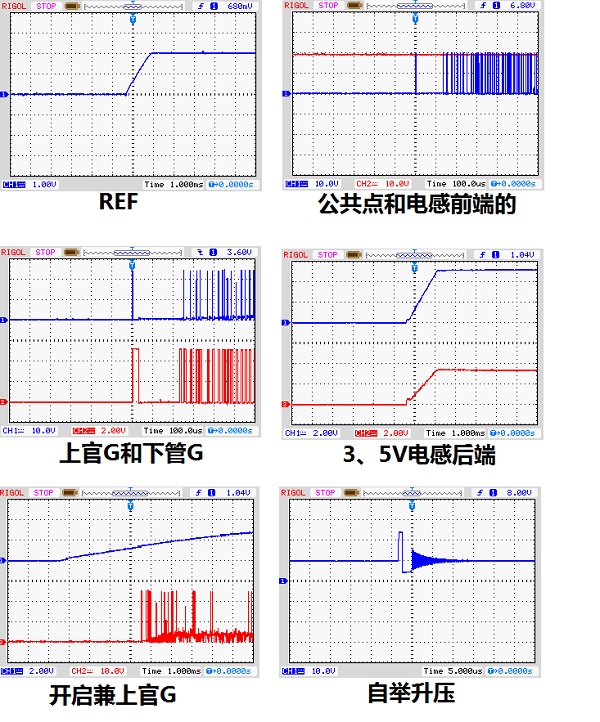

　　先放几个正常波形，都是我一个人操作存下来的：

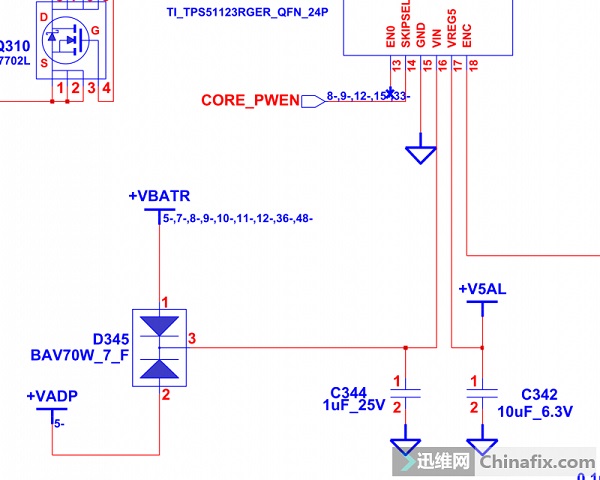

　　继续正题，抓线性5V的时候，戳在芯片引脚上，直接和VIN连上了，一串火花后待机没了。线性5V打值直接为0，线性3V打值500多，会不会是芯片坏了，拆下芯片后值依然为0，查图纸测量发现VREG5电容挂了、VIN共阴极二极管也挂了。补上电容，管子，然后填单子找老师换芯片，焊上，测量一切如初，还好问题不大，有点小庆幸。





　　此时已经第二天了，继续抓波，到自举升压，想抓个双通道的，不知道怎么又没戳对，然后5A大电流了，我的天啊，我没戳芯片，怎么会这样子。



　　仔细看板子，测量后发现公共点又短路了，我到底做了什么，最后发现电容旁边有个过线孔绿油掉了，开始以为是连到电容一端的，结果测量不通。我的天，我直接把自举升压加到了相位脚，5V后面烧一片。



　　内心崩溃，这个板子还能修好？还能亮机么？一首凉凉送给自己。慢慢冷静下来后，回想待机5V去了哪里，PWM供电、USB、硬盘、光驱、声卡功放，想到给所有PWM芯片供电，我的心态就炸了。拆了一上午的芯片，故障依旧，没有头绪，查图纸快查疯了。中午继续想怎么搞定故障，找同学讨论，无非是挨个芯片拆，直到有人提到点位图，就这样又有头绪知道怎么拆了，我又开始相信人生。

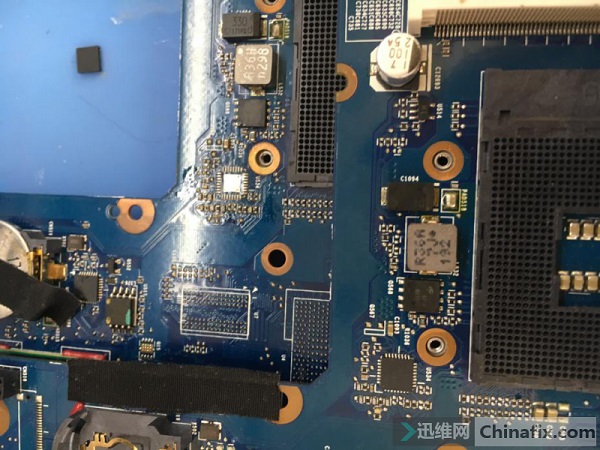

　　最后发现是这里，没错，就是这个芯片烧掉了，自举升压直接加过来，换上去后没着急上电，这次学乖了。把3、5V结点全部断开，管你烧不烧，反正断开后不会烧到后级，然后打值，发现公共点163，值不正常，最后查出是3V下管烧了，这期间再次填单子找老师换过待机芯片。

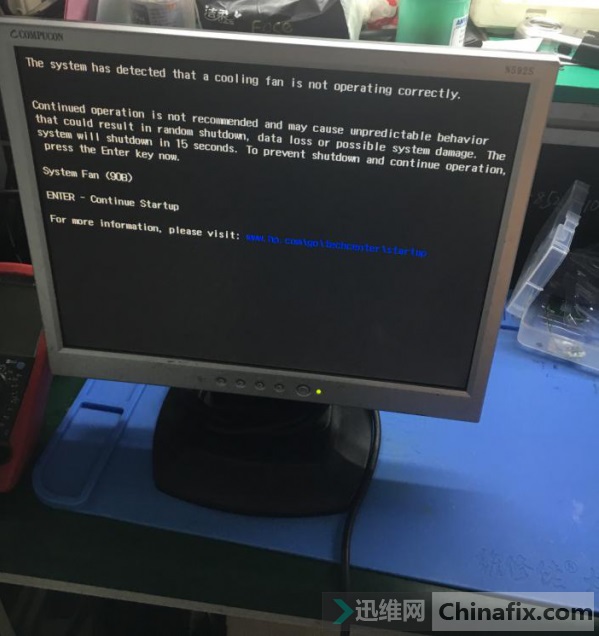

　　换了下管，公共点正常了。对比了下几个同学不上U不上内存的触发电流，仔细排查，修好总线和内存供电后，触发电流0.07A，完美。再之后，交了波形给老师，拿到CPU内存，开始见证奇迹的时刻，直接点亮机了。





维修总结：



　　此次修机虽然有图纸有点位有料板，还只是修待机部分。作为老司机肯定会觉得非常简单，但是对小白第一次修板还是很有挑战的，也学到了不少东西。修好后并没有急于进行下一步，期间不停的帮同学看故障顺便赚经验，那些公共点没出来的、3V 5V没出来的、线性3V短路、线性5v打值几十的、电压输出不正常波形不正常的，经过几天的磨练基本可以判断故障了。



学习分享：



　　学习的过程很苦、很累，学到东西后是欣喜快乐，后面还有半个月的时间就要结束了，我还要继续努力跟着迅维培训老师学习，来迅维我没后悔，甚至会觉得自己很幸运选择了迅维！感谢船长和阿林老师！



　　最后我们一起老看看迅维实地学员肖明和部分同学们的合影展示吧。
