五一放假回来，终于可以修板了，之前，焊接，跟示波器侥幸通过。这是第一次，修笔记本主板，以前都是拆个网卡，换个电容的，没有技术含量的。

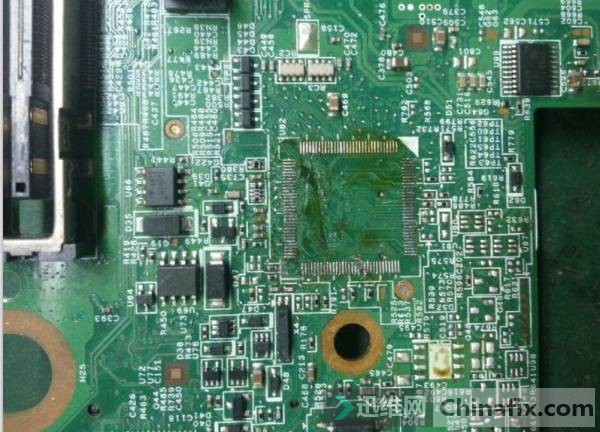

       老师给我们讲了一下，关于隔离保护跟3、5v待机该怎么修，短路怎么查等。讲完，就开始发板了，我拿到一块纬创代工的，Karia集显的板。按照老师教的方法检查了一下外观，没EC、心想修待机没什么影响。

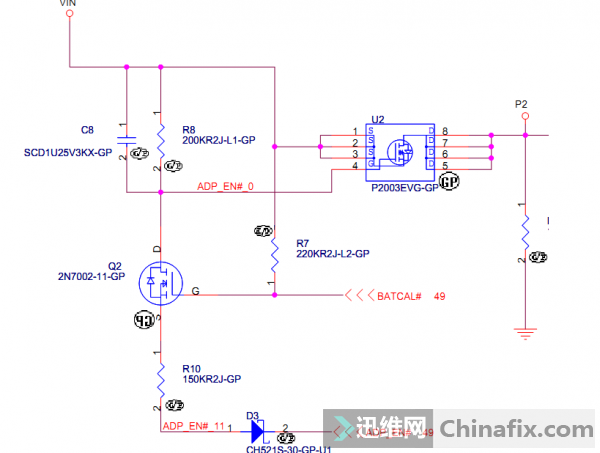

开工，测各大电感及公共点，对地阻止都正常，开始上电。发现这边板用是用适配器插头的，由于事先没有准备，只带了一个夹子，先打开图纸研究了一下，要产生公共点，必须U2先要导通，BATCAL#要高电平，使Q2导通，BATCAL#已经由VIN上拉只要不被拉低就行了。

ADP_EN#要为低电平，追查这两个信号。ADP_EN#是由适配器中间针LIMIT_SIGNAL与VIN经R472和R469比较，假设适配器输入电压19v，分压以后为4.894V, 只要LIMIT_SIGNAL大于4.894V，ADP_EN#就会输出低，同时Q27,也会截止得到高电平的ADP_EN,即使SLP_S3#为高BATCAL#也不会被拉低了。而这里还有一个比较器，VIN经R527和R526分压得到5.909V与LIMIT_SIGNAL进行比较达到高电平的ADP_ID信号.最后，得出结论，适配器中间针最少要大于6V以上，才能使U2导通。一开始开始不知道怎么，骗过去，这里人为制造一个ADP_EN#低电平也可以，就在网上找资料看到论坛有人发帖，从公共点串联103的电阻，当准备好元件，放学了。。。。。。。。

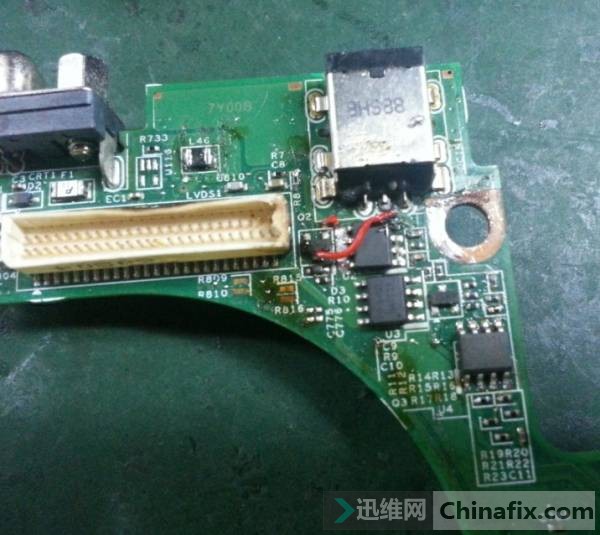

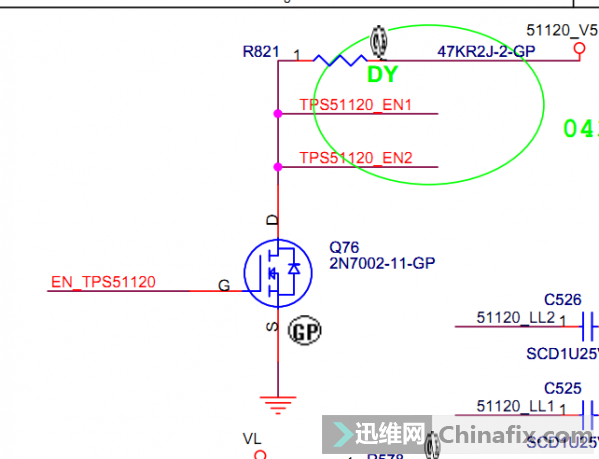

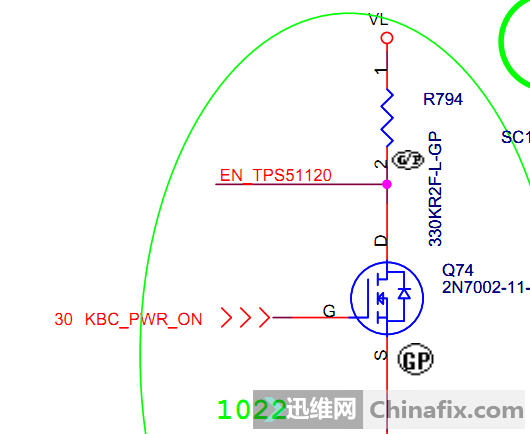

直接飞线到Q2 D极，上电测公共点电压出来了.开始修待机部分，先找看电路图把外围元件补齐，测待机芯片供电正常，LDO3,LDO5,V5FILT正常，再测VREF2 电压也正常，测pwm3、5V都没有电压。突然，想起这个板没有EC，继续看电路图，发现需要EC发出KBC_PWR_ON来拉低EN_TPS51120才能得到TPS51120_EN1和TPS51120_EN2开启信号。

没有EC，直接把Q76

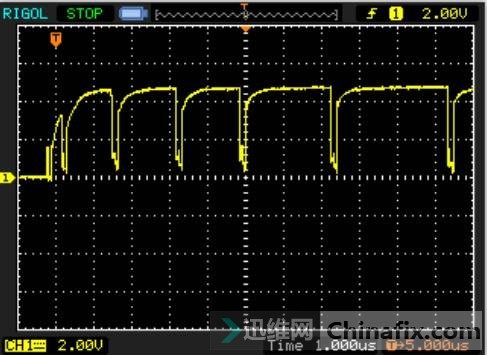

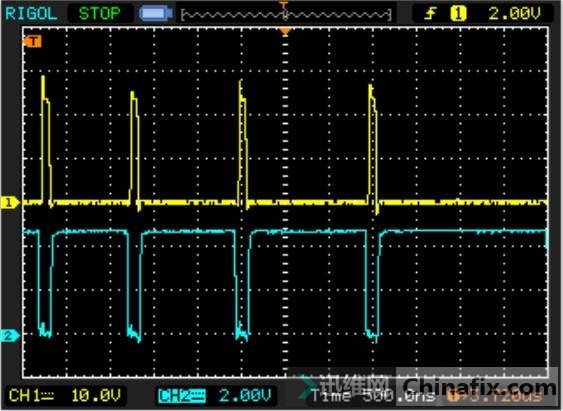

G 极拉低，这样开启信号正常了，还是没电，用万用表测相位和G极都没有断线，按照老师的方法一步一步来，把上管都拆掉抓G极波形，测波形都正常，就先把5V的上管上了，下面是没装上管G极波形
