实地实践第一片板：HPCQ60 一板四修

　　本文由迅维培训实地学员原创，迅维论坛账号：鲁鹏维修
　　原文链接：http://www.chinafix.com/thread-763375-1-1.html

HPCQ60 warrior intel uma 待修主板一片，故障不详。
接到板后，先测了一遍大电感无明显短路故障，再测公共端对地阻值为0。
因是大短，首先检查公共端的滤波电容。目测有一电容比其它电容稍高，拆下后发现下面并有一超细导线，拆除后对地大短排除。

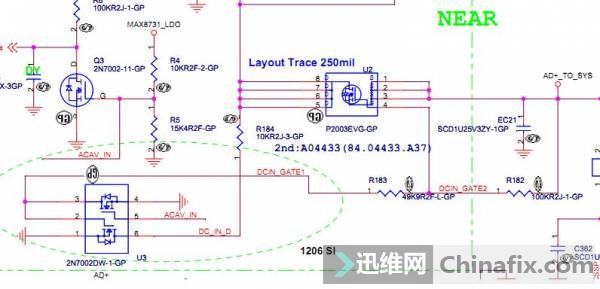

上电测公共点电压：U2 S极19V D极19.6V G极19V。明显电压是过内部二极管过来的，管子并没有完全导通。此管为P管，如果想完全导通G极电压必须小于S极4.5V以上，从图中看如果想分压成立，U3的ACAV_IN信号必须为高电平。实测为低电平。见图1。
图1：

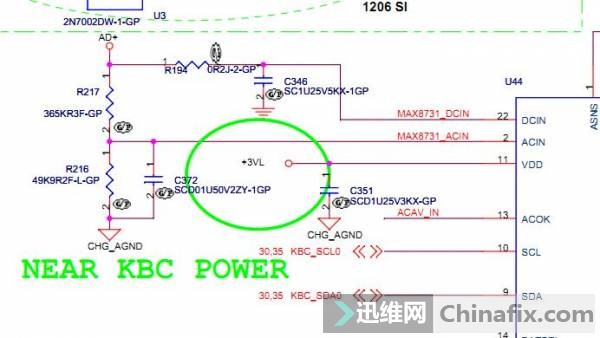

ACAV_IN信号由U44 MAX8731A得到供DCIN ，VCC，ACIN。且ACIN脚检测电压高于REF/2后产生，见图2。
图2：

MAX8731A的工作过程为：

1、得到DCIN。

2、内部调节出5.4V的LDO电压。

3、LDO电压一路过电阻给VCC脚供电，另一路过二极管给BST提供电力。

4、芯片得到VCC后，内部调节输出4.096V的REF电压。

5、ACIN脚检测适配器过电阻分压而来的电压。

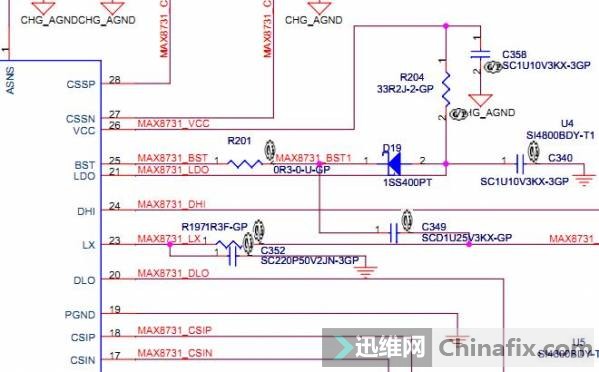

6、如果ACIN脚电压越过2.04V就会输出高电压的ACAV_IN，见图3。实测DCIN为19.6V,LDO脚为4.096V，VCC脚为0V，细看R204掉件。找对应阻值电阻补件后，ACAV_IN为高电平输出。场管U2 G极电压为6.3V左右。U2正常导通公共点电压恢复正常
图3：

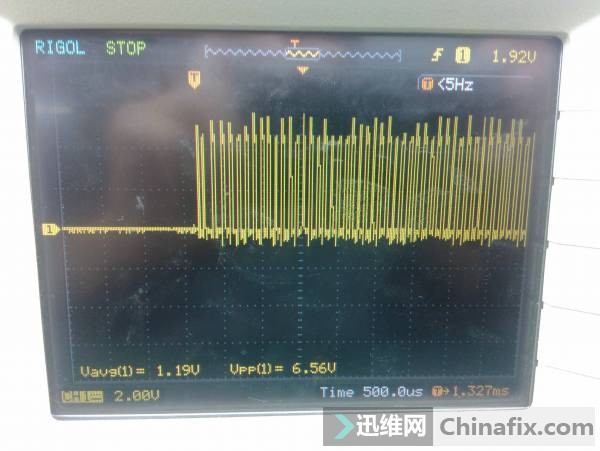

保隔正常了，接下来检测发现无待机3V 5V电压：TPS51125正常输出3V 5VPWM的条件为芯片正常，且VIN ENO ENTRIP1 ENTRIP2均正常。实测C568远地端19V但VIN0V。拆下芯片发现芯片下面引脚对应焊盘烧掉。细心补线后重新装回TPS51125。拆掉5V 3V上管。上电测上管G极波形见图4，看波形正常，装上对应上管。机器3VPWM,5VPWM正常产生。至此维修结束。波形是用手机拍的，所以有点不是太清晰。
