　　本文为迅维远程学员蓝冰心原创，迅维论坛ID：860664

　　本人保证，只要看完这篇帖子，小白以后遇到这一款机器不触发的维修率绝对在80%以上，为啥呢？因为两字—-这板有通病，接下来进入正题：

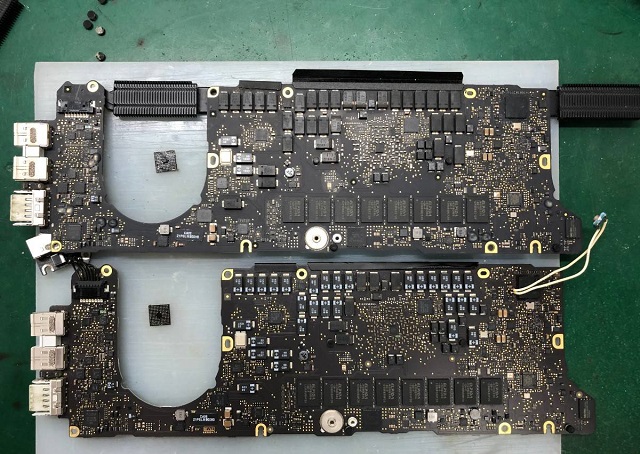

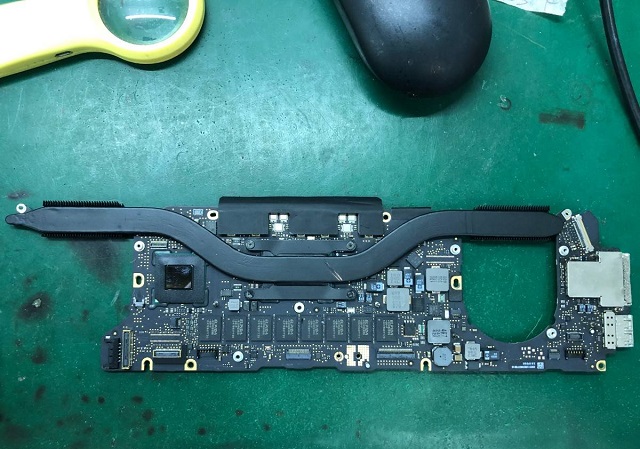

主板正面

主板反面

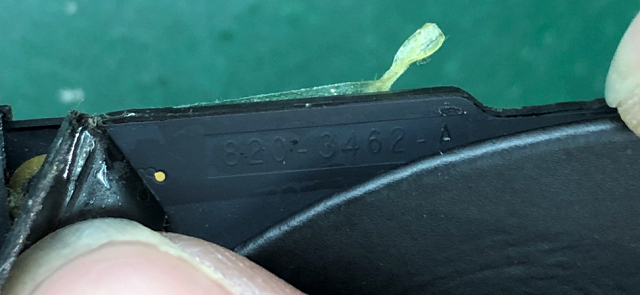

板号

　　故障现象：笔记本不触发

　　这板有一个通病，就是IO爱坏，目前我修了最少20来片这个板子了，不触发的除了一片PPBUS_G3H短路的，其他的都是换IO好的，这次来了两片，二话不说直接干IO。

　　换完上电一片好了，一片居然还是故障依旧，所以今天就讲讲这片换完IO还不触发的板子。插电没有自动触发，待机电流0.020掉至0.018。

　　居然不触发，那就要按照不触发的维修思路来查了。查SMC的待机工作条件如下：

　　1.=PP3V42_G3H: 3.42V正常；

　　2.PP3V3_S5_AVREF_SMC: 3.3正常；

　　3.SMC_RESET_L： 3.3正常；

　　4.时钟上电瞬间会有，SMC内部资料配置完成之后会消失，正常；

　　5.SMC_BC_ACOK： 3V 正常；

　　6.SYS_ONEWIRE： 3V 正常；

　　7.按开关，PM_PWRBTN_L 有高低高跳变，正常。

查PCH待机条件如下：

　　1.=PPVRTC_G3_PCH: 3.3V正常；

　　2.RTC_RESET_L: 只有0.04V，不正常；

　　3.PCH_SRTCRST_L: 3.3V正常；

　　4.PCH_INTRUDER_L:2.97V正常；

　　5.PCH_INTVRMEN_L:3.3V正常；

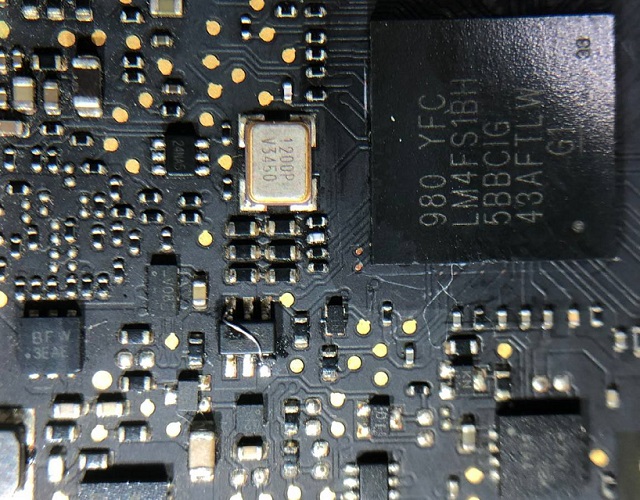

　　6.时钟起震，正常；

　　7.VCCDSW3_3: 3.3V待机直接供给，正常；

　　很明显不正常的地方是 RTC_RESET_L。

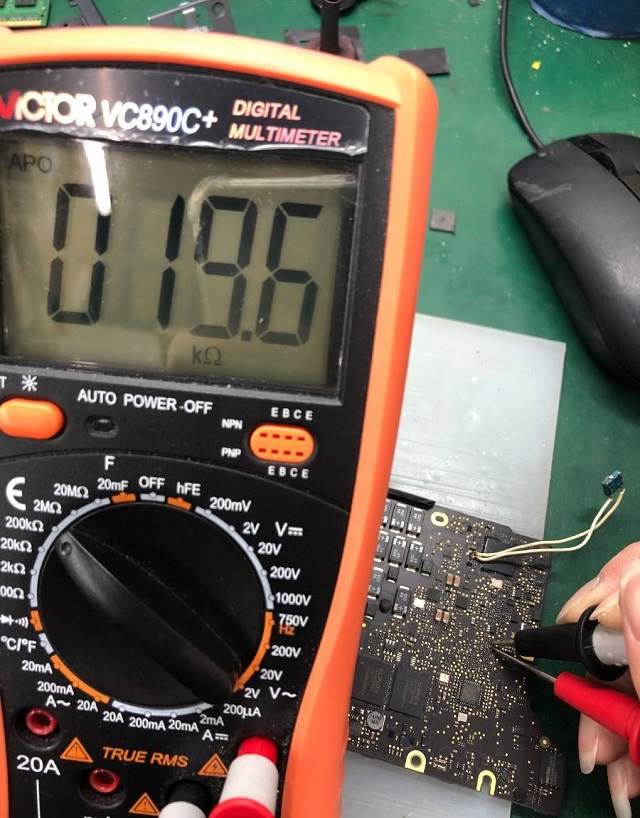

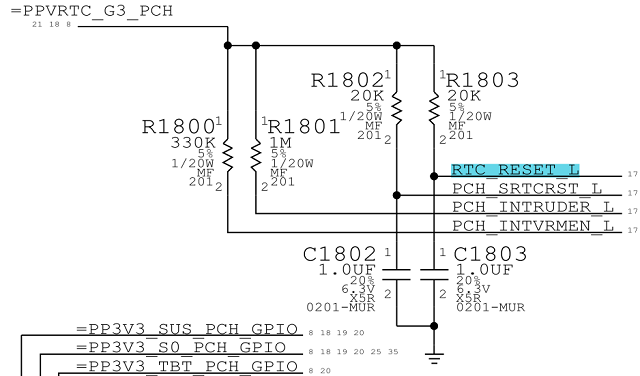

　　上拉=PPVRTC_G3_PCH是正常的，测量电阻R1803的阻值为19.6K也正常。

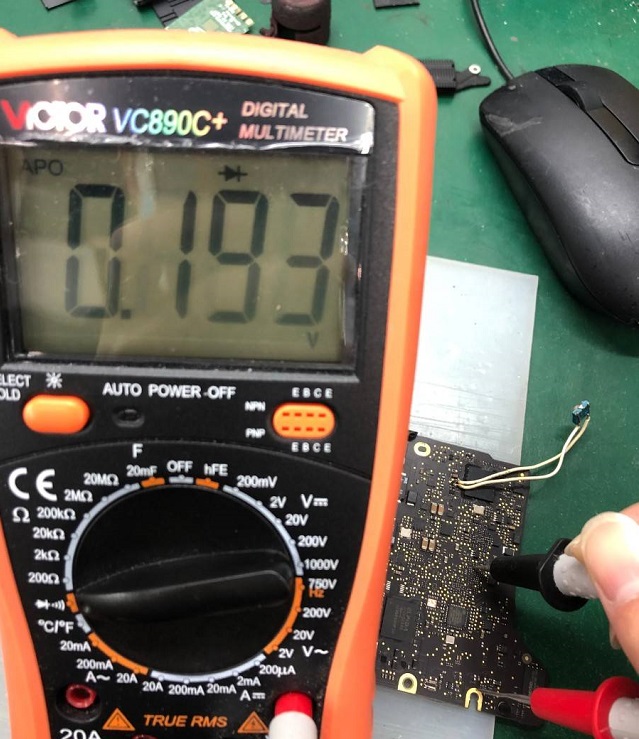

　　测量RTC_RESET_L对地阻值为193欧姆，对比了正常的板子这个阻值偏低。

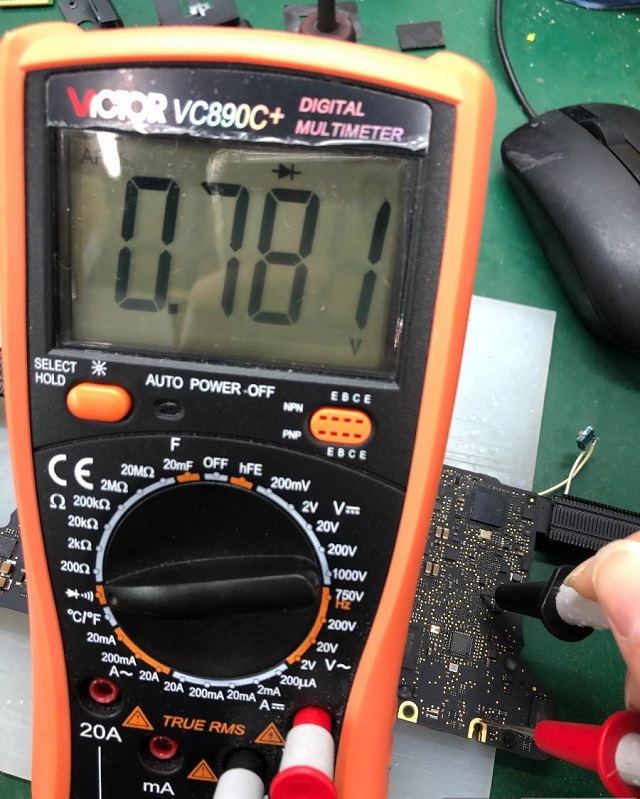

　　拆掉电容C1803阻值变成 781欧姆，电压也正常了。

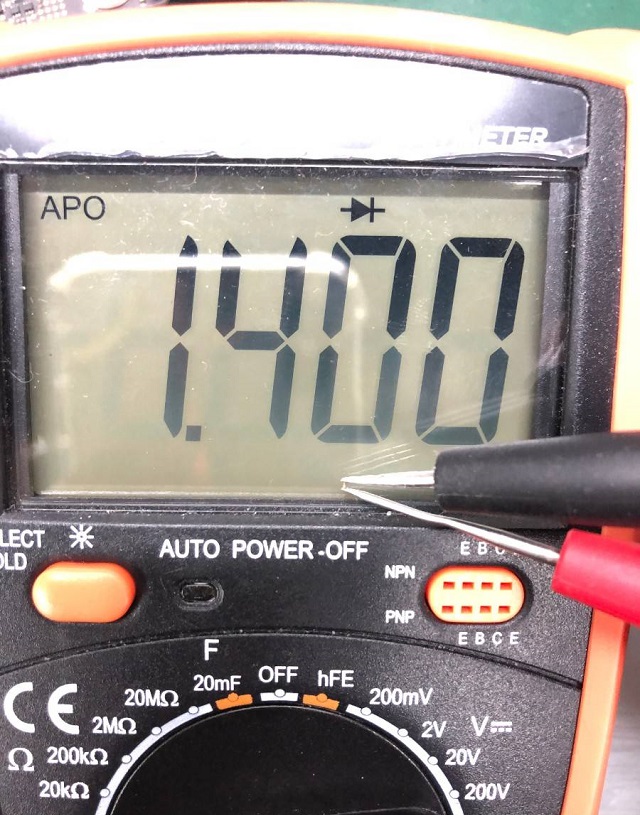

　　测量C1803两端阻值不会变成无穷大。

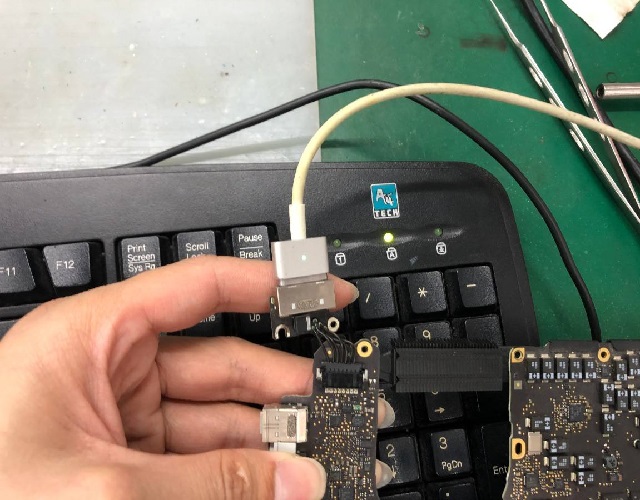

　　插电上电，主板可以开机，由于没有测试屏，直接用键盘大小写切换测试。

　　接下来再说说换IO的通病，这个板子的料板价格比较贵，但可以用A1278 12年的IO 来替代，板号是820-3115，由于A1278只有一个风扇，而A1425有两个风扇，所以记得改风扇电路只需把Q5660的3脚6脚相连即可。

　　很多人知道是IO问题，但是却不知道IO可以替代，所以看完我这帖子的人知道了替代方法，每次都可以节省100大洋，就这一点相信都值了吧！
