主板开课到今天是第五天了，课程过了四分之一，前两天讲完开机电路的原理，今天下午就是实践。虽然老徐不让动烙铁修，只准找到故障点然后报告他，不过一下午也收获颇丰了。
好了，言归正传：

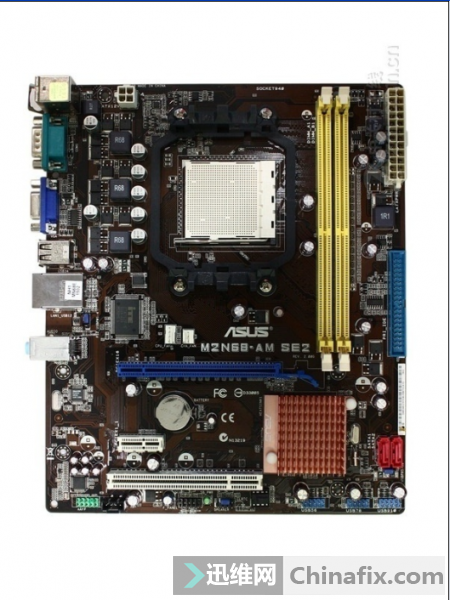

分到我手里的是一块华硕的板，故障：不触发型号：M2N68-AM SE2

这块板我对它倒是不陌生，以前经常修到，故障都是不跑码，不触发的很少，不过以前那半桶水的技术，即使碰到，也不一定修得好。
今天拿到板，先简单看了下，没明显的掉件。接着就按照老徐说的步骤，一步一步来。
首先不插电源给触发电路关键测试点打值：
PCI-E的B10脚（3VSB）—– 阻值：220（正常）
USB数据线——————- 阻值：560（正常）
ATX插槽紫线（5VSB）—— 阻值：430（正常）
ATX插槽绿线（PSON）—— 阻值：560（正常）

以上测量点阻值都正常，基本排除短路，插上电源上电，短接开关针无反应。先量开关针正极，有4.93V，负极接地；
量COMS跳帽3.28V；PCIE插槽B10脚3.3V，以上都正常。
再量晶振，因为此板为NVIDIA芯片组，只有桥旁边25M的晶振参与开机，量两脚电压分别为1.62V、1.6V。、

开机条件基本都正常，然后继续量触发条件：
此板IO为IT8712F-S
第67脚待机——5V（正常）
第85脚RSMRST#——0V（不正常）
第75脚PWRSW#——有高低高跳变（正常）
第72脚PWRBTN#——高低高跳变（正常）
第71脚SLP_S3#——0V（不正常）
根据测量的结果分析，桥输出SLP_S3#信号的条件，需要桥的待机正常和IO以上信号全部正常才会输出SLP_S3#的高电平信号给IO，而先前测量，桥的待机都满足，所以判断问题出在IO的RSMRST#这个发给桥的信号上。

此信号中文名叫：待机电压好，由IO发出，外部提供上拉后给桥的高电平信号，参与触发的关键信号之一，且缺它不可。现在为低电平，判断有两种可能：1、IO,南桥,或外围相连元器件短路；2、外部没提供上拉（开始我以为这个信号是IO收到5V待机后，由内部芯片自己产生的高电平送给南桥，所以我最开始判断是IO坏，后来问老师才知道是外部上拉的）

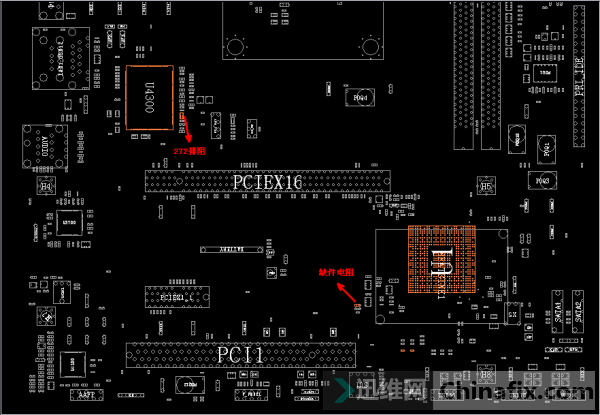

用万用表测量了下，第一种可能故障排除，那就只剩下第二点了。由于笔记本放宿舍没有带过去，无法查看电路图或点位图，所以只能老老实实的跑线了。顺着从85脚出来的这条线路开始跑，在IO旁边一个过线孔的位置，发现有一个272的排阻，以为与它相连，用万用表一测，不通，于是过孔继续跑，横跨了大半块主板，过孔了5、6次，终于在桥附近到达了一个貌似是缺件的位置，量板上焊点，与IO第85脚相通，插上ATX电源量焊点另一端也有3.3V，于是基本判定是由于这个缺件的电阻，才导致RSMRST#无电压。

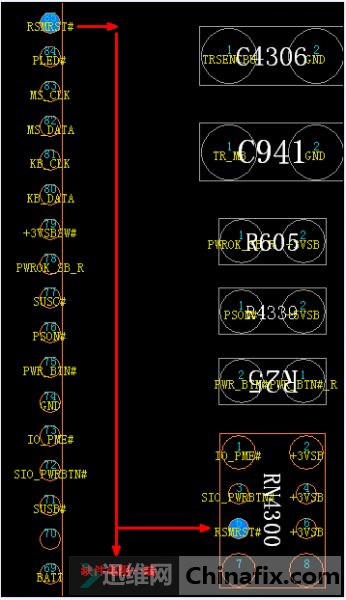

当时以为应该这样就结束了，于是从同学那借电脑看点位图，想找到这个缺件电阻的大小，结果这张点位图显示不出元器件的详细信息，转而搜RSMRST#信号，结果显示它由IO第85脚输出，并联一个排阻、两个电阻、一个电容进了桥。而诡异的是，这个排阻就是刚刚跑线时与我檫肩而过，测量不相连的那个272的排阻。

看来问题就出在这里了，测量排阻阻值正常，与RSMRST#相连的脚另一端也有3.3V。
至此，维修终于结束，最后总结，该故障是由于RSMRST#到272排阻之间断线，导致该信号没有被上拉（不知道哪个老师做的手脚，真是服了！）
最后还特意查了下那个以为是缺件的电阻，发现它的另一端连接到网卡，为网卡复位信号。
