迅维远程学员分享：联想N40-70笔记本不通电维修
本文为迅维远程学员盘县联众电脑原创，迅维论坛ID：573329
机器型号：联想N40-70
板号：LA-B091P REV:1.0
故障现象：主板不通电且公共点短路
维修过程：公共点短路按照之前的套路就是烧机，结果一烧并没有公共点的滤波电容短路，看来是小看这个板的故障了，以为滤波电容撬掉电容就OK了，没这么简单。

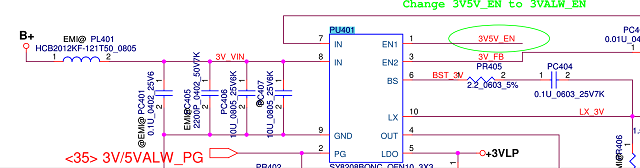

最后确定PU401短路，看图纸+3VALWP供电待机芯片，拆掉PU401公共点不短路了，料板上拆件更换PU401，再次测量公共点不短路，直接上电PU401发烫。看图纸这个芯片不单是输出+3VALWP电压，同时还输出+3VLP线性电压。测量PC412两端阻值直接为0，+3VLP的线性电压去的地方就多了！

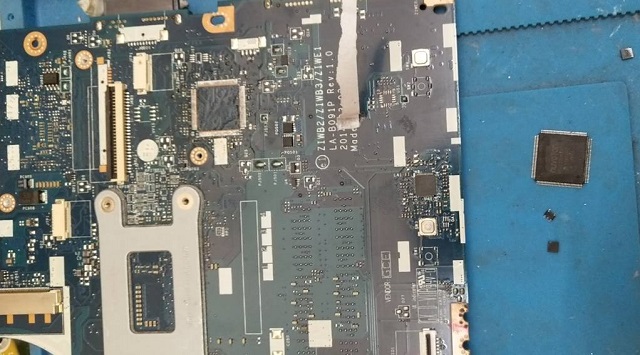

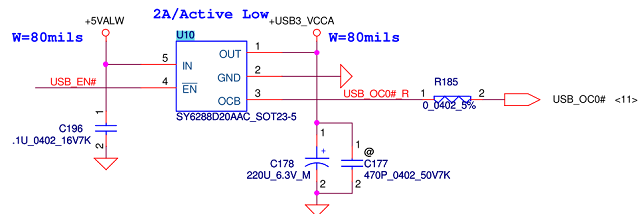

为了节省时间，直接猜EC，拆掉EC +3VLP阻值正常，看来是被我蒙对了！再测量PL404对地阻值为15，+5VLWP也是短路的，找到+5VLWP的去处，最后到了U10，拆掉阻值正常。索性桥CPU没有干烧掉。
看EC型号是NPCE288N，这个EC没有外挂BIOS芯片，是内置程序的，在淘宝买来芯片和烧录转接座（卖家在发这个芯片和转接座的时候竟然没有告知我要装两个10K的电阻，这里搞的我花了30分钟在焊接芯片转接座上，中间一度认为RT809H的烧录器不支持此芯片）。
在论坛上下的此EC的程序刷上，焊接好EC和U10，按下开关键电流像一匹脱缰的野马一样，正常亮机 ！
