故障现象：关机能充电，开机不能充电，进系统降频0.79

　　版号：LA 8001P

　　维修过程：接同行的笔记本，到手里是电池损坏，放了很长时间。定了一块电池安装好，关机充电0.8A略微偏低；开机之后电流飙到2.4-2.6之间，马上就掉到了0.5-0.8A之间，这种电流肯定是没有充电。BIOS刷过，电源管理安装过，换系统，问题依旧。

　　最开始是已接通正在充电，半分钟后就变成了未充电，电池灯常亮不闪。联想的机器比较挑电池，前前后后换了三块电池，故障依旧。

　　换过win10系统之后发现CPU的频率也掉了，只有0.78GHz，这速度卡的不行，之前还挺纳闷，为啥这么卡？换成win10找到原因了，降频了。刷过BIOS ，电源管理都搞过，没结果。

　　想着先从简单的入手吧！CPU降频，先换一个CPU 看看，频率是上去了，变成了0.8Ghz，还是不行，查图吧！降频，首先找PROCHOT#，看看是不是发出低电平，导致CPU错误的收到了温度高信号从而降频的，上图纸 。



　　H-PROCHOT#信号由这个温控芯片控制，检测发现信号果真是低电平，这是不正常的，正常情况这个应该是高电平才对。检查PQ201的G极为高电平，导致PQ201导通拉低了PROCHOT#信号，温控芯片4脚应该为低电平，才能让PROCHOT#信号为高电平，判断应该是坏掉了。

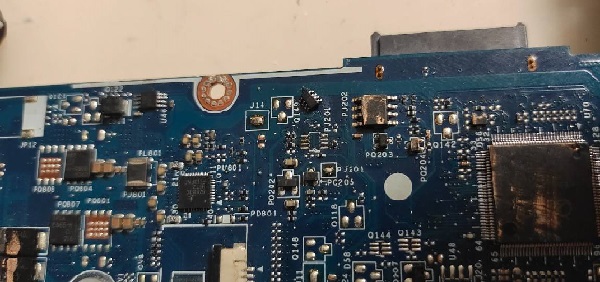

　　直接拆掉PU201，还要记得拆掉PQ201，不然PR201依旧是将G极上拉到高电平，这里解决后再看看还有其他的情况没。

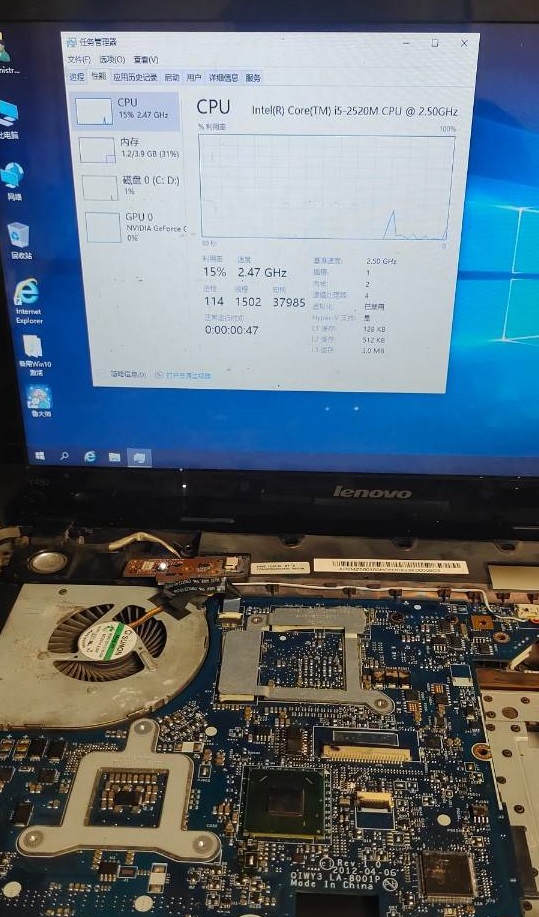

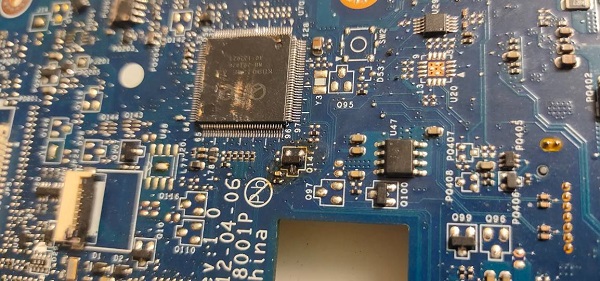

　　这里是CPU电源管理芯片发出的VR HOT转H PROCHOT#，受EC的PROCHOT#信号控制，测量Q141发现无问题，H_PROCHOT#信号已经正常了。开机测试，CPU妥妥的正常频率了。

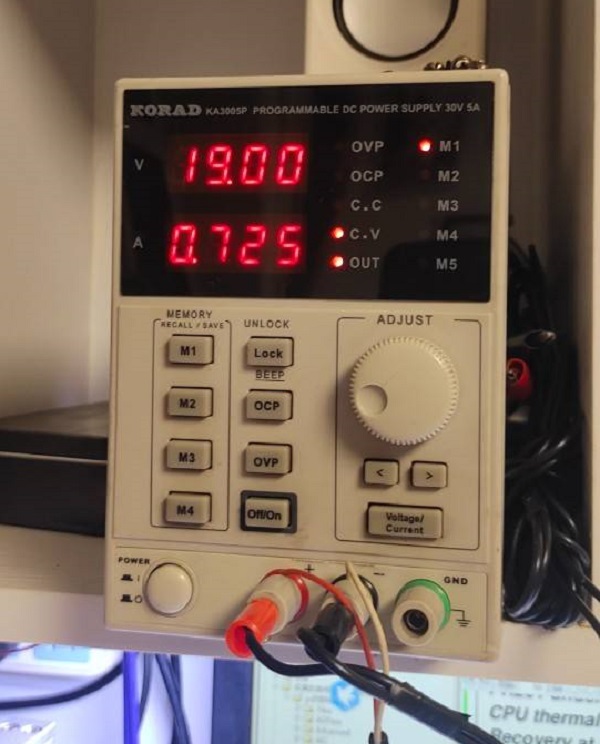

　　降频搞定了，我往右下角一看奇迹的电池也能充电了，已连接正在充电。试了一会电流只有0.8A左右，虽然显示已经充电了，但是充电非常的慢，几乎就是充不进。这个在最开始的时候换了充电芯片，原机是BQ24727，论坛说07A可以替换，我就替换了一个，结果依旧一样。

　　外围元件，BIOS，电池的管理总线对地阻值都不行，陷入了泥潭。在论坛里搜索看见船长有一个文章是SMBUS总线传输信号的时候电压偏低 ，信号传输异常导致的充电慢，我也示波器测试抓了来一下正常，没发现什么信号不正常，无奈了。又请教的@竟Sr谁伴我闯荡 ，按照他的方法也测试了一番无果。

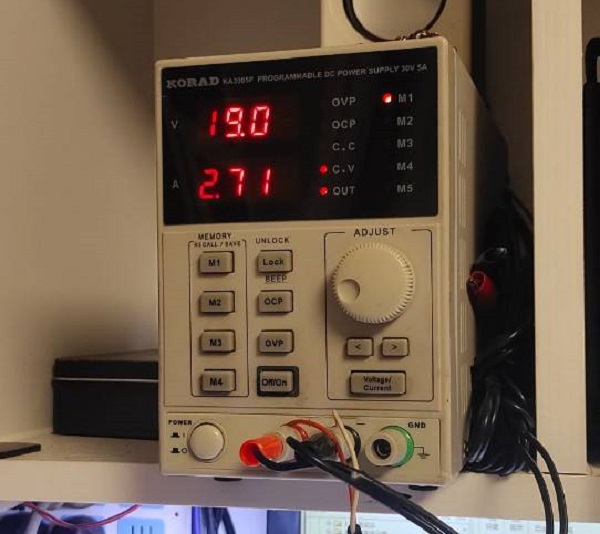

　　这个充电修的快要放弃的时候，我把充电IC换过的07A换回了原来的BQ24727，冷却之后 上电待机1.1，这是要好了？装好硬盘，开机电流直接飙到2.7A ，有希望。

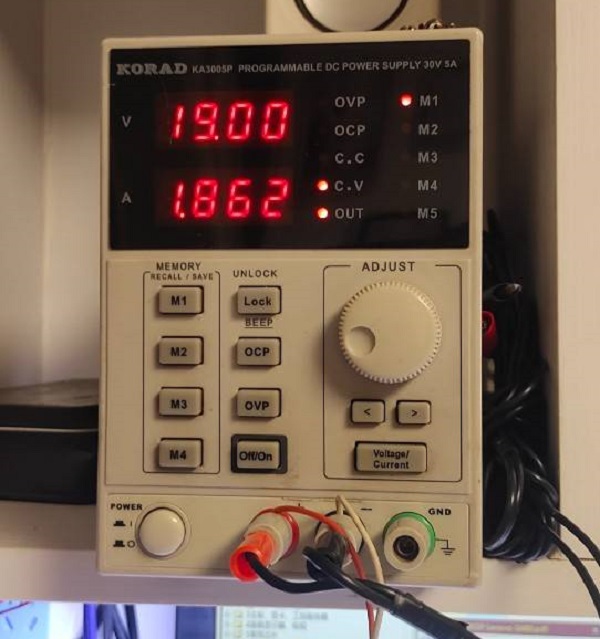

　　系统稳定了之后掉到1.8-2.0之间左右晃，电池电量一路飙升，怎么测试都没问题了。



总结：

　　CPU掉频率、伴随着电池不充电，先查查PROCHOT#信号是否被拉低，可能会有意外的惊喜。

　　论坛说24727、24737、07A可以通用，但是事实证明有局限性，某些可以某些不可以，在充电上肯定会有变化，虽然引脚位相同，但是充电电流不同，CSP/CSN这些引脚的补偿是不一样的。
