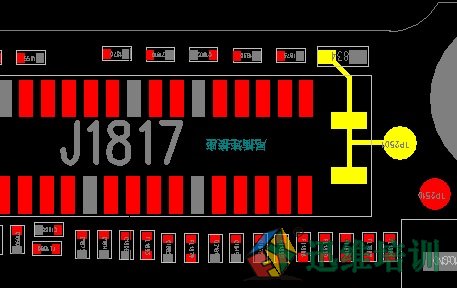

　　接一部苹果6P插数据线充电无反应,顾客反应有轻摔过，跟顾客报好价,开工。拆机插数据线，测试PP5V0_USB输入测试点TP2501有5V输入，如图：



苹果6P手机电池充不进电故障维修

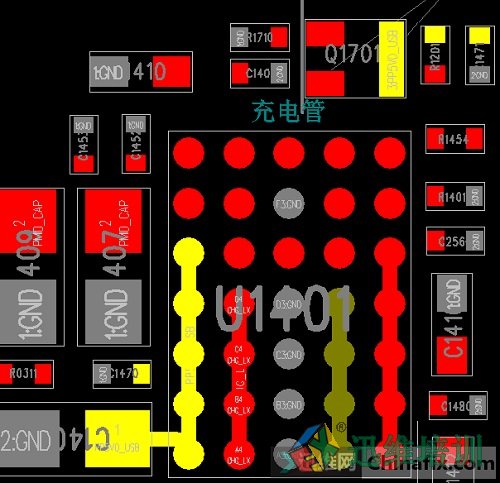

　　再测试U1401充电芯片的C1408和Q1701的D极PP5V0 _USB 5V正常。



苹果6P手机电池充不进电故障维修



苹果6P手机电池充不进电故障维修

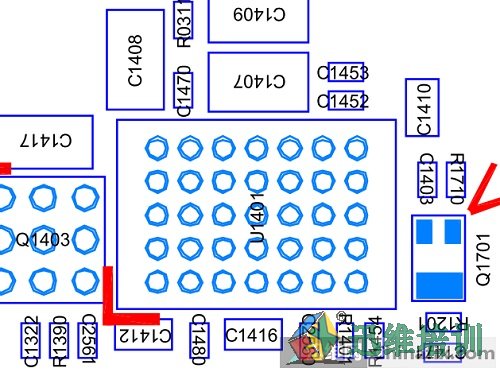

　　测试Q1701场管的S极有5V,此电压输入到USB管理芯片U1700的F6脚PP_TRISTAR_PIN(USB检测5V过压检测）



苹果6P手机电池充不进电故障维修

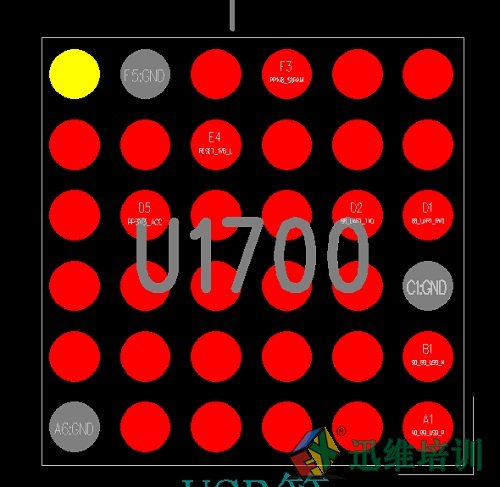

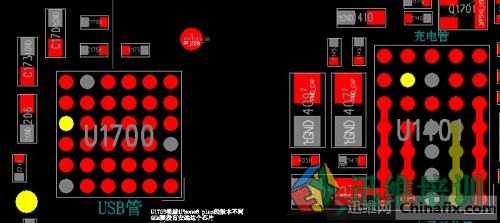

　　USB管理芯片U1700检测到5V不过压，通过芯片D6脚输出充电开启信号到U2300充电芯片F4脚。



苹果6P手机电池充不进电故障维修

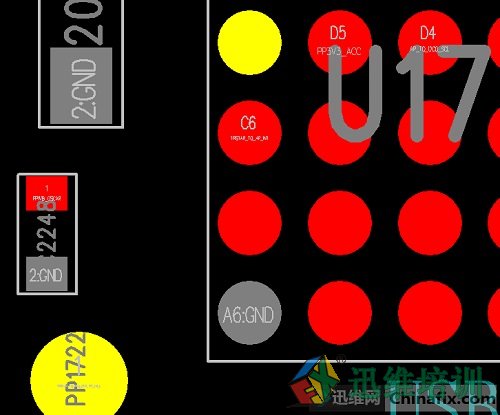

　　此充电开启信号充电0V,不充电5V。实际通过测试点PP1722为5V,说明U1700坏或断线，除胶拆下U1700打值，I2C总线的G3,E4；激活信号E3，中断信号G2，都正常啊，蒙B了。哦，还有开启信号D6脚对地值没有打，一打无穷大，再打PP1722有值，和尚头上虱子–明摆嘛，PP1722测试点到U1700的D6脚断线，飞线绿油固化（忘记照相）。装回U1700，测试PP1722点为0V，这就对了。再测试C1417和电池座（未扣电池测试充电）有4V，到此充电电路已经工作。



苹果6P手机电池充不进电故障维修



　　扣上电池插入数据线连接电脑，自动开机，对套路。别急，用爱思看看能否读到电池数据先，还好能读到数据，要不然又要约会电池SWI了。



苹果6P手机电池充不进电故障维修



　　既然有数据，就开始充电测试吧，老徐说的，放水灌水。放水途中，心想这红牛来的真容易。

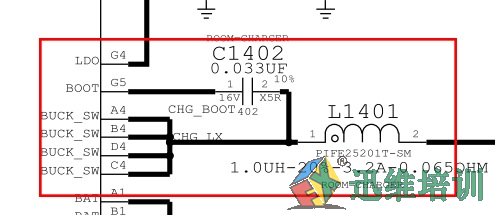

　　WO CAO，越充越少呢，悲催。有高速（BUCK)不走偏要走低速（LDO),想起顾客提醒轻摔过，说干就干，干他俩。



苹果6P手机电池充不进电故障维修



苹果6P手机电池充不进电故障维修

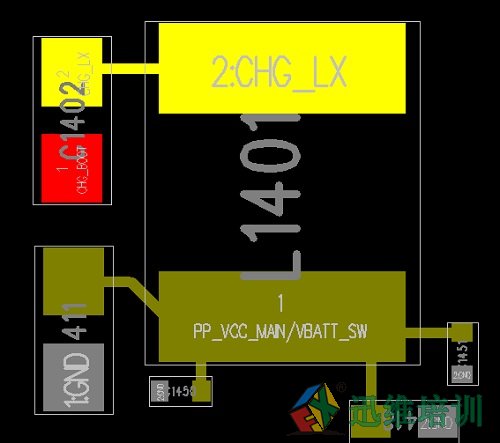

　　干电感（摔的电感易坏），换上ID机拆机电感，速装好主板。



　　迅维徐老师说过测试手机充电最好买个神器（USB带电流监测的充电设备，在顾客面前装回高大上),刚好淘宝买的USB充电设备到了，插上手机，在端口上显示（5V 1.1A)终于上高铁了。



　　看个片回来，红牛这次真到手了。
