时间过得好快呀！马上就要过年了，很久没发维修贴了，今天小弟奉上一贴，大神勿喷！



　　地点：广州某地



　　人物：胡歌比我帅一点



　　版号：6-71-W65D0-D02

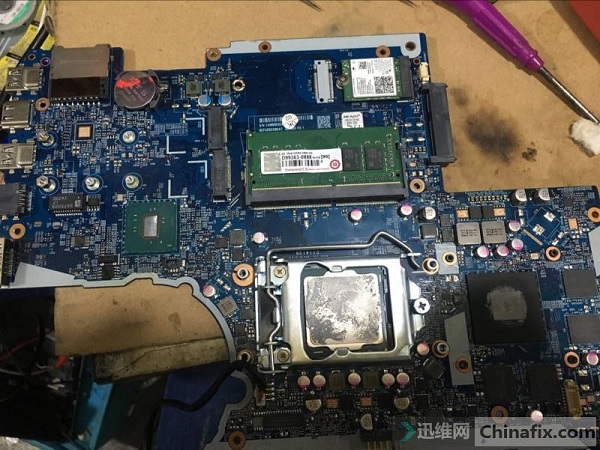

　　首先来张板子正反面图片：

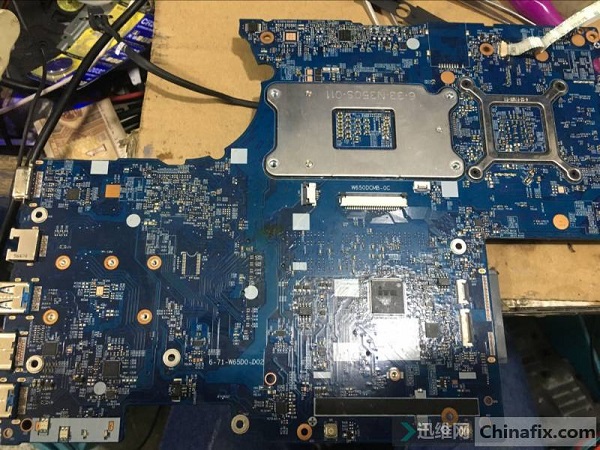

主板正面特写



主板背面特写



　　昨天下午一客户拿台神州的机子来说今天早上进水了，我叫他把机器给我，我一看我嘞个去，进水你连电池都不拆，跟客户说下要拆机检查下，客户说可以。快速拆机，一阵浓浓的酱油味朝我而来，我当时简直想吐，好臭！

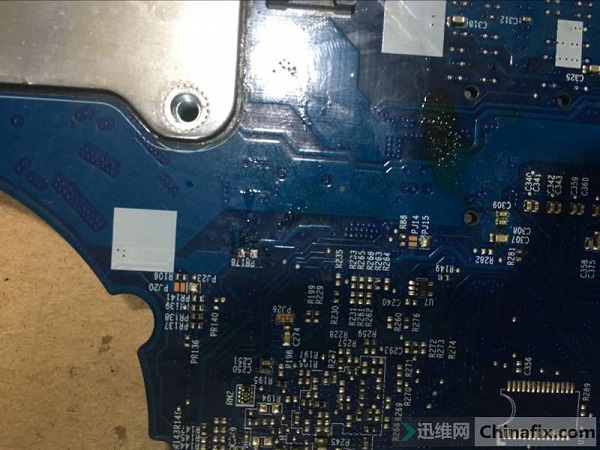

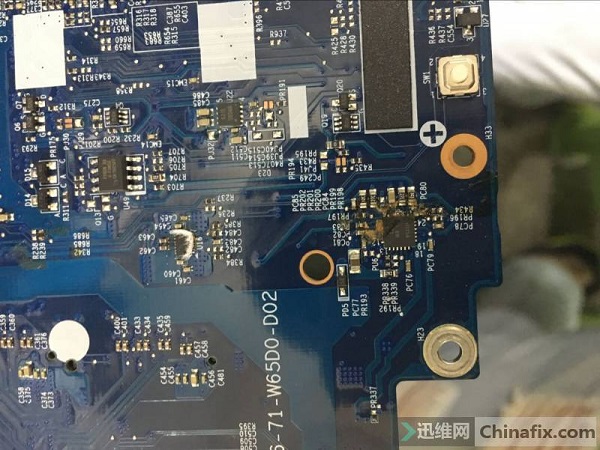

　　机子拆开了，一看3V、5V芯片已经烧焦了。



迅维实地面授培训学员新年巨献：神舟战神K650D艰难维修一例



迅维实地面授培训学员新年巨献：神舟战神K650D艰难维修一例

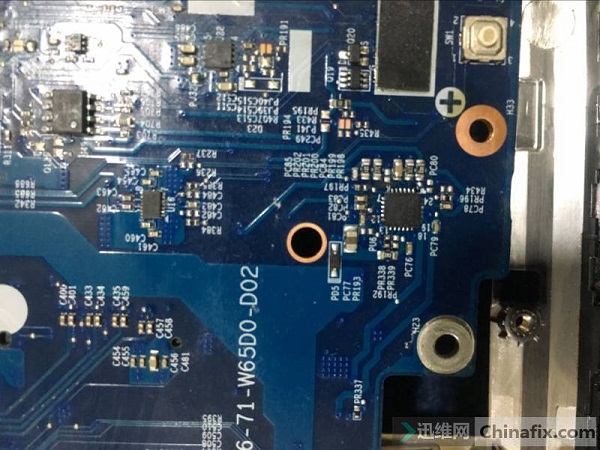

　　此刻我心里有点凉凉的，哎，先不管吧，上洗板水，洗刷洗刷，换上新的待机芯片、打下值吧！



迅维实地面授培训学员新年巨献：神舟战神K650D艰难维修一例

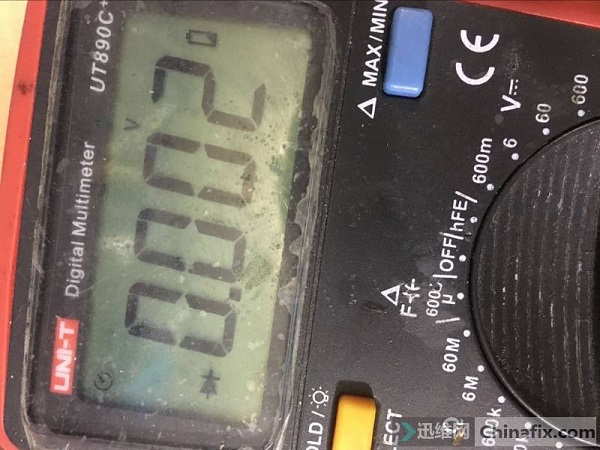

　　首先把桥的值打了下为0，这结果我内心已经知道了，神州的板子桥最容易死，何况还是3、5V短路，肯定凉凉。这才是我噩梦的开始，因为这边客人催的急，定桥要明天才能到，这边刚才有台料板机，桥型号是SR204。我这个是SR208，客人催的急，不管了换上去看看再说。

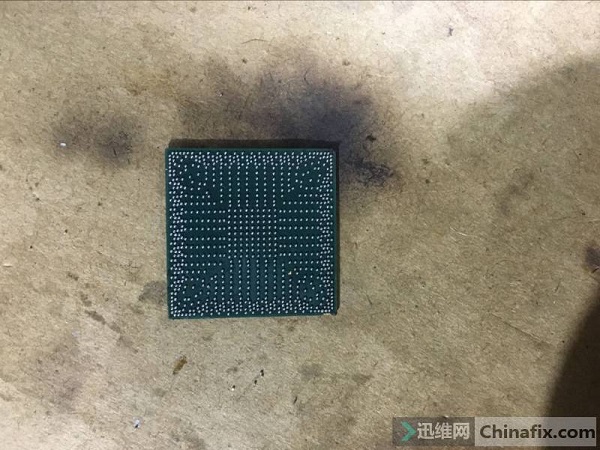

　　首先把桥拆下来，上电待机偏高，不用看EC凉凉。



迅维实地面授培训学员新年巨献：神舟战神K650D艰难维修一例

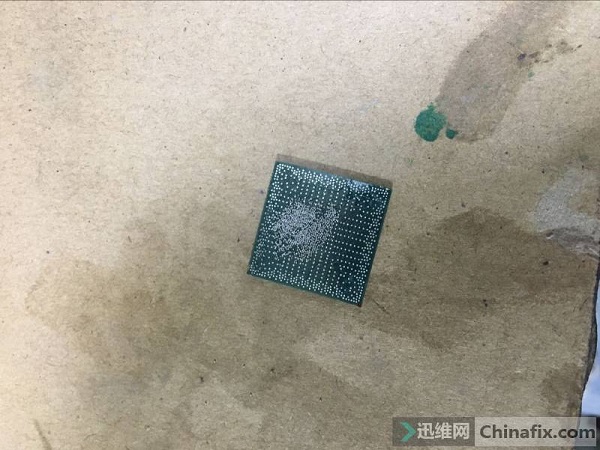

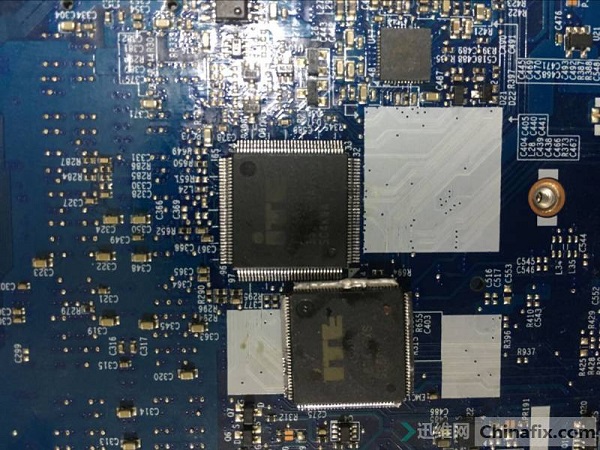

　　EC换好，接下来到换桥了，因为没有这个桥的网子，只能一个一个手点，我内心是奔溃了。



迅维实地面授培训学员新年巨献：神舟战神K650D艰难维修一例



迅维实地面授培训学员新年巨献：神舟战神K650D艰难维修一例



迅维实地面授培训学员新年巨献：神舟战神K650D艰难维修一例

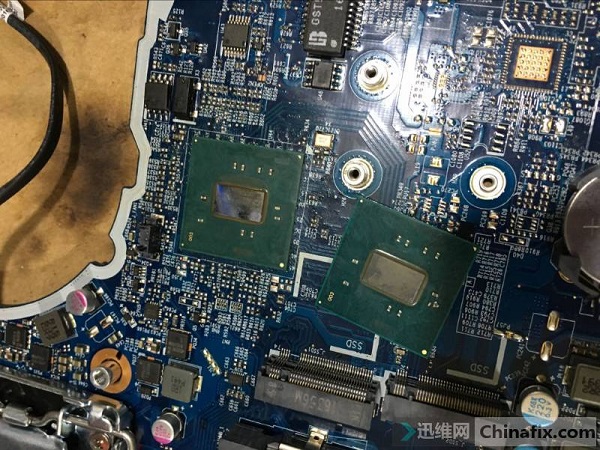

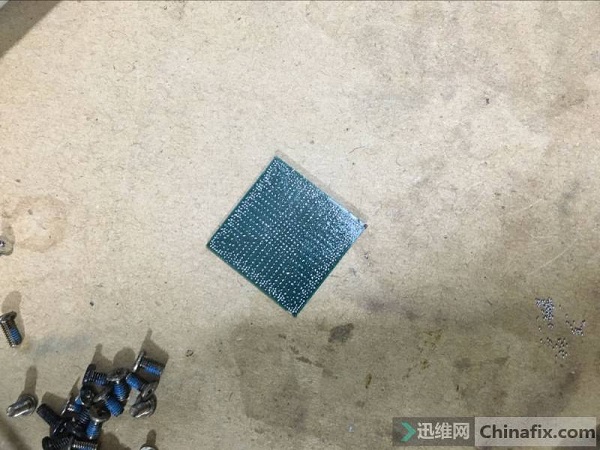

　　点了一个多小时的桥，点完眼花凌乱的。怀着激动的心情搞上去。



迅维实地面授培训学员新年巨献：神舟战神K650D艰难维修一例



　　上电，emmmmm….. mmp不触发，什么鬼。只好一 一查条件了，因为我之前换过EC了，不走弯路认为EC正常，查桥的待机条件，VCCRTC、RTCRST#、SRTCRST#、RSMRST#、BATLOW#，我嘞个乖乖都正常。左看看右看看，突然发现敌情，有颗2R2小电阻不对劲，有点腐蚀了，这里没拍到照片，果断打开我神器本本。



迅维实地面授培训学员新年巨献：神舟战神K650D艰难维修一例



迅维实地面授培训学员新年巨献：神舟战神K650D艰难维修一例

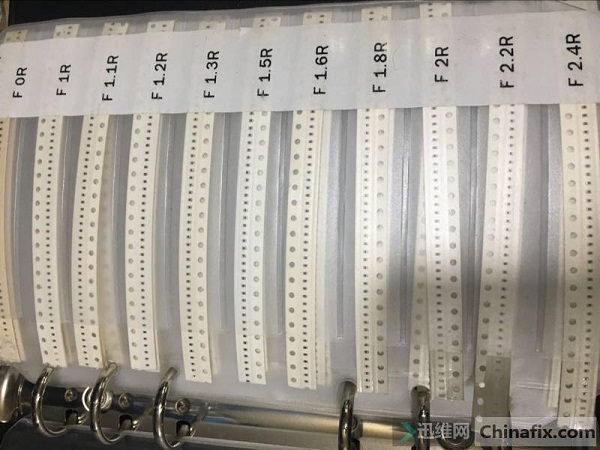

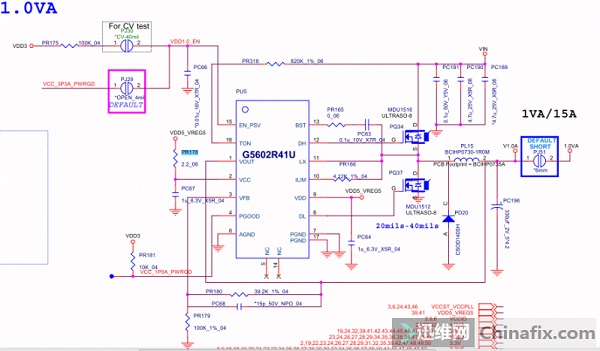

　　找个2R2的电阻上去，然后打开图纸看了看这干啥用的。



迅维实地面授培训学员新年巨献：神舟战神K650D艰难维修一例



迅维实地面授培训学员新年巨献：神舟战神K650D艰难维修一例

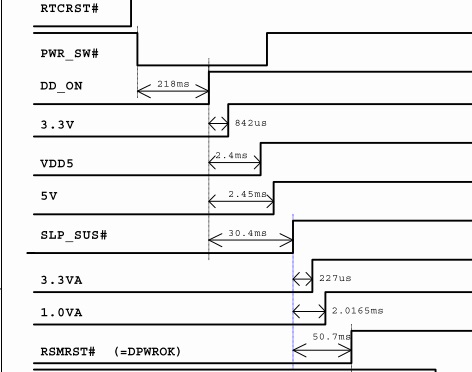

　　发现这是一个桥待机，百思不得其解，100系列以上的桥又多了一个1V的待机吗？不管了，上电，1V供电出来了，但是还是不触发，这我就差点怀疑人生了。想了很久，是不是我桥没有换对！



迅维实地面授培训学员新年巨献：神舟战神K650D艰难维修一例

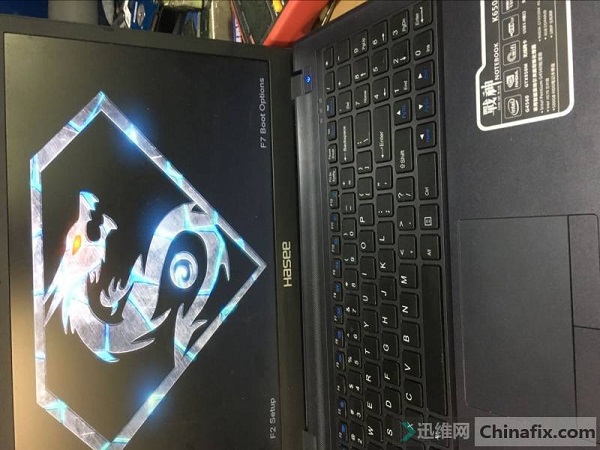

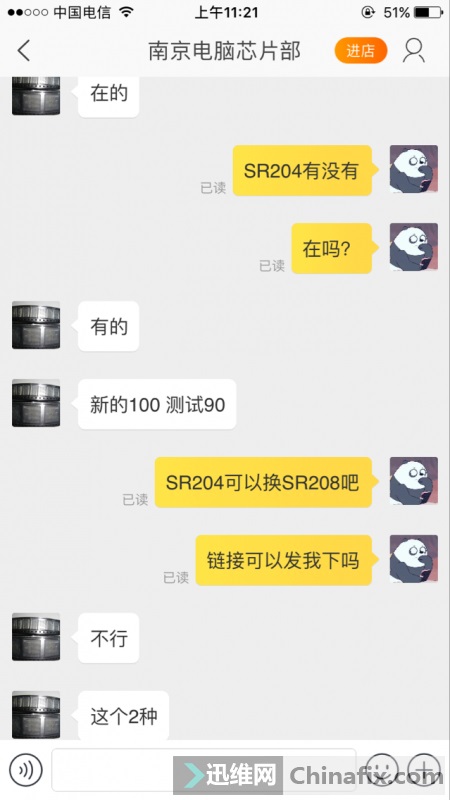

　　果然，问题出现在这里，我桥没换对，欲哭无泪。没办法，只好使用我的忽悠大法先把客户忽悠走，然后定个桥。第二天桥到了，立刻装上去，刷个BISO，显示LOGO，至此，维修结束！



迅维实地面授培训学员新年巨献：神舟战神K650D艰难维修一例

　　经过对次艰难维修，终于找到故障并将其修复！
