迅维实地学员分享：MacBook A1466笔记本进水不开机维修
故障现象：笔记本不开机进水

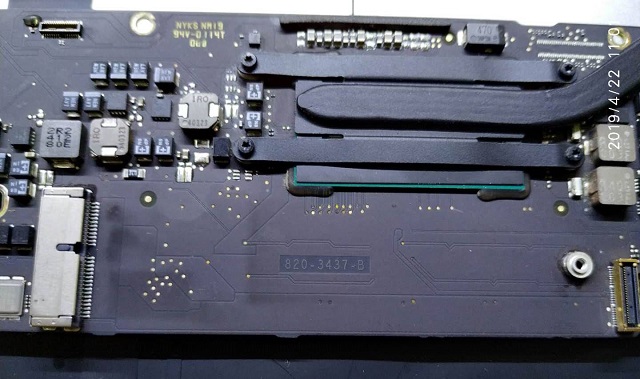

版号：820-3437B，如下图：

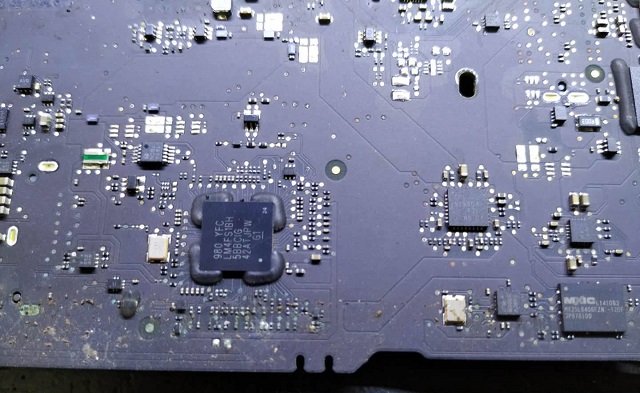

拆开机器，目测进水在背面，很大片。

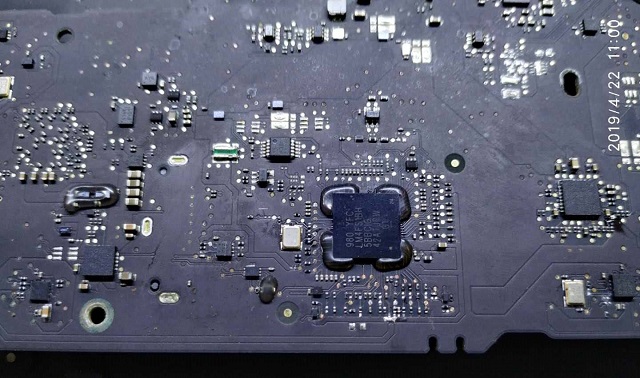

用洗板水清理后烙铁补焊。
简装通电，电流一路小跑搞定。装机放电影测试，第二天上午，上班过来不开机了，有点慌了。赶紧拆机取出板子，发现电流定到0.030明显偏高。整理思路，到底是哪里出了问题。
看着EC下面有腐蚀的小黑点，总觉得每一个小黑点都可能是一条断线。 想想这个电流，两个可能，第一：有小短路；第二：缺电压。动手测量各大电感，公共点8.5V正常；小待机PP3.42V正常；3.3V电感3.3V正常；5V电感0（5V是触发后产生的，暂时算正常）。
别的电感都没有电压，应该是没有触发，那就按照不触发修，先查 RSMRST#桥的待机复位信号。

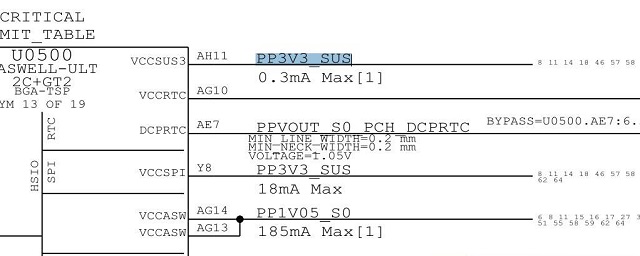

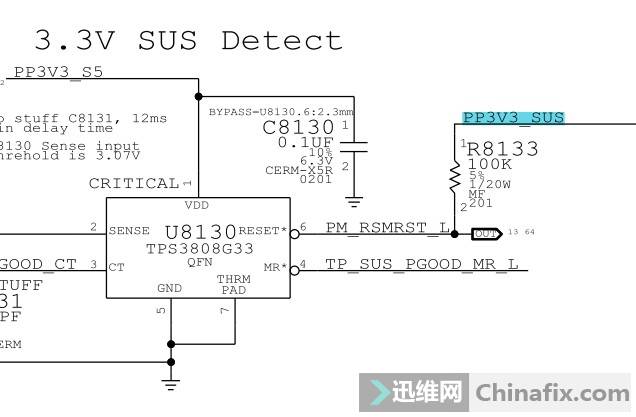

居然没有，改名字PM_RSMRST_L 是U8130产生的，芯片供电有，测上拉电压PP3V3_SUS没有，心中大概有谱了，这个电压是给桥的待机VCCSUS3_3和BIOS的供电 。

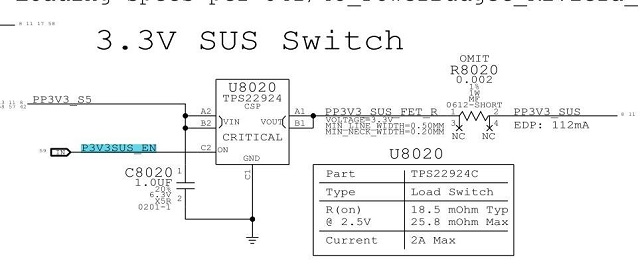

这个电压没有，代表桥的待机条件不满足，当然会引起不触发。继续跑 PP3V3_SUS电压由U8020芯片产生，由P3V3SUS_EN信号开启。

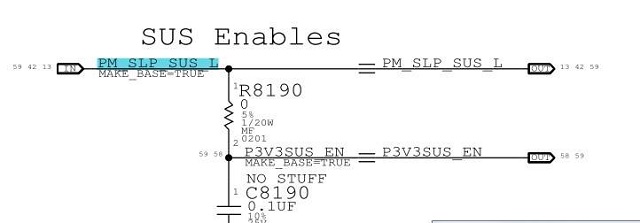

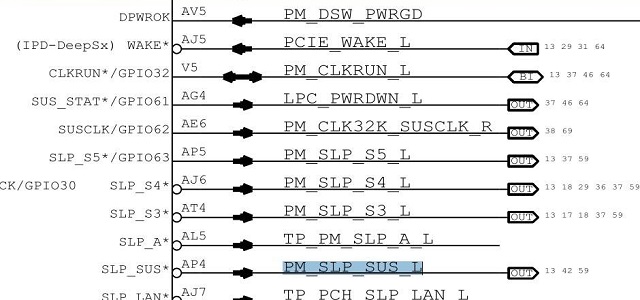

继续追查 来到PM_SLP_SUS_L，这个信号直接通到桥。

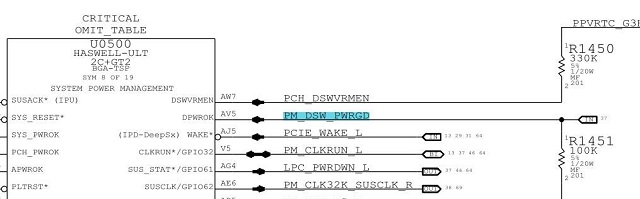

根据时序桥发出这个信号的条件是EC发出DPWROK给桥。
EC收到S5_PWRGD后才会发出这个信号。

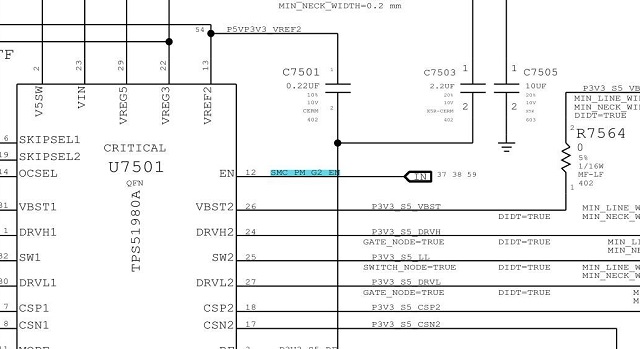

接着跑到U7501待机芯片发出直接到SMC，中间经过一个电阻上拉，经过查看数据手册PWM第二路3.3V输出正常之后就会产生PG信号 S5_PWRGD。

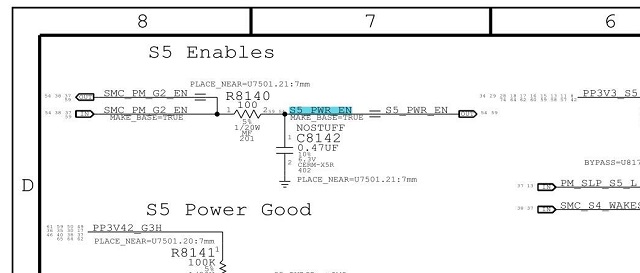

3.3VPWM电路跟线性是同时开启的，开启信号是S5_PWR_EN，由SMC_PM_G2_EN经过电路转换过来。
由SMC直接发出，同时开启线性电压。

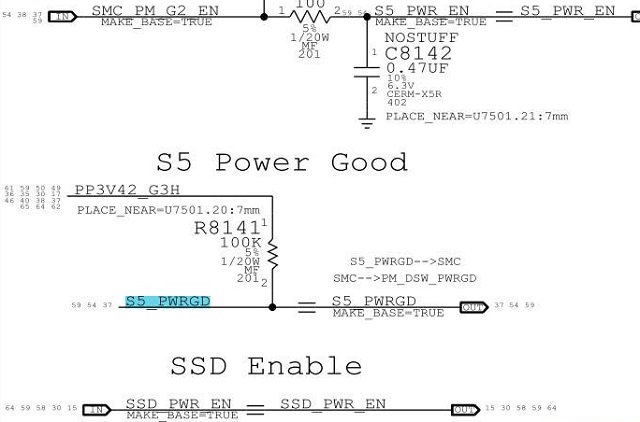

所以到这里S5_PWRGD应该是3.3V的，测量该信号为0.5V。

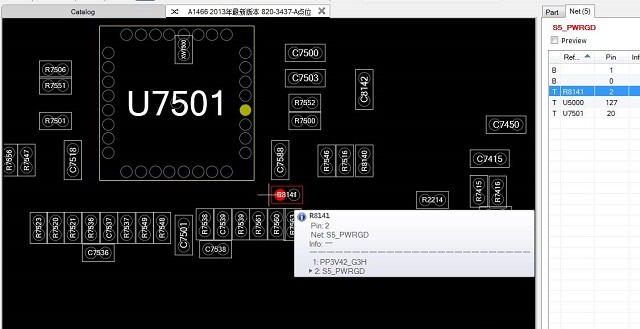

上拉电阻R8141另一端为3.3V。
故障锁定，电阻拆掉，直接连接电阻两端，测试正常开机，电流一路小跑直到亮机。反复测试一天，没有发现别的问题。
