某鱼淘的一块板，看上了他i7—3840QM 的CPU，然后16G内存，描述说以前修过显卡，用了一段时间后就又开不了机，然后就换主板了，遂当废板卖。

　　想来应该只是显卡旧病复发，修复几率还是很大的，主板拿到手后发现并不简单，板号如下：




　　首先观察主板外观，发现确实是焊过显卡，看起来显卡应该也拆下来过。再看发现右边风扇固定螺丝孔已被打坏，螺丝柱都没了，看着螺丝孔旁边都是接地没安装啥元件，问题应该不大。




　　主板电感全部打值一遍，这个CPU供电阻值是否觉得有异常？




　　测到公共点对地值0.008，显卡供电也是0.008，很明显显卡上管击穿了，难道修好这里就可以秒杀了？心中暗喜。把显卡上下管都卸掉，公共点阻值恢复正常，通电可以触发跑码，看来打破的螺丝孔没有问题，瞬间觉得有戏。接屏接喇叭开机测试，触发“咚”一声响，但并没有任何显示，还是先把显卡供电修好吧！


　　遂订显卡上下管以及供电芯片，这款显卡的供电芯片也是个通病来着。芯片到后换上，这苹果主板散热好，管子并不好焊，风枪是开到450  5档风才焊好，完了测上下管G极阻值无异常后通电，只见跑码“咚”一声响，屏幕依旧没有亮起。此时万用表测量发现，竟然没有显卡供电？用示波器测量发现显卡供电是出来一下就掉了，电感前端波形如下。




　　电感后端波形，看着是严重滤波不良。




　　想到之前是上管击穿，遂更换显卡4个主要滤波电容，完了还是一样，测显卡供电的开启信号也是出来一下就又没了，莫非买的芯片不行？于是拆料板上芯片，把上下管跟供电芯片又全换了一套，完了显卡供电波形终于正常！




　　但是显卡供电出来150ms后也掉了，原因未知，打坏的螺丝孔挖开看看，也没发现啥异常。




　　会不会还有别的螺丝孔也打坏了，打断信号线导致显卡供电出来一下就保护了？也是仔细观察螺丝孔，还真又看到一个有痕迹的！




　　这孔看起来打得比较深，不好处理，上家焊的显卡也不知道咋样，先弄显卡吧！




　　于是拆显卡重植，拆掉显卡后通电，发现此时显卡供电稳得一笔！重植完焊上去，显卡供电又是出来一下又没了，显卡是坏的？




　　于是从能正常使用的板子拆显卡换上去，结果还是原故障。也是奇了，显卡供电还修不好了？修到这里决定先缓缓修显卡部分，先看看这板子的CPU有没有问题吧！论坛找好久下了两个说验证过能屏蔽独显正常亮机的BIOS刷了上去，都是开机咚一声没显示，搞得我一度要放弃治疗！直到下的第三个BIOS，也是我最后一搏，不行就先算了。刷完第三个BIOS只见开机“咚”一声屏幕瞬间亮起，说明这块板除了显卡部分其余都是好的，进苹果系统看了一下，i7主频2.8G  16G内存，大喜，这就是我想要的板子呀！




　　他原机的BIOS放到另一块好的板子上能正常亮机，说明原来的BIOS是好的，遂刷回原机BIOS，继续维修显卡部分。查看论坛，都说显卡供电芯片是通病，没显卡供电的换了就好，但也没人细说是咋个没显卡供电。万用表测着也是没显卡供电，但是示波器测是有输出过的，再测量发现L8930 1.8V 、L8360 1.35V 、L8310 1.05V这几个跟显卡相关的供电也是出来一下就掉了！


　　他们跟显卡供电的开启都来自U9100，测其供电、复位、总线都没发现啥异常。再看背光开启，屏供电等都受控于这个芯片，想来不简单。想更换U9100排查，但眼下没钢网，植球比较麻烦，于是先搞点焊油上去加焊试试。风枪吹熔轻轻推动，待冷却通电，电流已经明显不一样，跑到了1.6A以上！此时测显卡供电已经稳得一笔！赶忙断电接屏，再次通电。只见“咚”一声，屏幕亮起！


　　迫不及待接上硬盘想进系统测试，结果进度条走一半停下来了。等了有5分钟依旧是卡苹果logo一动不动，后又各种测试，发现确实卡logo！显卡上管击穿，完了到显卡供电不稳U9100问题，现在竟然还卡logo？显卡已经换过，确定是没问题的，莫非是打破的螺丝孔？？？

　　板子放显微镜下，手术刀就是一阵狂挖。看论坛也有类似的案例，也是左边这个螺丝孔打穿，打断了显存跟显卡通讯的信号线导致花屏或者卡logo蓝屏死机等。论坛案例，打断三根线花屏的样子：






　　论坛的这位兄弟挖得这个样子，我觉得下刀太猛了，不稳妥。






　　建议还是挖的局部小一点，控制在跟螺丝柱大小差不多就行。信号线是在第四层，因为没断线，所以我就没再往下刮了。看图中标注：几根信号线根根分明，看起来也没问题！






　　于是螺丝孔先丢一边不管。在维修中遇到这款机花屏卡logo蓝屏死机的，一定记得要观察一下螺丝孔是否有打坏的，不然干完显卡显存都还是原故障。既然加焊U9100修好了显卡供电，那可能是U9100有虚焊之类的，想来显存会不会也有虚焊或者掉点呢？

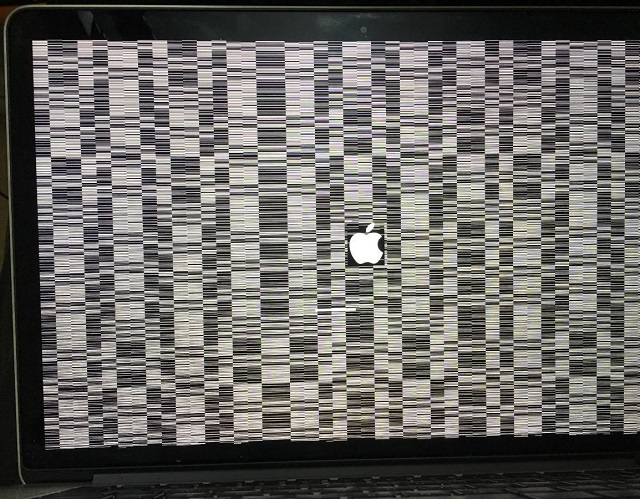

　　以前也修到过A1398卡logo或者花屏或者进系统不定时死机蓝屏，显卡驱动感叹号死机蓝屏都是显存的问题，这里会不会一样？以前测试过少装一个显存能亮机，如下图，一亮机就花。

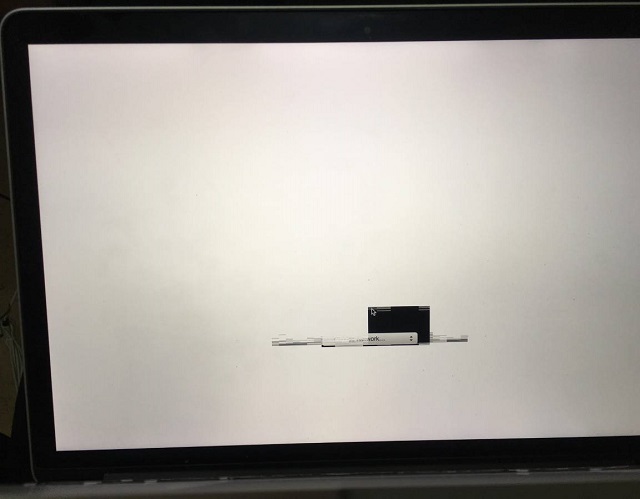

　　4个显存全部拆掉也能亮机，如下图。开机是直接白屏，一会后也会花。




　　于是操起家伙又是一阵猛干，4个显存都卸下了。








　　查看主板，发现有三个掉点！其中两个是地线，可以不管，但是有一根是信号线，不管不行的。






　　显微镜底下又是一阵补点飞线打绿油固化，完了把显存全部植球焊回，开机直接秒进系统，苹果系统和Win系统都溜得一笔！




　　此机到此成功修复！为不影响美观刮出来的螺丝孔打上绿油固化，主板清洁好装机OK，最美亮机图：
