　　时间过的真快啊！本人来迅维也有快三个月了，从最初的小小白，电容电阻都不清楚，呵呵，经历了基础，主板，笔记本理论，到现在二期学员，一步步的走过来，知识学到了，生意经也懂了不少，一路走来谢谢教过我的老师，还有304宿舍的兄弟们，谢谢你们！希望你们回去后生意兴隆赚大钱。

      好了，不聊其他的了，进入今天的主题，目前到二期修的一些板子维修经历，没什么厉害的技术，算是自己的总结吧！有什么错误的请大家指正。

　　第一块：广达OP6

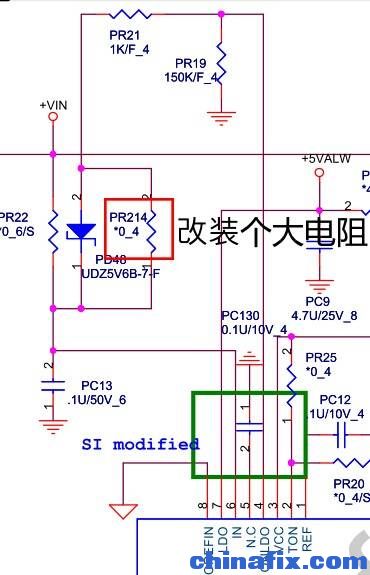

     拿到板子，我一般都先目测一下，没什么明显问题，就打下公共点精密电阻，各大电感阻值，正常，从电源接口飞了一根线，通电后直接测3\5V电感，无输出，再测PWM开启，没电压，（PWM开启由5V线性上拉，并受控于SYS_SHDN#,类似信号一般都是开机后保护信号，此时我就先跳过），上拉电阻两端都没电压，摸了一下芯片不热，应该不是被拉低了，说明无线性输出，于是查线性开启发现外围PD48掉件了，找到问题就简单了，因为这种稳压二极管找不到，只能自己改成分压作为开启了.

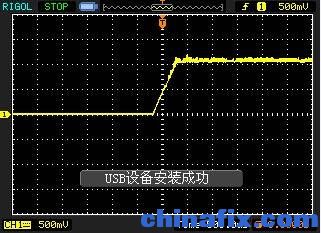

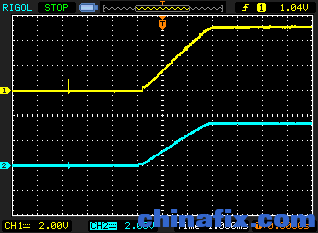

　　再次上电，测量3\5V电感都有输出了，以下是抓到的波形。3\5V电感，后端到此3\5V！



　　第二块：英业达6050A2200001
      老样子，拿到先目测，这次掉件比较厉害了，3\5V芯片被烙铁扫了一大片，先不管了，打了下公共点，阻值0！！，，用风枪吹下公共点精密电阻，打两端值，果然后端短，这种短路，一般都是电容造成的！，于是将上管旁边比较大的电容都依次拆除，一边拆一边打值，拆了N个，终于不短了，果断看下电容，下面埋线了，呵呵，黄总啊，害我好苦。。。。公共点不短了，但是3\5V芯片掉件太厉害了，不能通电，找出点位一个个补了上去，累死人啊，全补好了，通电测了下3\5V电感没电压，心情真是低落，随手测了下线性输出，这个正常，看来PWM开启应该有问题了，于是将外部控制场馆拆了，让他悬空（芯片内部上拉），通电再次测量还是无输出，看来还有其他条件没满足，打开51120PDF手册。

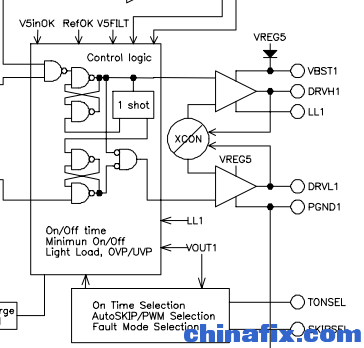

　　内部框图显示，要输出PWM，要线性5V，REF，工作模式正常，测了下REF脚，只有0.5V，正常应该是2V，抓了下外围电容波形，输出很平滑，应该不是电容问题，到了这一步，只能换芯片了，于是找黄总领了个，吹好，抓波3\5V果断正常，此板修复。



　　第三块：索尼MBX-160
      拿到板子随便看下，没问题，打值也没问题，心情顿时大爽，难道捡到死鱼了，不是很相信自己的人品，于是看了下待机芯片周边，只有少量掉件，对照图纸补好件，通电测试，测3\5V电感没输出，因为此板待机芯片又是TPS51120，没PWM输出，鬼使神差的就自主去测了下REF输出，果然低了，这个开心啊，怎么和上个板子的故障一样，以为能秒杀了，于是直接找黄总又要了个芯片吹上，通电后准备抓波，涛声依旧，还是无输出，脑子就傻了，这时什么情况，想不明白，于是就想，自己都干过什么，因为补件时候都是在板子周边拆，想了半天没思路了，中午吃饭时，一丝灵光闪过，自己上午拆件时拆了一个电阻，这个电阻连接地用的，是不是这电阻导致的呢？，下午果断实施自己中午的想法，再次通电，3\5V竟然正常了，搞不通原理啊！



　　希望高手能给小弟指点迷津，为什么这个电阻会倒是REF变低呢。

　　第四块：索尼MBX-179
      此板拿到手上，看起来蛮高大上的，阿林老师说，当时价值6000大洋！！，心想这么好的板子自己一定要加油干好才行啊。

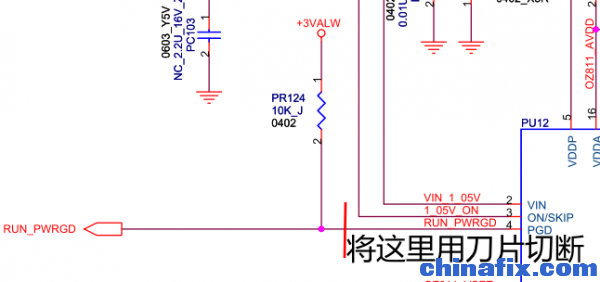

      目测没什么损伤，打下公共点与电感阻值，也都正常，那就直接上电吧，3\5V有了，触发后，跟着时序走，内存-桥-总线-CPU，测量内存电感电压无，于是查下内存供电IC工作条件，供电，EN都正常，看下芯片频率设定TON，由公共点上拉，对了板子，竟然没了，装上啊，内存供电出来了，依次测桥与总线供电都正常，再测CPU供电，没输出，查条件发现EN没有，因为是双桥架构，CPU供电由EC开启，EC收到之前供电PG发出CPU供电开启信号，所以第一个就要查下总线供电PG，果然总线PG开漏输出由3V上拉送到EC，然后EC发出EN开启CPU供电（猜测），因为总线供电已经正常了，于是就以为PG正常的，于是换了上拉电阻，下面还是没电压，于是去请教黄总，黄总，就叫我切断总线PG试试。

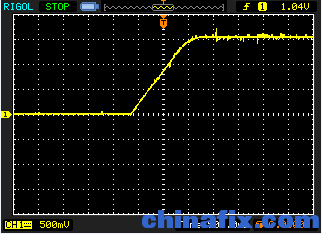

　　切好并用蜂鸣档测了下，确定断线后，在加电，竟然不触发了，由此判断总线供电IC有问题，无PG，EC内部也有问题！因为没有EC此板只能修到这里，于是抓了下总线波形。

　　第五块：广达BD1V
　　拿来走了下流程，目测并打值，没什么大问题，就直接上电，测3\5V电感无输出，发现外围掉件，补好后，再上电，3\5V好了，但是无触发，于是查南桥待机条件吧，拿起板子准备抓南桥32K晶振波形，发现晶振竟然被人掉包，换掉抓下波形,漂亮的32K正弦波，说明南桥RTC电路正常了，于是再查INTVRMEN，发现无电压，果断换上拉电阻，OK了，于是在查下RSMRST#信号，嗯，竟然没有，因为这是EC检测3\5V正常后发给桥的待机电压好，因为我知道3\5V已经正常，就先人为将RSMRST#上拉，再次上电，触发了，关掉电，看了下板子，EC旁边还有很多焊膏，感觉不妙啊，先不管了，再次通电测量内存供电，没有输出，再次查到EN，无高电平，因为双桥，供电都是由EC控制，现在已经开始怀疑EC没有发出控制信号，于是果断抓了下桥发出S3有波形，说明EC收到SLP信号，但是不发出各大供电开启信号，于是再人为的将内存供电EN直接拉到S3上，果断内存供电正常，又将EC发出S3电开启信号切断，一端飞线到S3，果断桥与总线电压也出来了，于是判断EC应该是挂的，因为没有EC更换，所以板子只能维修到这里了。

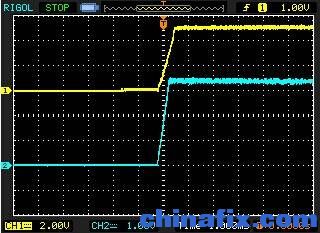

桥电感后端波形。

　　第六块：华硕M1 INTEL MV UMA
     因为这块是黄总修点亮后，又做的故障，拿到板子后，黄总还将各个测量点告诉给我，因为板子看起来很新，就直接打值，没短路故障，于是直接上电自动触发，又再次掉电，再自动触发，一直循环，因为是ASUS掉电，于是第一目标就锁定FORCE_OFF#,这种故障一板维修思路有两种，示波器双通抓掉电，因为这是大神的维修方式，我的火候好不够啊，于是只能换一种思路，因为华硕FORCE_OFF# 是各种PG同时相与控制，如果一定时间内电压不出来，就会拉低FORCE_OFF# ，FORCE_OFF#又与EC的复位脚相连，这样就会导致掉电，而且还能再次触发，要想让他不掉电，只要将EC复位脚与FORCE_OFF# 相连电阻拆掉，因为找不到点位，只能跑线，就在此时，翻开EC背面，贴纸，发现一个门电路竟然，有连锡，于是直接处理掉，再次掉电，电流稳定0.4A，说明板子正常了，看黄总还是很照顾小弟我啊，让我捡了条死鱼，嘿嘿！

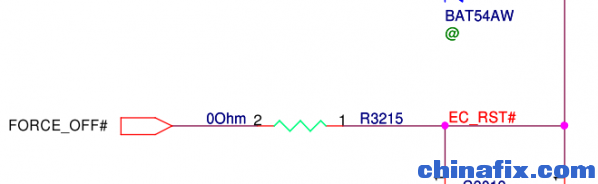

　　ASUS掉电就拆这个电阻就不会掉电了，这里是K42JR里面截图
