内存VTT供电0.75V正常。



　　刷BIOS无果，示波器测量内存数据波形，发现是低电平。



　　查DRAMPWRGD,1.5V正常，示波器抓SMBUS波形正常。奇怪，再次更换内存，一样没有数据波形。想想还有一个CPU内存模块没查，迅速在图纸上找到CPU内存模块供电，发现异常，只有0.4V。



　　继续追查来源，来自于mos管转换。测量MOS管D级1.5V正常，S级只有0.4V。

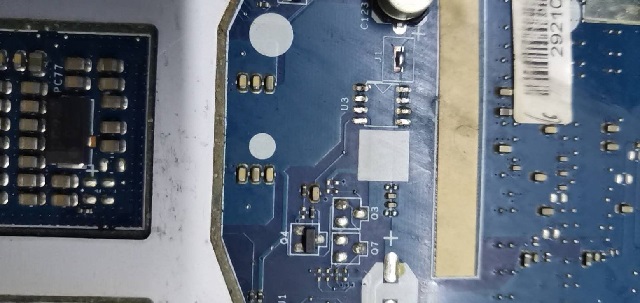

　　注意到旁边有一个隔离点，观察主板上确实有一个隔离点，这就好办了，取掉MOS管，隔离点一坨锡亮机。
