苹果Mac Pro，同行拿来已经没有后盖了，板号820-2936-A，用电源试机，绿灯亮，待机偏高。

　　同行已经自己动过且刷过BIOS。

　　处理后待机恢复正常0.024，且有待机3.3V，开关有3.3V电压不触发。测量PM_PWRBTN_L有跳变，测桥32K正常。



　　BATLOW#有3.3V正常，依次查桥（HM65）待机条件，INTVRMEN  3.3V，DSWVRMEN 3.3V，VCCDSW3_3  3.3V，VCCSUS3_3是0V不正常。

　　追查来源，来自PP3V3_S5经过Q7820转换，最终受控于PM_SUS_EN 。



　　Q7820的G级3.3V不正常，PM_SUS_EN是0V不正常，追查PM_SUS_EN来自U7940，SMC_BATLOW_L和PM_SLP_SUS_L必须同时为高，PM_SUS_EN才是高。



　　实测PM_SLP_SUS_L是0V，桥得到DPWROK后会发出SLP_SUS#，继续测量DPWROK有3.3V正常，加焊南桥。

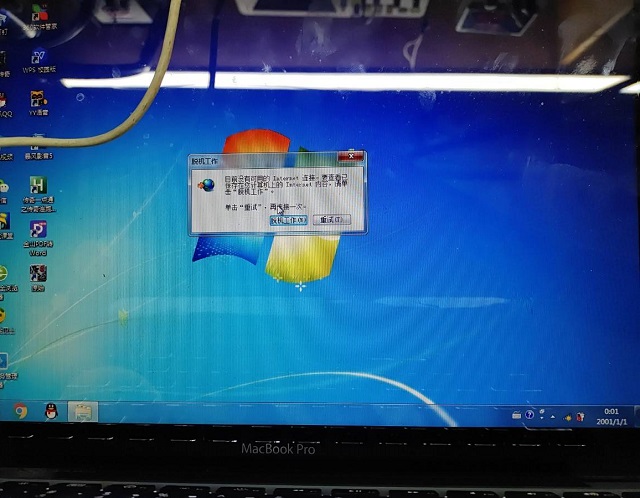

　　测试亮机。
