迅维实地培训学习也2个多月了，也到了该交成绩的时候了…



　　来迅维之前，在某售后搬了2年板子，看到一些过保的机器流失，心有不甘，索性离职来迅维学学，起初是很纠结的，因为距离深圳小2千公里，第一次走这么远，有点小担心。当看到迅维的招牌和那么多学员的时候，我知道来对地方了。说到这里要提提理论班老师黄新船老师（人送外号船长）和实操的阿林老师，船长的理论对于刚接触电路的我，催眠效果太强大，以至于每次看好几遍。阿林老师的几款J花棒，不论长度还是材质总一款适合你，健康大礼包套路是一环扣一环，环环不一样，其实我们学员都懂得，这是负责，种种所谓的“惩罚”都是为了学员学好。辛苦老师们了。



　　好吧，开始我实地的第一块维修。小白第一次修机发帖，对维修先后不是太了解，所以实操教室阿林老师给我们打印了一份大概的维修步骤。



　　时间2017/11/6  地点：迅维实操教室  主板故障：不触发  板号：6050A2412201-MB-A02(英业达代工)



　　步骤1、目测有没有进水烧损缺件或被维修过



　　不用想，缺件维修过是肯定的了，至于进水烧损这样的可能在实地应该不多。

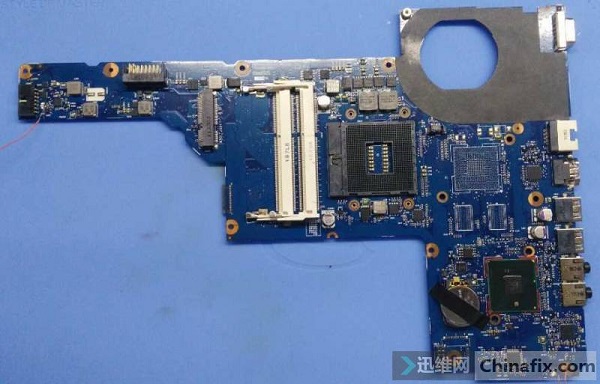

　　来吧，先看看主板全景：



主板特写

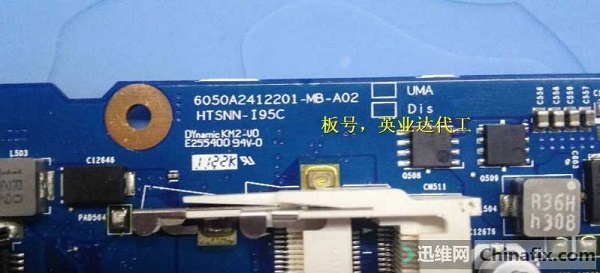

板号：



板号英业达代工

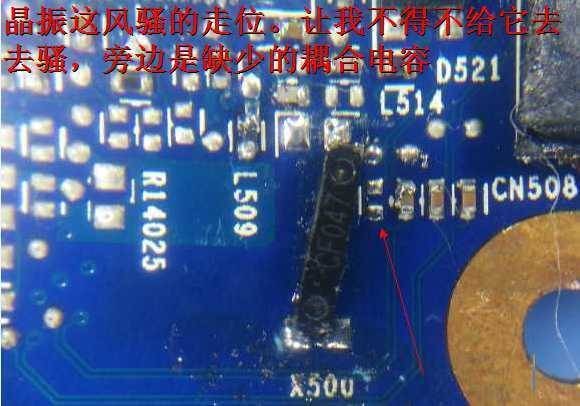

　　翻过来正过去看了一下，各PWM电路缺了不少件，很遗憾没拍照，只是拍了一个走位比较风骚的晶振，弄得我不得不给它打一针去烧针，晶振旁边还缺个电容，根据图纸看了下是起耦合作用的，先忽略。



迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿

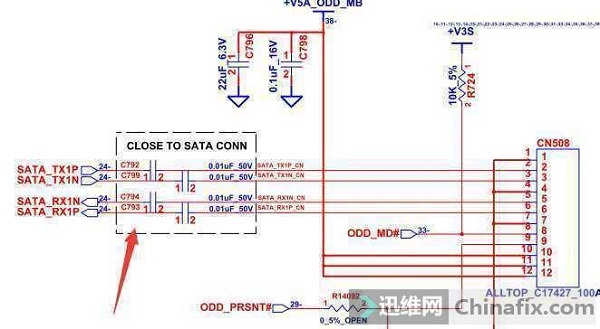

　　缺少电容对应的图纸。



迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿



　　然后开始各种补件，图没全拍，太多了。



迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿



迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿

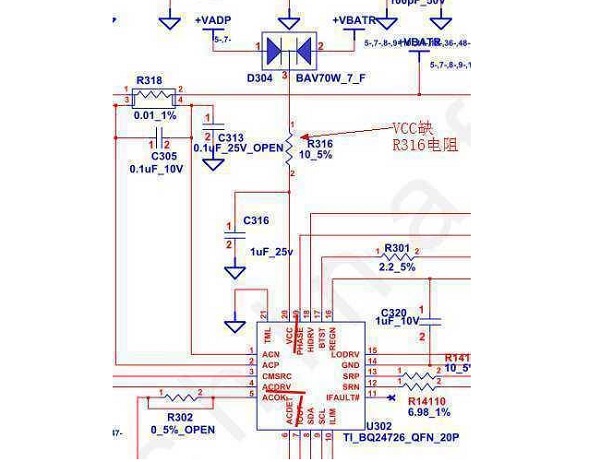

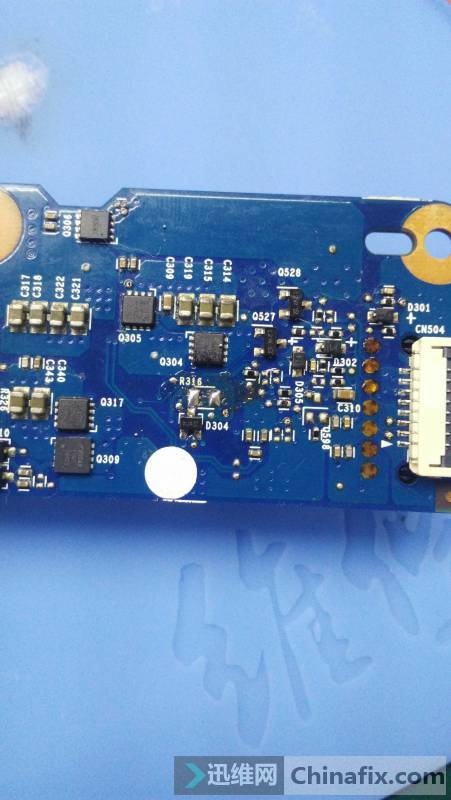

　　这里说一下，我找了好几块料板没找到这个R316一样的电阻，索性在加盟店学员（如果想加盟请艾特客服或饼哥）的建议下，直接一坨锡搞定，不知道阿林老师知道后会不会给我一顿大礼包。

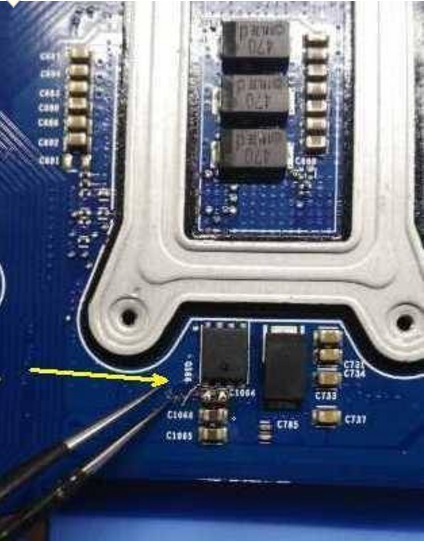

　　正在轻松加愉快的时候，老司机提醒我看下电容有没有短的，结果可想而知肯定是短了。老司机说埋线了（这就是个坑，埋线埋的连个线头都不露出来）拆了后，正常了。



迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿

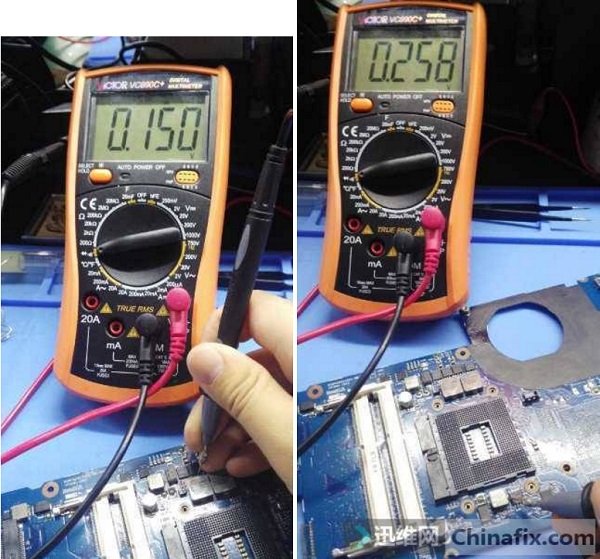

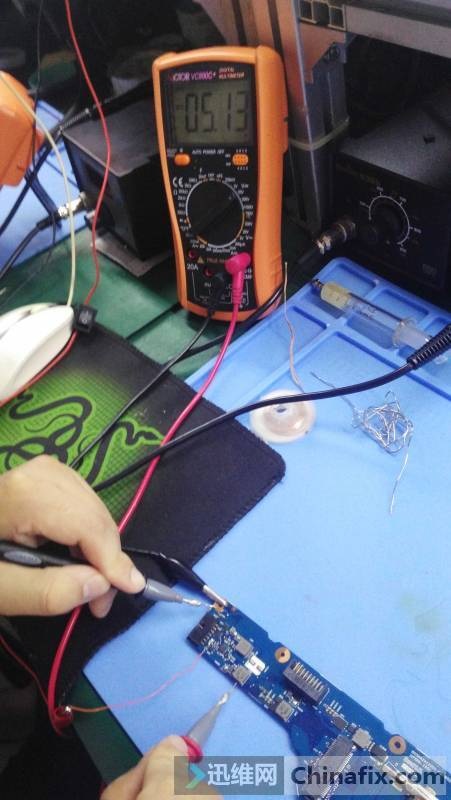

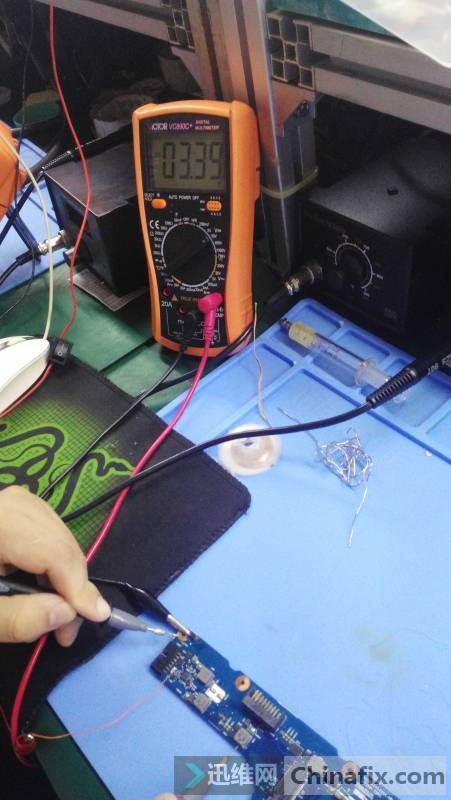

　　补件补得差不多，第二步打打值，公共点对地值。

　

迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿

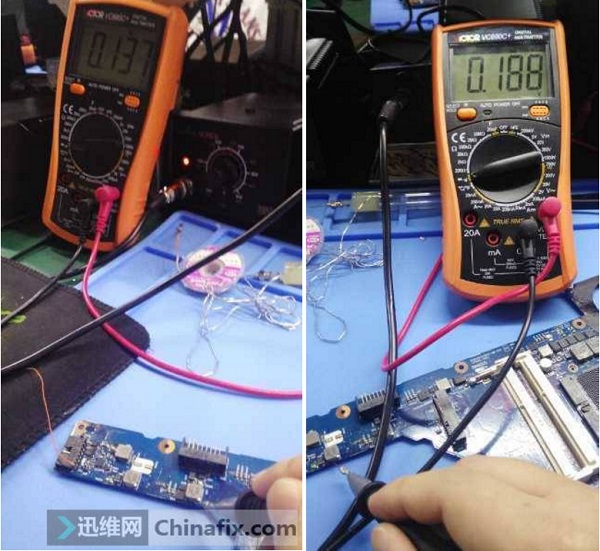

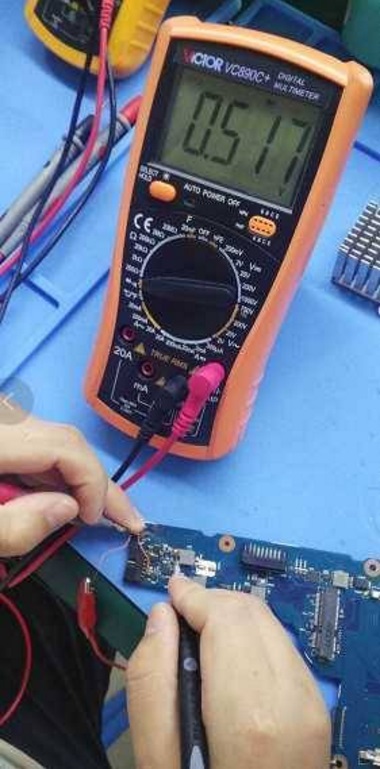

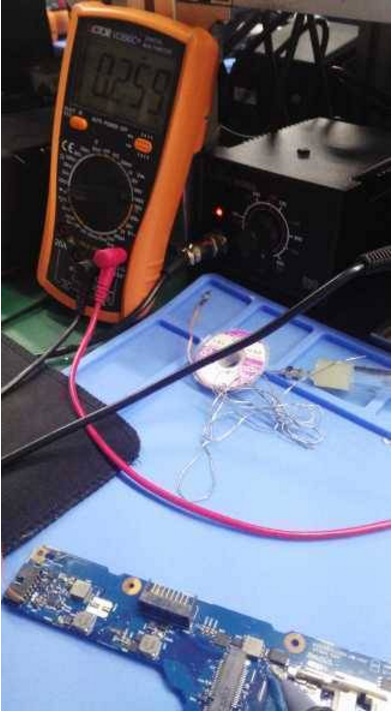

　　充电电感对地值



迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿

　　3V 5V对地值

　

迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿



　

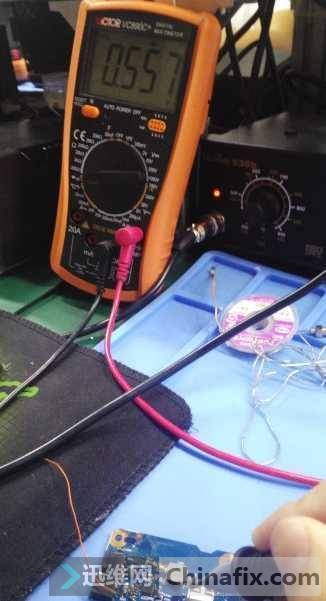

　　内存主供电对地值

迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿



　　其他各PWM电感对地值



迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿

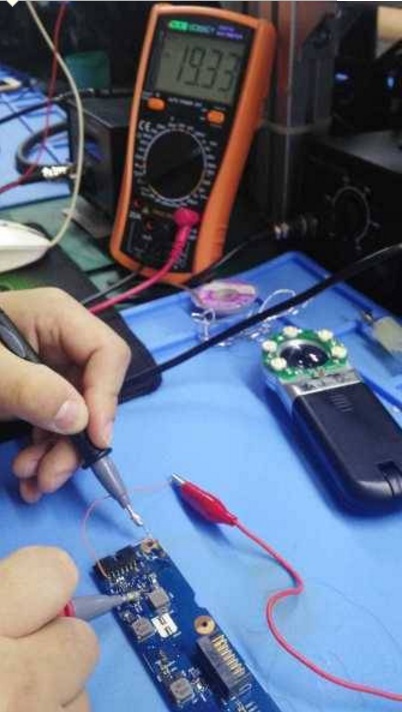

　　值打完，没有明显短路的地方了，既然没有问题，那就小电流上电看看情况，打公共点，电压19V。



迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿

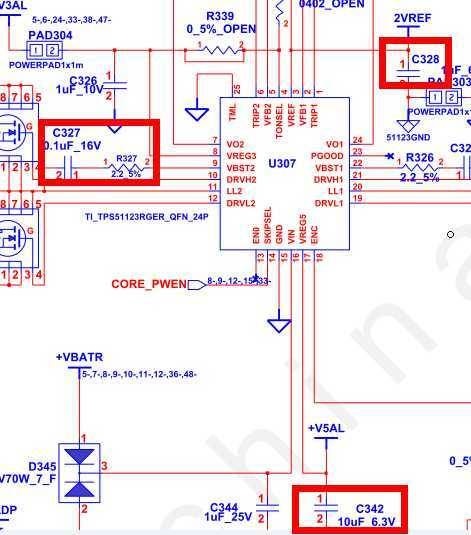

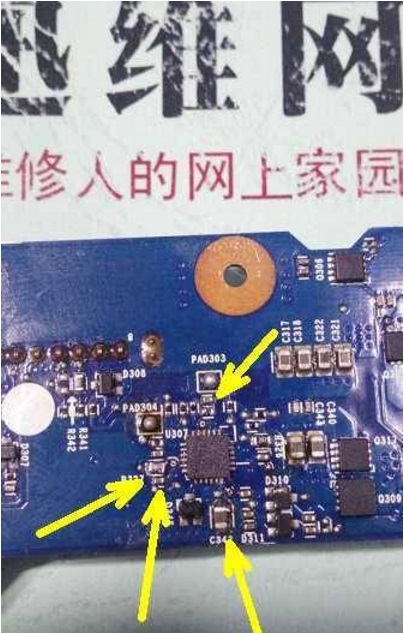

　　3V、5V是缺件的，拍了张补齐的照片。缺少了自举的电阻电容、基准电容和线性5V的滤波电容，补齐后电压正常了，后面有示波器波形，再补自举电容的时候发生一个悲催的事，电容一端有电一端没电，镊子碰电容也是很牢固的，用放大镜看，原来一端焊盘撬起来了。

迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿



迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿



　　补完后，量电压都出来了。



迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿



迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿



　　既然有待机电压了，那就触发下试试。悲催了，短接了好几遍没反应。

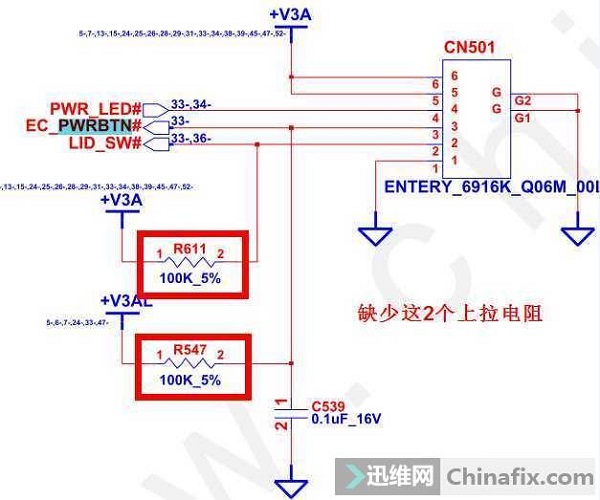

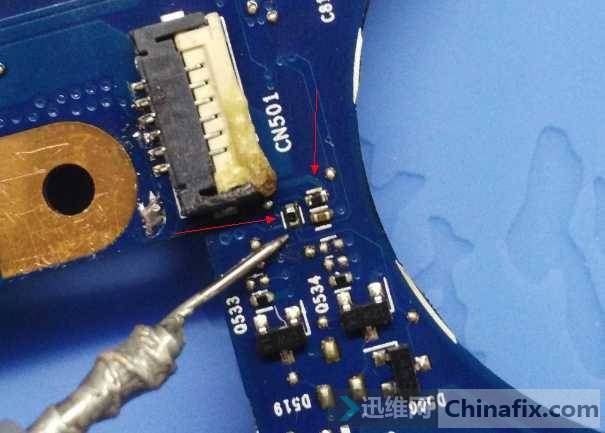

　　再接着查条件PWRBTN  LID信号，原来缺少这2个上拉电阻，信号被置低了。这个在课堂上还有船长的视频里面有讲过，这2个信号要为高，看信号需要综合看，补齐后触发了。



迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿



迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿


　　既然触发了，接着打电压值，其实这些电路也是缺件的，只不过在之前阿林老师让我们跑了线路，对线路有了一定的了解，在拿到板子后就补得差不多了。

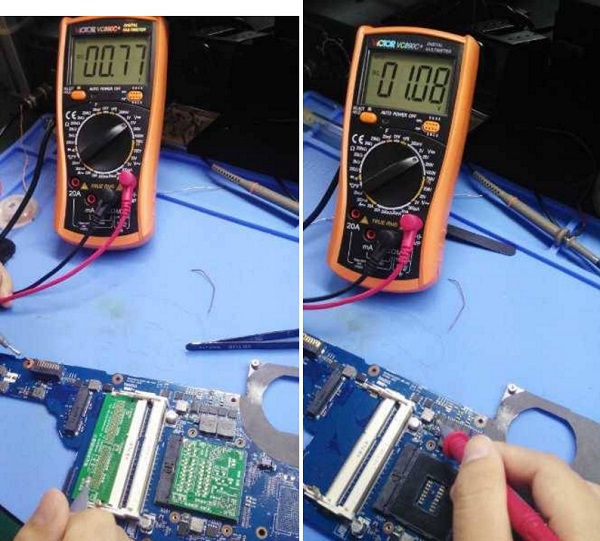

　　内存电压1.5V、VTT是0.77V、总线供电1.08V我记得有些拍了照片的，结果晚上编辑搞乱了，拍的太多有可能被误删了，各位看官将就一下吧。



迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿

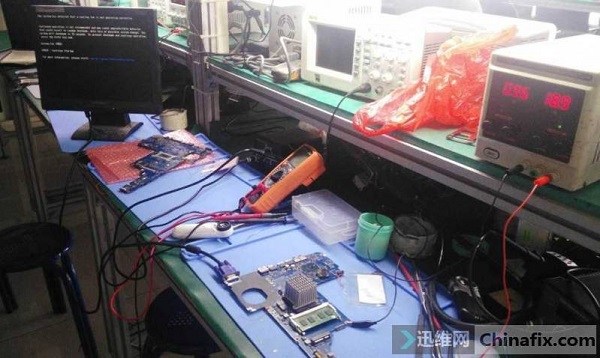

　　该有的电压都出来了，心惊胆战的拿来U和内存，生怕烧了U在出岔子，嘿嘿……结果还是完美的。



迅维实地面授培训学员自述：从不触发到亮机小白初次体验，原来是那么爽儿

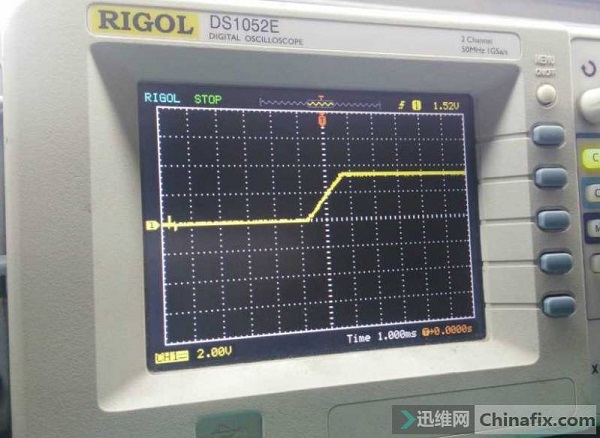

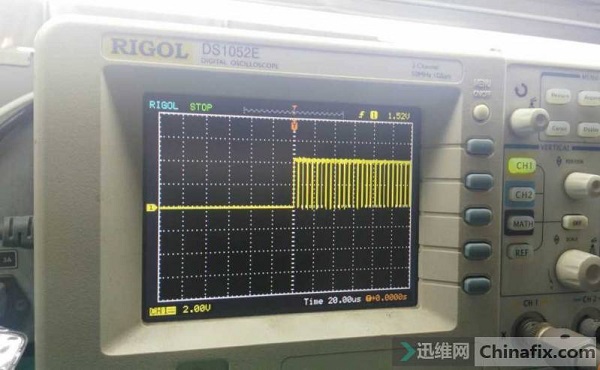

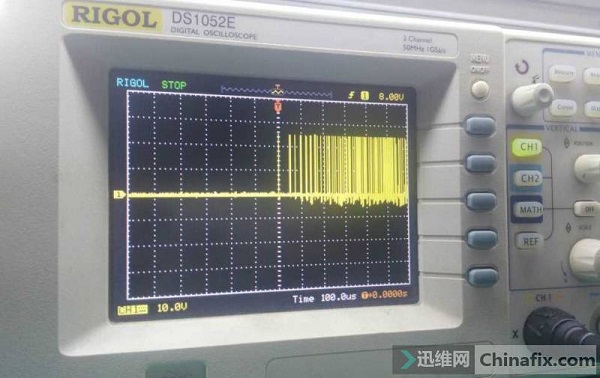

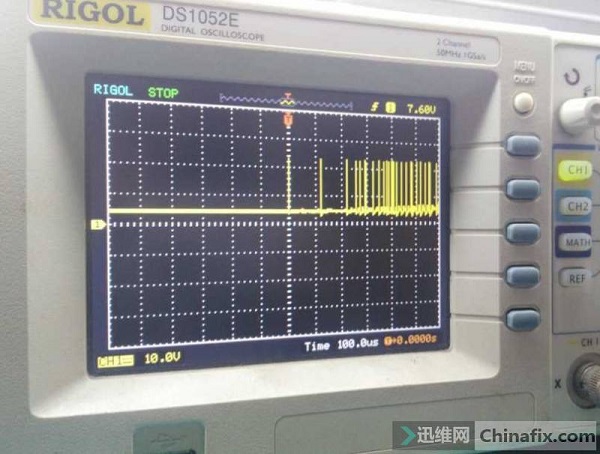

　　此刻感觉2个多月的健康大礼包没白熬。下午阿林老师安排抓波形顺便也发了，先抓供电类的，先传了。信号类还没抓完

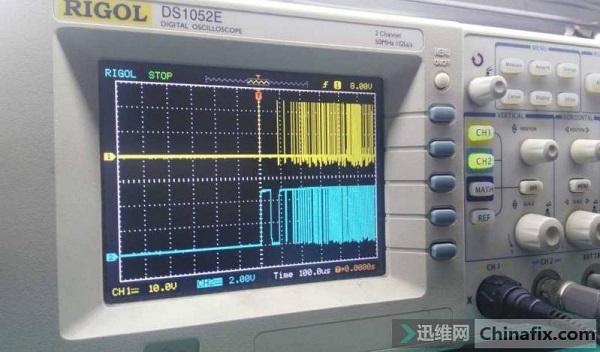

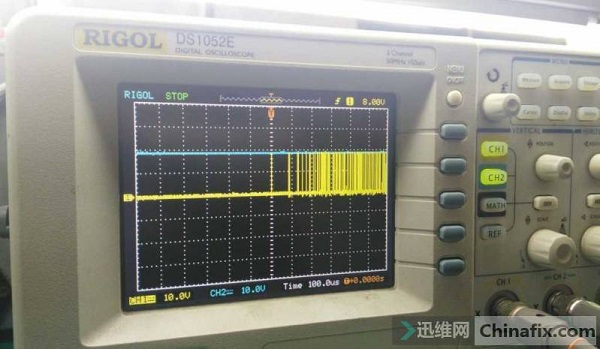

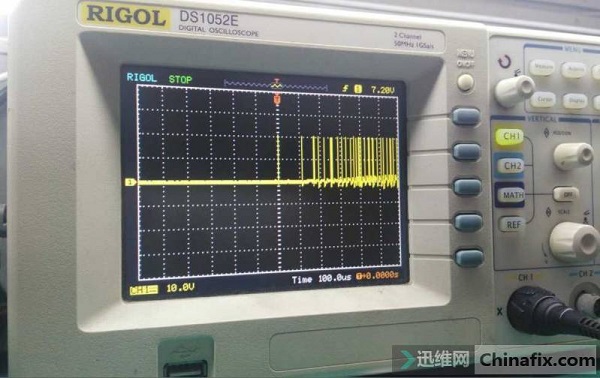

EN&上管G级

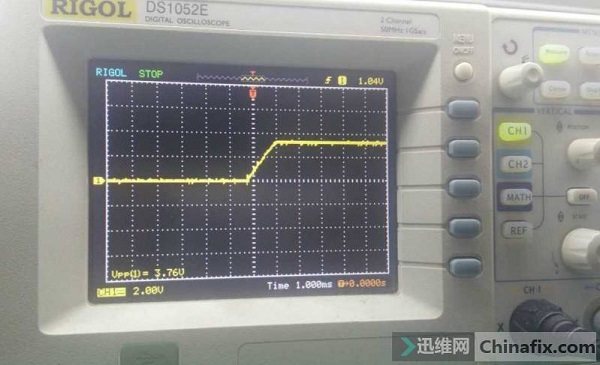

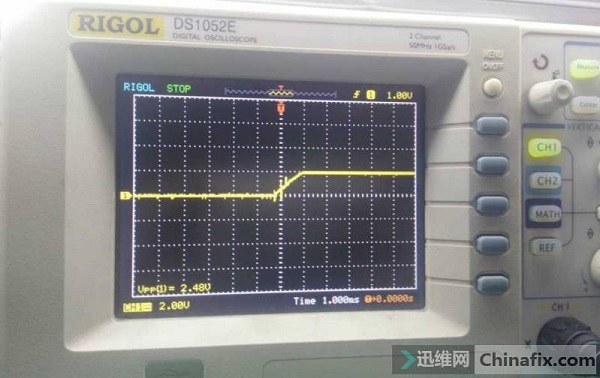

LDO3

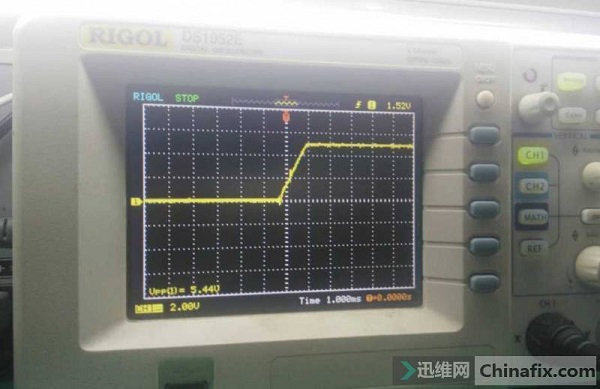

LDO5





VREF







电感后端



电感前端&公共点





电感前端

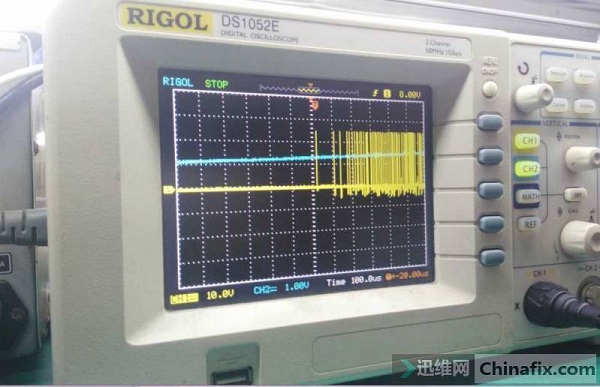

上管G&下管G





无上管G





有上管G



　　好了，第一次发帖还不太会，照片可能会有疏漏，各位大神别见怪。如果发现有不对的地方请指正。11月25日就要结业走人了，去下一个未知的地方开启维修路程。有机会会经常发帖的，期间见到饼哥好几次，也没正式打声招呼说句饼哥你好;P;P嘿嘿。感谢迅维 感谢黄老师(船长) 感谢阿林老师（督学神器菊花棒，震慑力威武）感谢全体迅维工作人员 感谢菊花组所有组员（关组 刘凯 陈天超 刘艺 李敬） 感谢本期组长梁华高 老司机钟勇及组员（组长梁华高 老司机钟勇 吕玉杰 陈海生 常豪杰 华仔）关照，还有迅维老学员王鹏（售后同事，来迅维之前征求过他的意见），感谢大家。
