　　机器型号：华硕K41V

　　主板版号：F83VF

　　芯片组：PM45+ICH9-M+N卡

　　故障现象：进水+二修机

　　维修过程：

　　中午午饭后去店里干活，师傅见到我来了，把板子交给我修，这个板子进过水了，加上跑过两家修过，修不好，让我看看咋修，客户在外面等着呢。

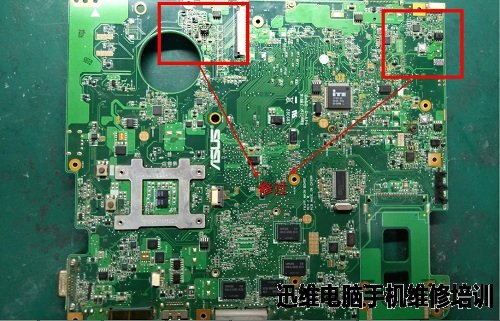

　　我一看板子修过痕迹，一看，我勒个去。

华硕K41V进水二修机维修图1

华硕K41V进水二修机维修图2

华硕K41V进水二修机维修图3

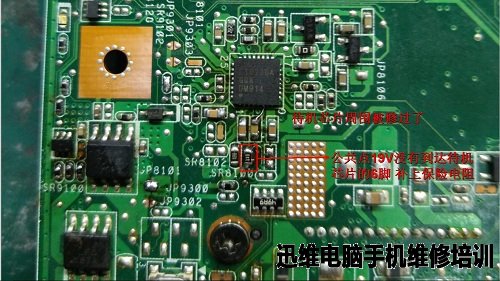

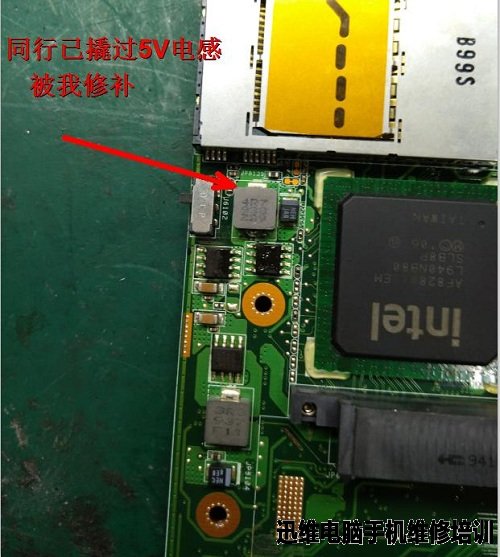

　　一看待机芯片周围也修过了，电感撬开了，我脑子一冲动不想修的念头，很快打消了，看看咋修就这么修，修不好就不修了。

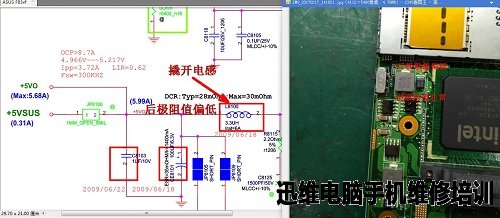

　　拿起万用表对其他电感，其他电感阻值正常，只有一个已撬开的电感，结果阻值是33Ω，还有这板子有图纸和点位图，一看图纸，原来是5V电感。

华硕K41V进水二修机维修图4

华硕K41V进水二修机维修图5

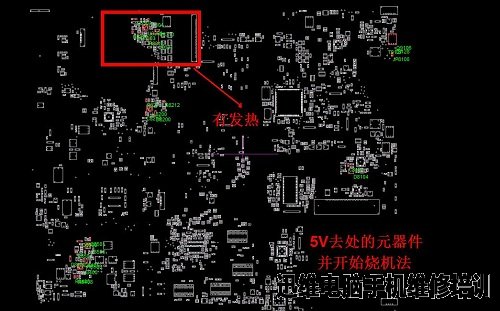

　　果然是后极短路，利用点位图搜索5V去向的元器件。

华硕K41V进水二修机维修图6

　　一看5V去向元器件多，只好用烧机法，限流1A，开始烧，终于烧出发热的了。

华硕K41V进水二修机维修图7

　　摸到发热的八脚管，我还以为是MOS管，一看图纸也不是，原来是RT9045，拆掉后5V后极阻值正常，找了料板，找到此件拆下并装上。

　　OK，开始对公共点和待机芯片周围电容电阻“对地阻值”，好，插上可调电源，量待机电感，咦？有问题！

华硕K41V进水二修机维修图8

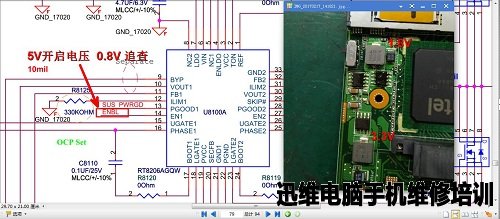

　　5V电感只有1.8V？3V电感有3.3V，好吧，有新故障了，追查，查5V ENBL（开启）电压，不正常，居然是0.8V。我上次修过一样故障(华硕F83N 一颗电阻引发不触发)，是小小的无穷大电阻造成待机不出5V电压，根据自己经验，直接追查5V ENBL（开启）电压。

华硕K41V进水二修机维修图9

　　直接追查，华硕喜欢改名字，把维修人员绕了一大圈，坑！

华硕K41V进水二修机维修图10

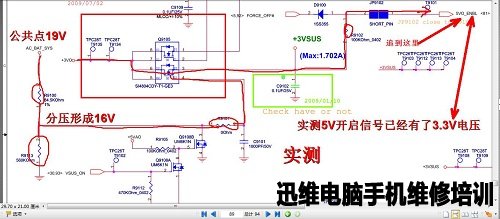

　　咦？Q9105的3脚已经有了3.3V，奇怪了，一看JP9102，哦，是隔离点，用点位图快速找到。

华硕K41V进水二修机维修图11

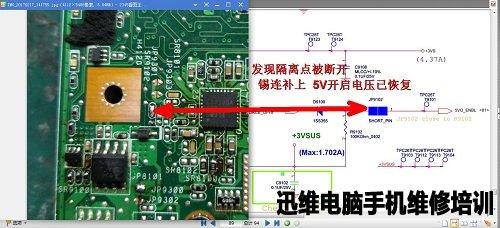

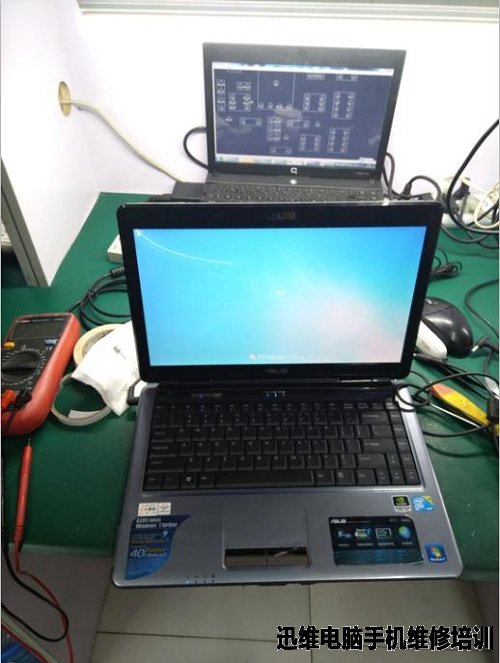

　　发现又把隔离点给断开了，只好锡连补上，ENBL电压恢复正常，5V电感已经出了5V电压，按下开关，触发跑码，接屏点亮。

华硕K41V进水二修机维修图12

　　本文作者：论坛ID：木头爱吃荔枝　　姓　名：甘若岐
