　　机器型号：DELL（主板）

　　主板板号：12204-1 DNE40-CR MB PWB:5J8Y4 REV:AOO

　　维修过程：

　　同行发来一DELL主板，说15V升不起来，还把EC烧了，他自己换了个EC就发来给我们修了。

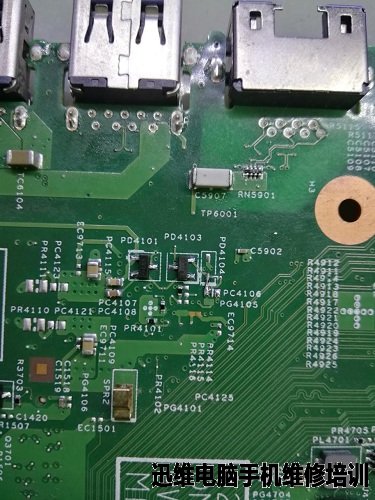

DELL主板挖洞维修图1

　　检查主板15V升压被换完了，整条线都被割几段了，PD4102和PD4103加两个电容升15V的。

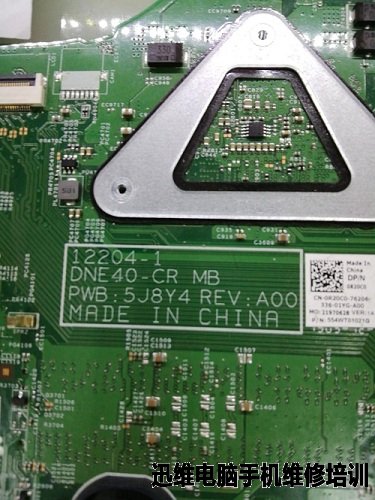

DELL主板挖洞维修图2

　　断开PD4103的2脚15V就出来了。看来后面有拉低啊，顺着15V去的地方，发现都被搞过了，全取了也拉低15V了，烧下机发现EC发烫，把EC取下恢复正常，这15V不去EC的，真是怪了。

　　在15V加个10V电压，再去EC脚位上去测电压，发现EC的30# 32#有10V电压，原来15V串到EC里来了。

　　断续15V处加个10V，然后EC的30脚加负极，结果发现SATA接口后面发烫。仔细看C5615和C5616两个电容那的板都有点起包。和客户说了要挖板。客户同意，直接挖好试机。

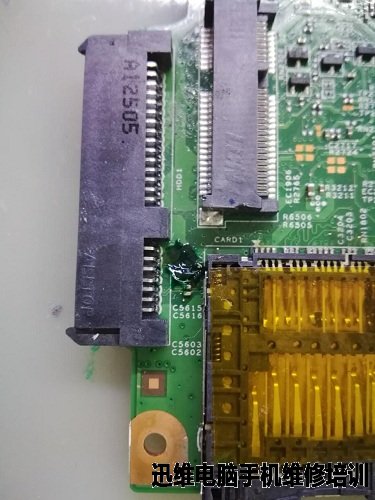

DELL主板挖洞维修图3

　　抓EDID抓着，上硬盘进系统测试正常。维修到此结束!

————完————
