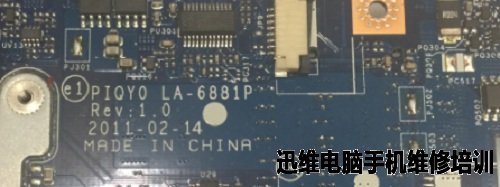

机器型号：联想Y470
　
　　板号：


联想Y470进水能触发不上电维修（图1）

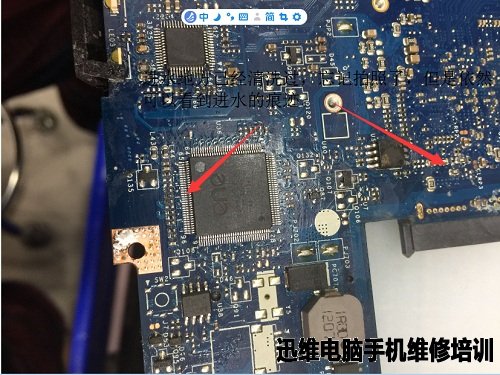

　　故障现象：南桥背面进水，EC处进水，待机正常，触发不上电，开关面板LED灯亮。


联想Y470进水能触发不上电维修（图2）



　　维修过程：对于这种不触发的机器，无非就是开关---EC—南桥，先判断是没有触发动作还是已经有了触发动作但是没有电流动作。第一步查EC的118脚PWRBTN有没有高低高的电平跳变给南桥，查得已有。


联想Y470进水能触发不上电维修（图3）

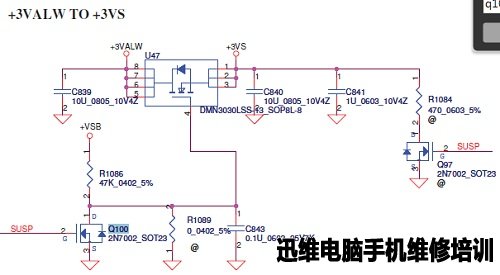

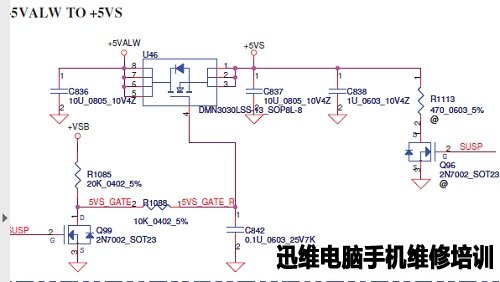

　　对于这种已有触发动作，但是不上电的机器有两种可能：一是桥没有工作，还有就是转换电压没有转换出来。先查桥的11个条件吧！查得都正常，查SLP信号也正常，判断与南桥没有什么关系。于是查U46、U47的转换电压，没有转换成功。追查条件，SUSP信号要为低截止Q99和Q100，实测为高。


联想Y470进水能触发不上电维修（图4）


联想Y470进水能触发不上电维修（图5）

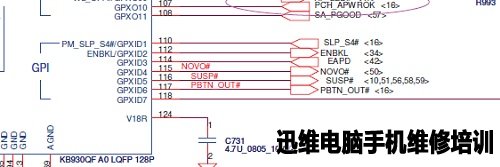

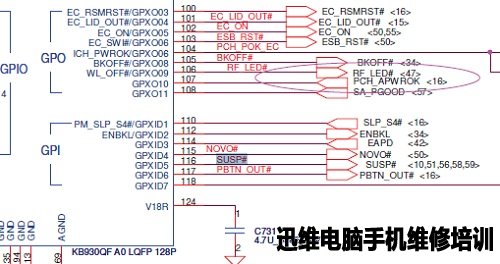

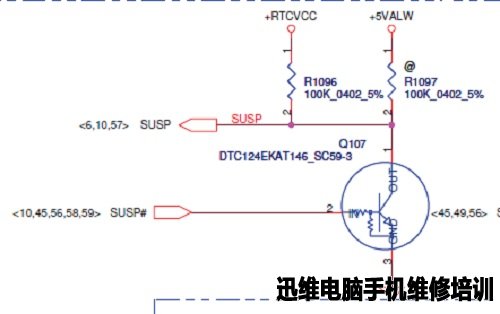

　　继续追查，SUSP信号要为低，Q107就要导通，Q107为NPN三极管，高电平导通，所以SUSP#信号要为高。继续追查，SUSP#由EC发出。



联想Y470进水能触发不上电维修（图6）


联想Y470进水能触发不上电维修（图7）

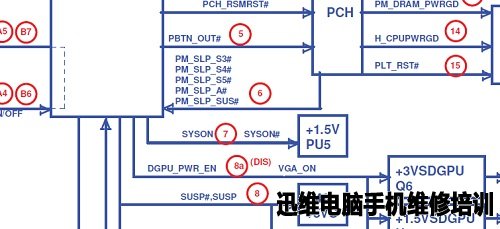

　　追查到此，打开图纸最后一页看一下时序，得知EC要发出SUSP#信号之前要发出SYSON去开启内存供电，查得SYSON没有3.3V。


联想Y470进水能触发不上电维修（图8）

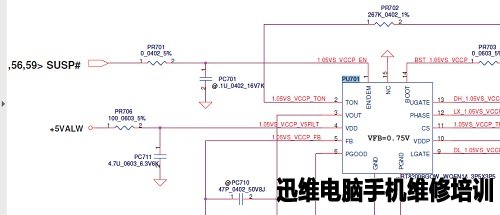

　　打SYSON对地值为0，查图纸SYSON去得地方，东断西断，查到PU701。


联想Y470进水能触发不上电维修（图9）

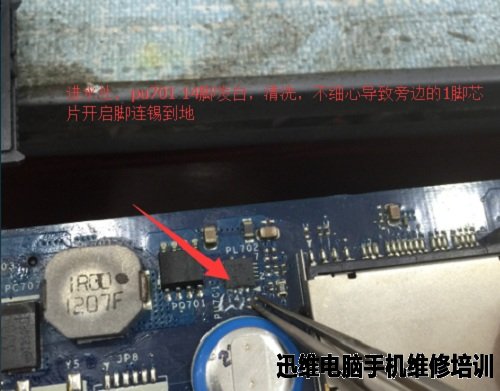

　　看看PU701，不细心呀！


联想Y470进水能触发不上电维修（图10）



　　挑掉连锡，SYSON对地值恢复正常，测得内存供电正常，再来测SUSP#还是为低，看来可以换EC了。换好后，怀着忐忑得心情按下开关，能上电了，装机，装好再开机，什么情况，怎么还是一个样子？拆开查SYSON，咦？怎么没有3,3V，查SLP信号，怎么也没有？再查一遍桥的11个条件，都正常，难道桥坏了？


　　不应该呀！看看是不是EC拉低了SLP信号。打SLP信号对地值，200多，正常，真的要换桥？不想换桥，就先换EC吧！毕竟淘宝打磨芯片多，换好EC上电，这回不能装机了，多试试，果不其然，第二次触发就不上电流了，看来还是EC的原因。

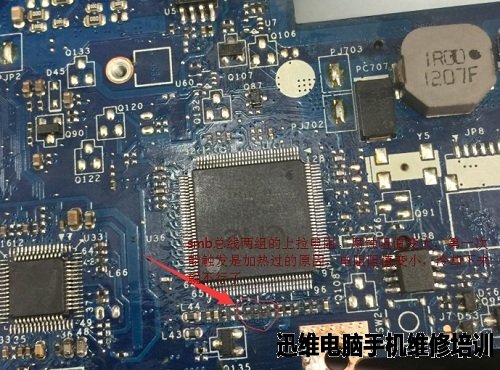

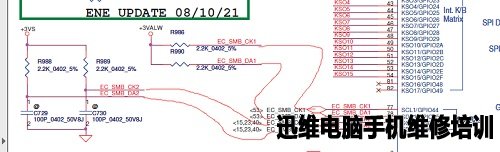

　　左看右看，思考一下，EC附近也进水了，发现几个电阻有端倪。查图纸发现是SMB总线的上拉电阻，图纸上标注的是2.2K，但是实测一个几兆欧，一个开路了，但是这几个信号和不上电有关系吗？先不管换掉再说，侥幸心理按下开关，能正常上电了，还是先冷却看看。


联想Y470进水能触发不上电维修（图11）


联想Y470进水能触发不上电维修（图12）



　　过了半个小时，再拿起这个板子按下开关，一切正常，接下来又试了几次，看来真的没有问题了，但是就是不明白这两组SMB信号上拉电阻有问题为什么会导致南桥不发出SLP信号，看来还需要时间去慢慢验证。
