故障症状：实达CR3240 II型针式打印机，打印时打印机缺纸报警。

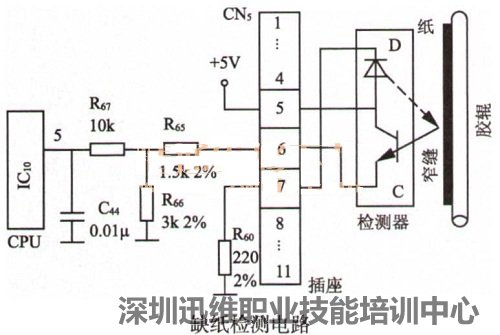

　　分析检修：根据现象分析，上述故障可能发生在缺纸检测电路等相关部位，有关电路如图所示。



　　由原理可知：主板上的＋5V电压经插座CN5的5脚加至检测器发光二极管D和光敏管Q的C极，再经CN5的7脚、R60到电源的负端使D发光。当未装打印纸时，由于胶辊是黑色的，吸光能力强，反光能力差，反射到Q管基极的光很弱，Q不能导通，无信号加到主板CPU（IC 10）5脚，CPU便发出指令，“缺纸”指示灯亮，蜂鸣器鸣叫。

　　如果装上打印纸，有较强的光被纸反射到Q的基极，Q导通，经过CNS的6脚、R65、R67，信号加到CPU（IC10）5脚，“缺纸”指示灯便不亮，无鸣叫声，根据程序进行自检或打印。


　　根据以上分析，检修时打开机盖，检查发光二极管和光敏管，发现其表面灰尘较多，使D发出并射到打印纸上的光太弱，光敏管Q接收到的光太弱，CPU收不到信号，“缺纸”指示灯亮，蜂鸣器鸣叫，这是产生打印机缺纸报警故障的主要原因。


　　清除二极管和光敏管表面的污物后，开机测试，实达CR3240 II针式打印机缺纸报警故障排除。
